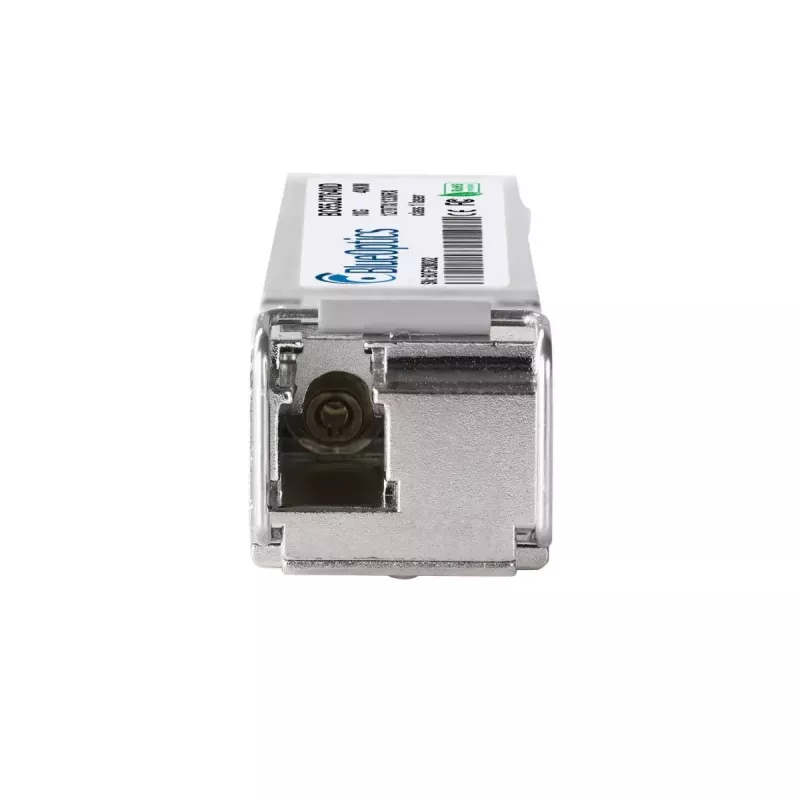

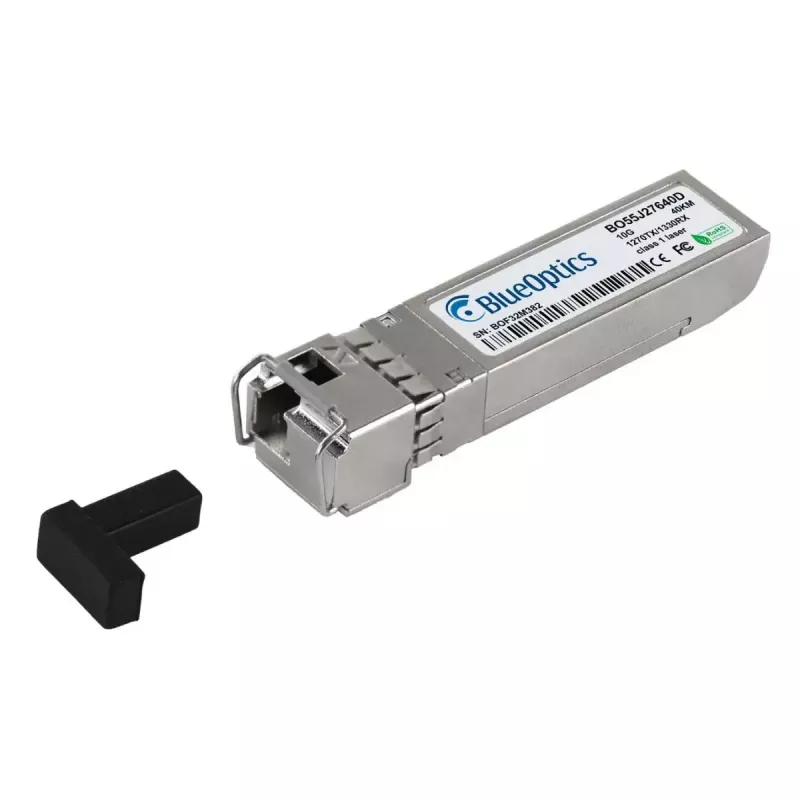

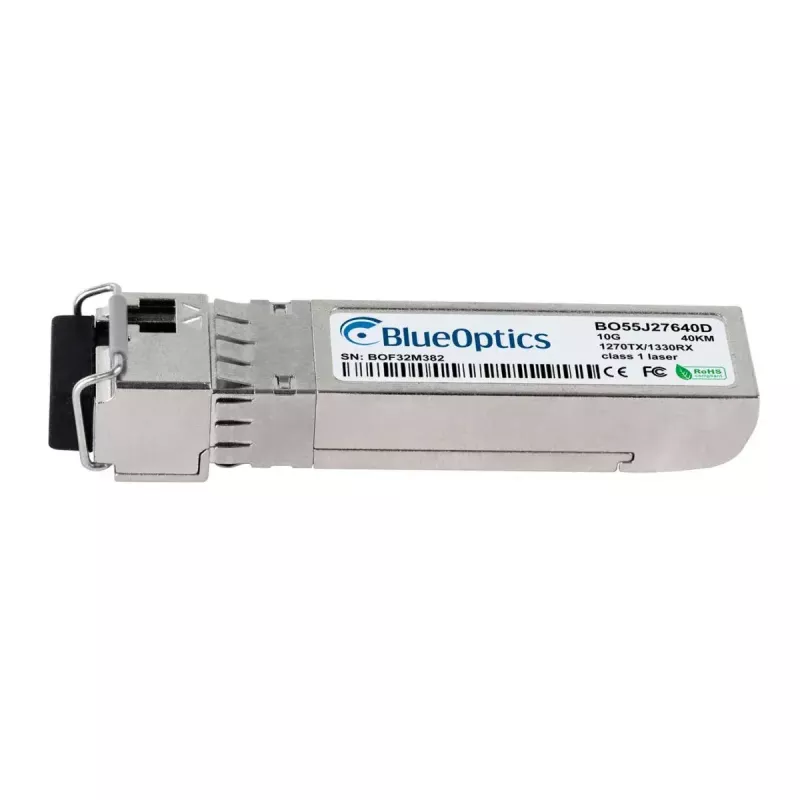

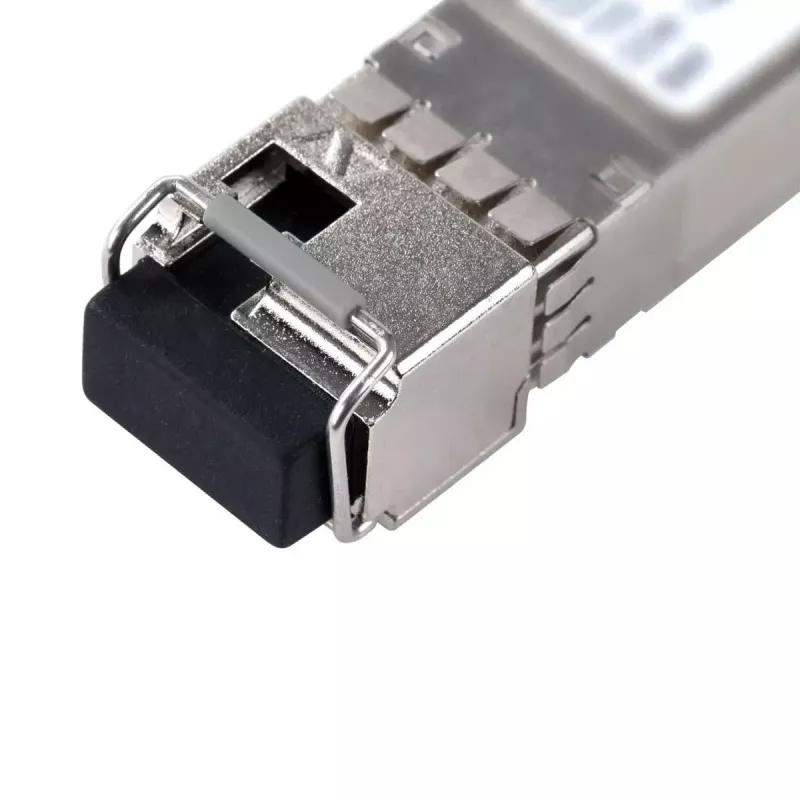

SFP raiduztvērēja modulis BlueOptics SFP-10GD-BX27-40-BO 10000 Mbit/s

BlueOptics SFP-10GD-BX27-40-BO ir vienmoda SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s datu pārraidei. Tam ir metāla korpuss, tas darbojas pie 3,3 V un sver aptuveni 3 g. Modulis izmanto LC duplekssavietojamu simplekso saskarni divvirzienu pārraidei pa vienu šķiedru ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, un ir izstrādāts, lai atbilstu nozares MSA mehāniskajiem un elektriskajiem standartiem SFP+ moduļiem.

Priekšrocības

Šis SFP+ raiduztvērējs atbalsta līdz pat 10000 Mbit/s un ir būvēts atbilstoši nozares MSA standartiem, nodrošinot savietojamu izmantošanu dažādās tīkla iekārtās, kas pieņem SFP+ moduļus. Metāla korpuss nodrošina mehānisku stabilitāti un siltuma izkliedi. Kompakts un viegls, modulis ir piemērots blīvām pieslēgvietu vidēm. Integrētais digitālās diagnostikas (DDM/DOM) atbalsts ļauj uzraudzīt spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja to atbalsta resursdatora aparatūra.

Piemērots

• 10G Ethernet savienojumiem pa vienmoda šķiedru
• Liela attāluma augšupsaitēm un mugurkaula savienojumiem (līdz norādītajam ražotāja attālumam vienmoda BX saitēm)
• Slēdžu, maršrutētāju, uzglabāšanas sistēmu un optiskās šķiedras saderīgu ierīču starpsavienošanai

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Optiskais režīms: Vienmoda šķiedra, divvirzienu (BX) darbība ar atšķirīgiem TX/RX viļņu garumiem
• Savienotājs: LC simpleksais (vienas šķiedras divvirzienu)
• Barošana: 3,3 V darba spriegums
• Korpuss: Metāla ietvars
• Svars: aptuveni 0,003 kg
• Digitālās diagnostikas atbalsts: DDM/DOM (atkarībā no resursdatora atbalsta)

Lietošana

Uzstādiet BlueOptics SFP-10GD-BX27-40-BO, ievietojot to SFP+ slotā saderīgā tīkla aparatūrā, līdz tas nofiksējas. Izmantojiet atbilstošu LC vienmoda ielāpu vadu, kas paredzēts simpleksajiem BX raiduztvērējiem, un savienojiet viena raiduztvērēja raidīšanas (TX) pieslēgvietu ar attiecīgā attālā raiduztvērēja uztveršanas (RX) pieslēgvietu, ievērojot pareizos viļņu garumus BX saitei. Pārliecinieties, ka resursdatora ierīce atbalsta moduli, un, ja iespējams, iespējojiet vai pārbaudiet DDM/DOM uzraudzību ierīces pārvaldības saskarnē, lai piekļūtu reāllaika diagnostikas datiem. Barošanas un saites statusa indikatori resursdatorā parādīs pareizu savienojumu un darbību.

Ieteikumi

Pirms uzstādīšanas pārbaudiet saderību ar savu slēdzi, maršrutētāju vai uzglabāšanas platformu. Izmantojiet kvalitatīvus LC vienmoda ielāpu vadus un ievērojiet ražotāja vadlīnijas šķiedru maršrutēšanai un liekuma rādiusam. Ja nepieciešama attālināta uzraudzība, pārliecinieties, ka resursdatora aparatūra atklāj DDM/DOM parametrus. Uzstādot blīvā vidē, ņemiet vērā gaisa plūsmu un siltuma izkliedi, ko rada vairāki moduļi, kas darbojas blakus pieslēgvietās.
