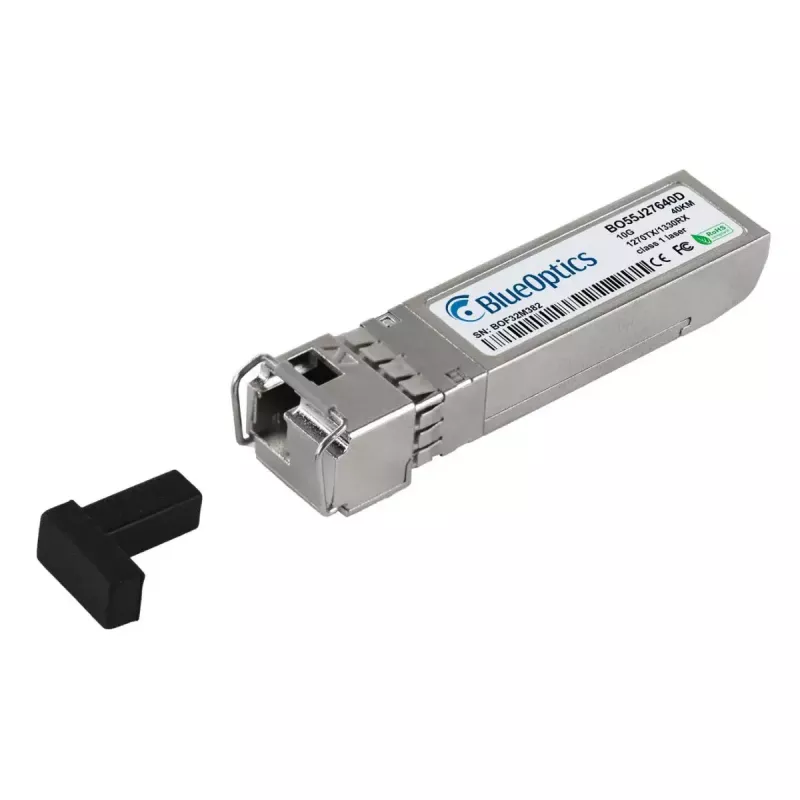

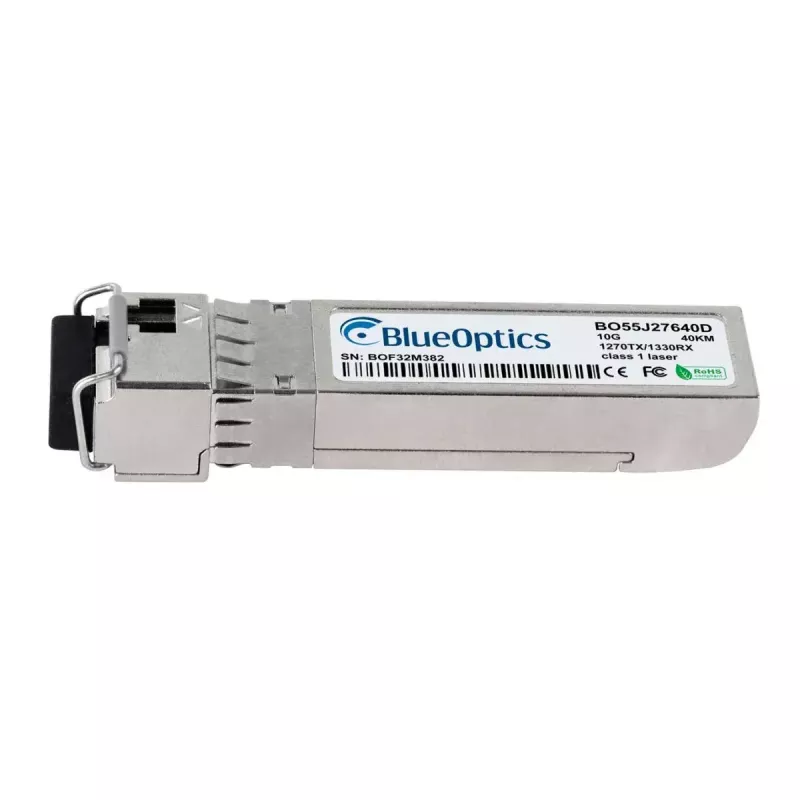

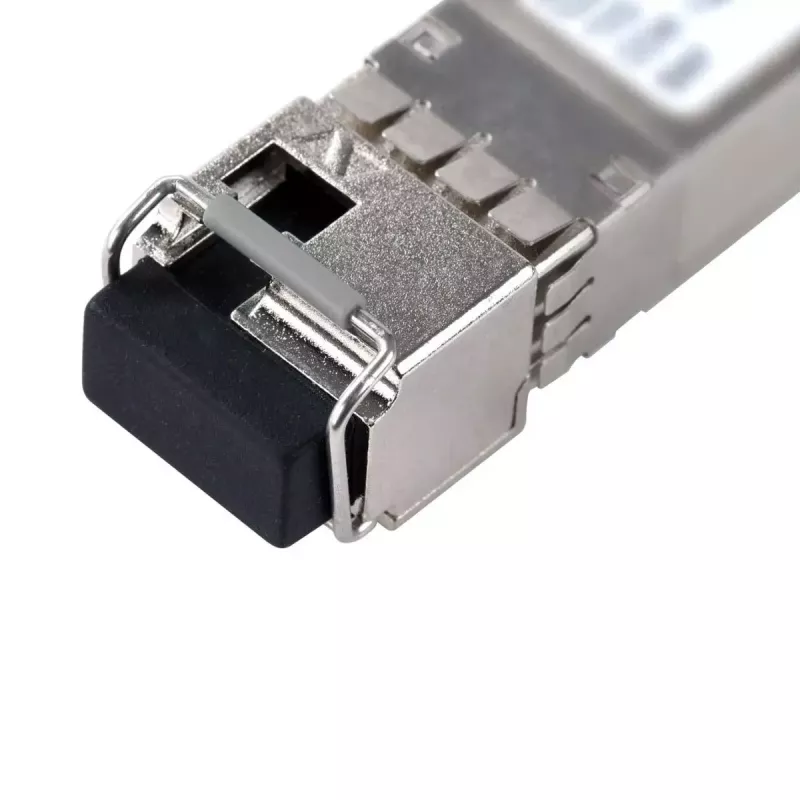

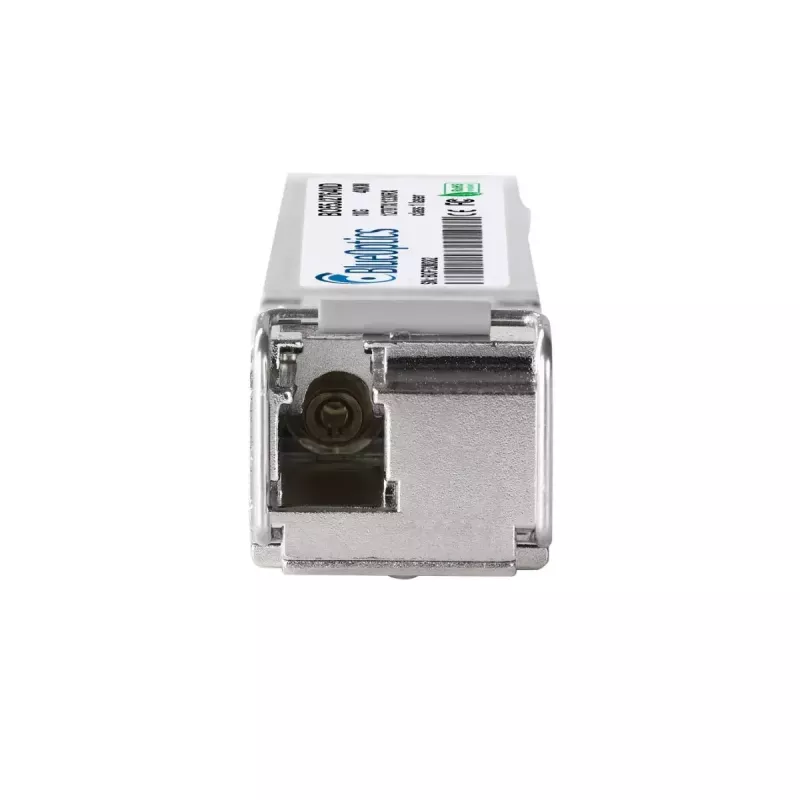

SFP raiduztvērēja modulis BlueOptics SFP-10GE-BX40-U-BO optiskās šķiedras SFP+ LC

BlueOptics SFP-10GE-BX40-U-BO ir vienmoda SFP+ optiskās šķiedras raiduztvērējs ar LC savienotāju, kas paredzēts 10GBASE-BX-U savienojumiem līdz 40 km attālumam. Izgatavots alumīnija korpusā un sver aptuveni 20 g, modulis atbalsta 10 Gbit/s datu pārraides ātrumu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, un ir paredzēts lietošanai slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem MSA saderīgus SFP+ raiduztvērējus.

Priekšrocības

Modulis atbilst MSA standartiem un nodrošina kompaktu, vieglu risinājumu liela attāluma vienmoda savienojumiem. Tas atbalsta vienlaicīgu raidīšanu un uztveršanu pa vienu šķiedru, izmantojot dažādus viļņu garumus TX un RX, un ietver konstrukciju, kas veicina savietojamību ar galvenajām aparatūras platformām. Alumīnija korpuss nodrošina mehānisku izturību, vienlaikus saglabājot moduļa vieglumu, lai to būtu viegli apieties un uzstādīt.

Piemērots

• 10 Gigabit Ethernet savienojumiem starp slēdžiem un apkopošanas iekārtām
• Liela attāluma vienmoda optiskās šķiedras savienojumiem līdz 40 km
• Starpsavienojumiem datu centros, telekomunikāciju piekļuves tīklos un metro gredzenos
• Rezerves vai maiņas raiduztvērējam MSA saderīgiem SFP+ portiem

Galvenās specifikācijas

• Formas faktors: SFP+
• Datu pārraides ātrums: 10 Gbit/s
• Attālums: līdz 40 km pa vienmoda šķiedru
• Savienotājs: LC simplekss
• Raidītāja/uztvērēja viļņu garumi: viļņu garumu dalīšana TX un RX, piemērota BX-U darbībai
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0.02 kg
• Atbalsta digitālo diagnostiku (DDM/DOM), ja resursdatora aparatūra to nodrošina

Kā lietot

Uzstādiet SFP+ raiduztvērēju saderīgā SFP+ slotā tīkla ierīcē, līdz tas droši nofiksējas. Pievienojiet LC vienmoda ielāpu kabeli starp šo raiduztvērēju un attālo raiduztvērēju vai ielāpu paneli, ievērojot pareizu šķiedras apiešanos un tīrību. Konfigurējiet resursdatora ierīces portu 10G darbībai, ja nepieciešams, un pārbaudiet savienojuma statusu un diagnostiku, izmantojot ierīces pārvaldības saskarni. Pārliecinieties, ka resursdatora aparatūra atbalsta BX-U SFP+ moduļus, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību, lai nolasītu reāllaika diagnostikas vērtības.

Ieteikumi

Izmantojiet vienmoda LC ielāpu vadus un pirms savienošanas notīriet savienotājus. Pārbaudiet saderību ar mērķa aparatūru un programmaparatūru; iespējojiet digitālo diagnostiku atbalstītajās platformās, lai attālināti uzraudzītu barošanas spriegumu, lāzera nobīdi, optisko izejas un ieejas jaudu un temperatūru. Uzglabājiet un rīkojieties ar raiduztvērēju sausā, pret elektrostatisko izlādi drošā vidē un izvairieties no optisko šķiedru saliekšanas, pārsniedzot ieteiktās robežas, lai saglabātu veiktspēju un savienojuma stabilitāti.
