SFP raiduztvērēja modulis BlueOptics SFP-16-BO 1250 Mbit/s 850 nm

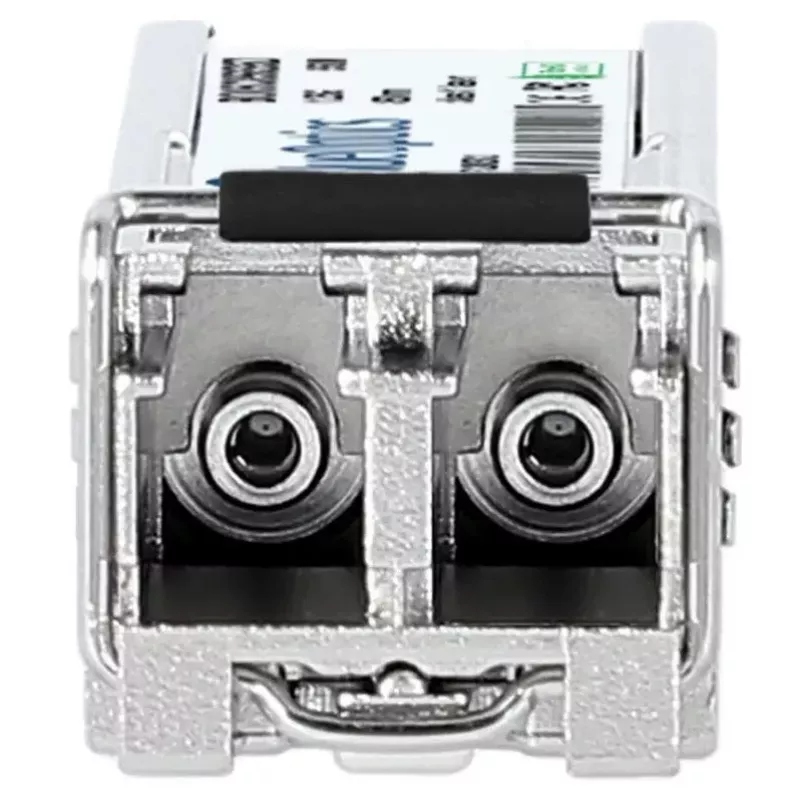

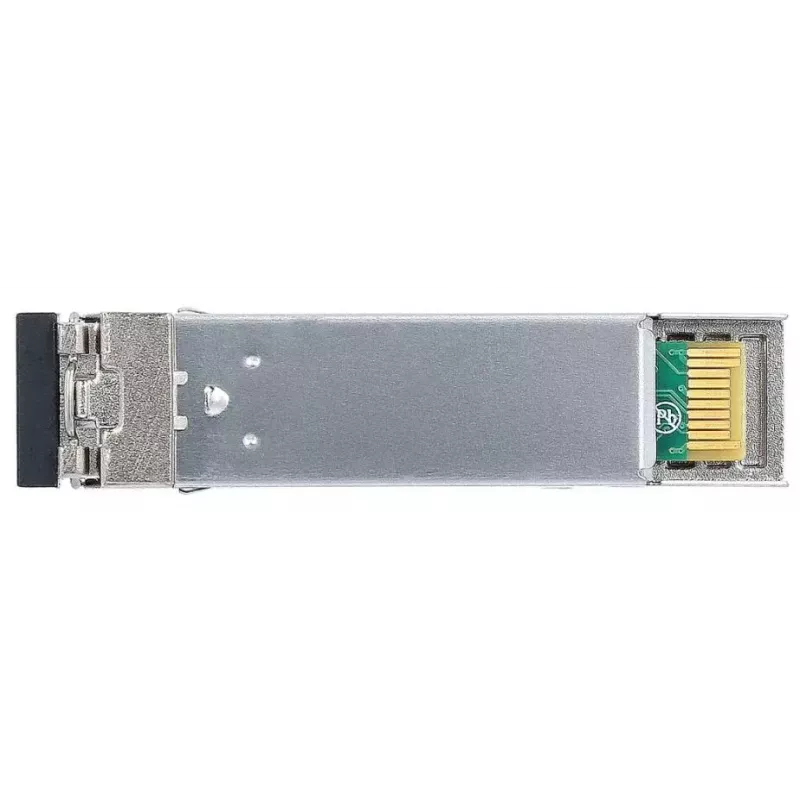

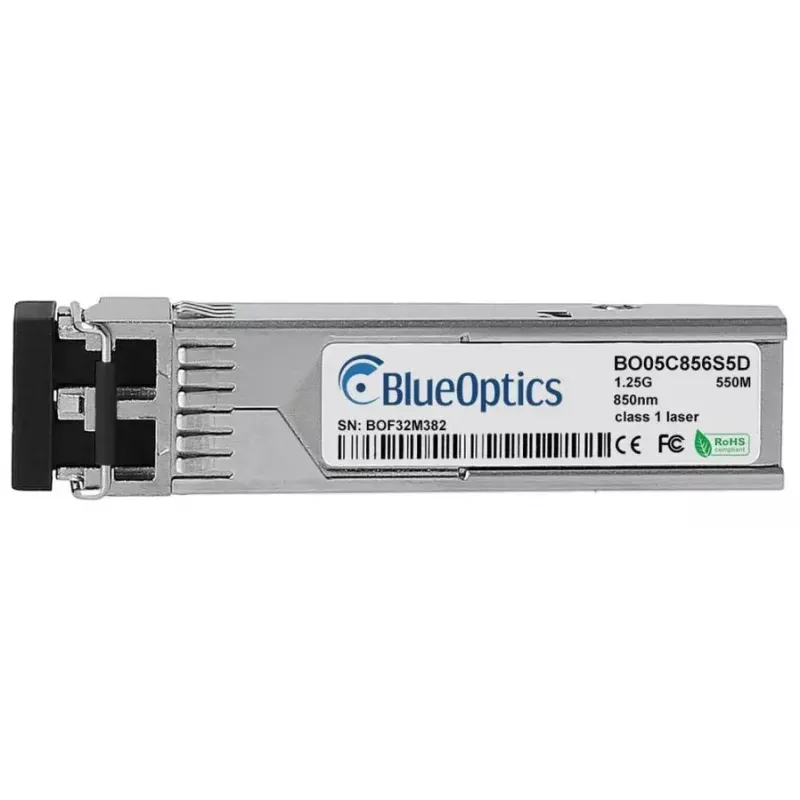

BlueOptics SFP-16-BO ir kompakts SFP raiduztvērēja modulis, kas paredzēts optisko šķiedru tīkliem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s pa daudzrežīmu šķiedru ar 850 nm viļņa garumu. Ievietots metāla korpusā un darbināms ar 3,3 V ieejas spriegumu, modulis ir viegls (aptuveni 3 g) un savietojams ar standarta SFP pieslēgvietām, izmantojot LC duplekso optisko savienotāju. Modulis realizē 1000Base-SX pārraides raksturlielumus un ir piemērots īsiem optiskajiem savienojumiem līdz vairākiem simtiem metru atkarībā no šķiedras veida un apstākļiem.

Priekšrocības

Modulis nodrošina uzticamu gigabitu klases datu pārraidi ar zemu enerģijas patēriņu un standartizētu SFP formas faktoru plašai savietojamībai. Tā metāla korpuss veicina siltuma izkliedi un mehānisko izturību, savukārt atbilstība MSA SFP specifikācijām nodrošina sadarbspēju ar tīkla komutatoriem, maršrutētājiem un datu glabāšanas saskarnēm, kas pieņem 1000Base-SX SFP raiduztvērējus. Digitālā diagnostikas uzraudzība (DDM/DOM) ir pieejama saderīgā resursdatora aparatūrā, ļaujot reāllaikā uzraudzīt darbības parametrus.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP-16-BO, ievietojot moduli brīvā SFP pieslēgvietā saderīgā tīkla iekārtā, līdz tas nofiksējas. Pievienojiet LC dupleksās daudzrežīmu optiskās šķiedras savienotājvadus raidītāja un uztvērēja pieslēgvietām, nodrošinot, ka raidīšanas (Tx) un uztveršanas (Rx) gali ir pareizi saskaņoti ar attālā gala raiduztvērēju. Pārbaudiet, vai resursdatora ierīce atpazīst raiduztvērēju, un, ja tiek atbalstīts, iespējojiet vai nolasiet DDM/DOM diagnostiku, izmantojot pārvaldības saskarni. Ievērojiet elektrostatiskās izlādes (ESD) piesardzību, rīkojoties ar moduli, un nepieskarieties šķiedru gala virsmām; glabājiet aizsargvāciņus uz neizmantotajiem savienotājiem.

Ieteikumi

Lai nodrošinātu optimālu līnijas veiktspēju, izmantojiet augstas kvalitātes daudzrežīmu šķiedru (OM3/OM4, ja nepieciešams lielāks sasniedzamības attālums vai rezerve), atbilstošus LC dupleksos savienotājvadus un pārliecinieties, ka savienotāji ir tīri. Pārbaudiet resursdatora ierīces saderību ar 1000Base-SX SFP moduļiem un iespējojiet DDM/DOM uzraudzību, lai izsekotu spriegumu, lāzera strāvu, optisko jaudu un temperatūru, kad to atbalsta. Glabājiet neizmantotos moduļus antistatiskā iepakojumā un pēc uzstādīšanas uzlieciet atpakaļ putekļu vāciņus.
