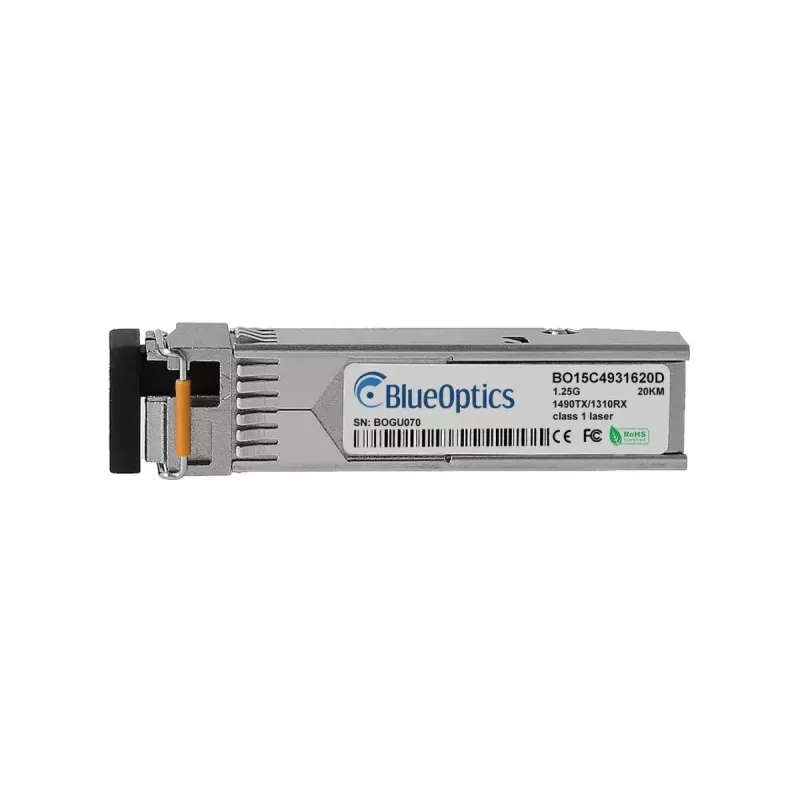

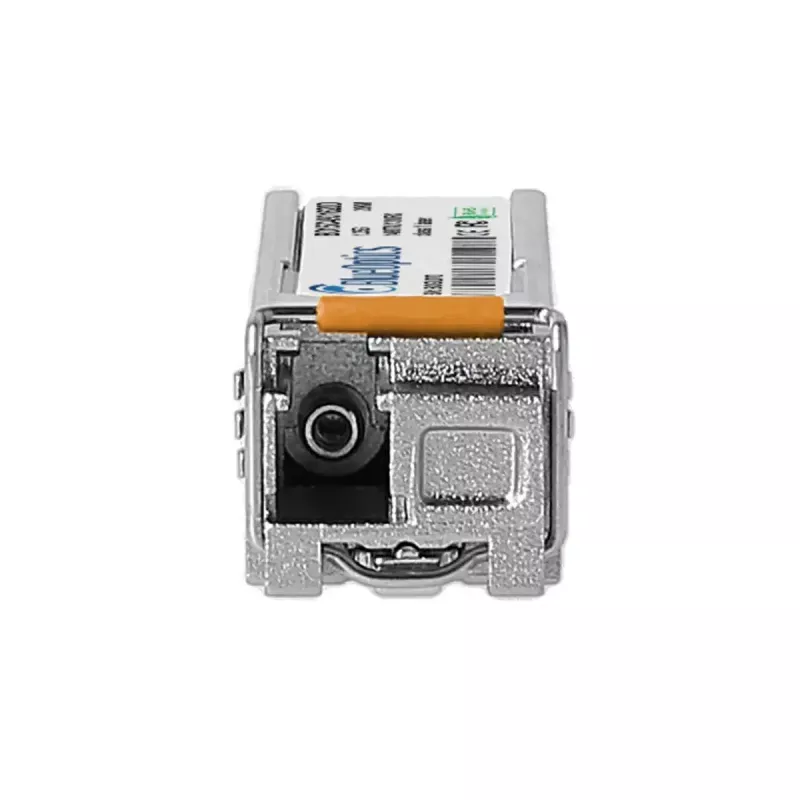

SFP raiduztvērēja modulis BlueOptics SFP-17B-BO 1250 Mbit/s optiskais šķiedras kabelis

BlueOptics SFP-17B-BO ir viena porta SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1,25 Gbit/s (1250 Mbit/s) lietojumprogrammām. Tam ir metāla korpuss, tas darbojas no 3,3 V barošanas avota un sver aptuveni 3 g. Modulis īsteno divvirzienu 1000BASE-BX-D dizainu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem vienmoda šķiedrai un LC simplex savienotāju, kas atbilst MSA standartiem. Tas ir paredzēts lietošanai tīkla iekārtās, kas atbalsta RAD SFP-17b saderīgus raiduztvērējus, un atbalsta optiskos savienojumus līdz aptuveni 20 km atkarībā no šķiedras un sistēmas parametriem.

Priekšrocības

Raiduztvērējs piedāvā saderību ar izplatītām RAD SFP-17b platformām, vienlaikus atbilstot MSA mehāniskajiem un elektriskajiem standartiem, nodrošinot plug-and-play nomaiņas iespēju. Tā metāla korpuss uzlabo mehānisko izturību un siltuma izkliedi. Iebūvētā digitālā diagnostika (DDM/DOM, ja to atbalsta resursdatora aparatūra) nodrošina reāllaika darbības datus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru, lai atvieglotu uzraudzību un traucējummeklēšanu.

Piemērots

• Gigabit Ethernet savienojumiem pa vienmoda šķiedru (1000BASE‑BX‑D)
• Liela attāluma savienojumiem līdz aptuveni 20 km (atkarīgs no sistēmas)
• Lietošanai komutatoros, maršrutētājos, multivides pārveidotājos un saderīgās RAD aparatūras platformās
• Vidēm, kurās nepieciešama DDM/DOM uzraudzība attālinātai diagnostikai

Galvenās specifikācijas

• Saskarnes veids: SFP (maza izmēra pievienojams modulis)
• Datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Optiskais tips: Vienmoda šķiedra, divvirzienu (BX‑D) ar atsevišķiem Tx/Rx viļņu garumiem
• Savienotājs: LC simplex
• Darba spriegums: 3,3 V
• Korpuss: Metāls
• Tipiskais sasniedzamības attālums: līdz ~20 km (atkarīgs no šķiedras un savienojuma budžeta)
• Svars: ~3 g
• Digitālā diagnostika: atbalstīta (DDM/DOM), ja to iespējo resursdatora aparatūra

Kā lietot

Izslēdziet resursdatora ierīci, ja to iesaka iekārtas ražotājs, ievietojiet SFP raiduztvērēju saderīgā SFP slotā, līdz tas cieši nostiprinās, un nostipriniet visus fiksatorus, ja tādi ir. Pievienojiet modulim LC simplex vienmoda šķiedras savienotājkabeli, ievērojot pareizo Tx/Rx orientāciju divvirzienu savienojumiem. Pārliecinieties, ka resursdatora ierīce atpazīst moduli un ka savienojuma parametri (ātrums, duplekss un DDM atbalsts) atbilst tīkla konfigurācijai. Pārbaudiet optiskās jaudas līmeņus un diagnostiku, izmantojot resursdatora pārvaldības saskarni, ja tā ir pieejama.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda šķiedru un LC savienotājkabeļus, uzturiet tīras optiskās gala virsmas un apstipriniet, vai resursdatora aparatūra atbalsta RAD SFP‑17b saderīgus BX‑D raiduztvērējus un DDM/DOM, ja nepieciešama diagnostika. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli, un uzglabājiet nelietotos raiduztvērējus ar aizsargvāciņiem, lai izvairītos no piesārņojuma.
