SFP raiduztvērēja modulis BlueOptics SFP-1G-BX40-U-BO optiskā šķiedra 40000 m

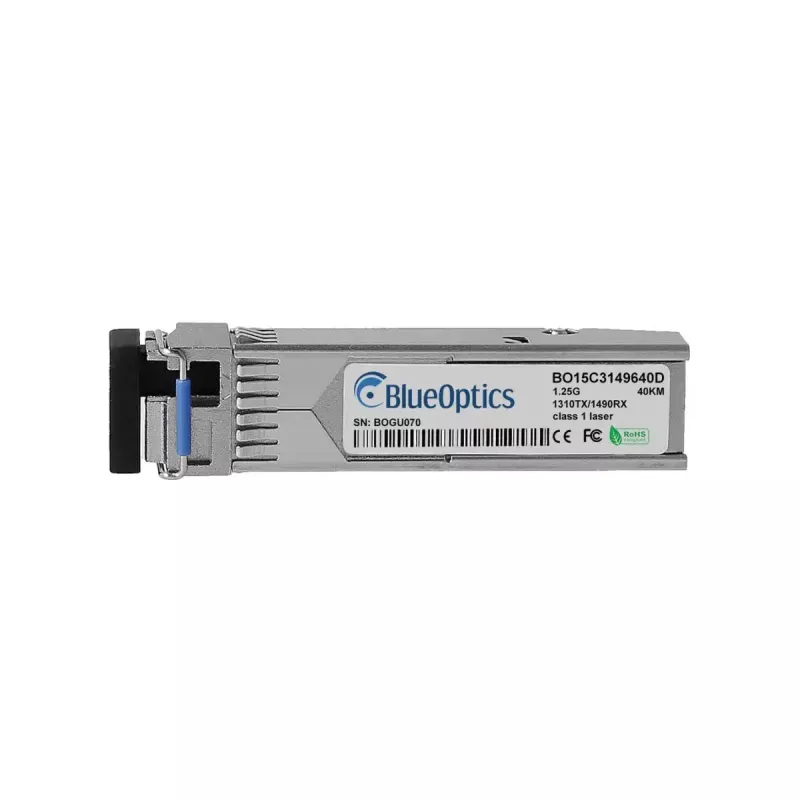

BlueOptics SFP-1G-BX40-U-BO ir vienmoda optiskās šķiedras SFP raiduztvērējs, kas paredzēts vienvirziena 1000BASE-BX-U pārraidei lielos attālumos līdz 40 000 metriem. Alumīnija korpusā ievietots un aptuveni 20 g smags, šis kompaktais modulis nodrošina standartizētu SFP interfeisu ar LC simplex savienotāju, kas ir saderīgs ar MSA standartiem atbilstošiem portiem. Modulis izmanto 1490 nm raidītāju un 1310 nm uztvērēju, lai pārraidītu optiskos signālus atsevišķos viļņu garumos pa vienu šķiedru, nodrošinot tālsavienojumus ar zemu elektromagnētisko traucējumu līmeni.

Priekšrocības

Raiduztvērējs atbalsta vienmoda savienojumus līdz 40 km, saglabājot nelielu, vieglu alumīnija formas faktoru, kas piemērots blīvām instalācijām. Tas ir būvēts atbilstoši MSA standartiem, lai nodrošinātu mehānisku un elektrisku saderību ar plašu tīkla aprīkojuma klāstu. Modulis realizē atsevišķus raidīšanas un uztveršanas viļņu garumus darbībai ar vienu šķiedru un pēc izvēles atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora ierīce nodrošina nepieciešamo interfeisu, ļaujot attālināti uzraudzīt spriegumu, temperatūru, lāzera nobīdes strāvu un optisko jaudu.

Piemērots

• Liela attāluma optiskās šķiedras savienojumiem starp ēkām vai datu centriem
• Slēdžu un maršrutētāju jaunināšanai, lai atbalstītu 1000BASE-BX-U vienmoda savienojumus
• Optisko maģistrālo tīklu segmentiem universitāšu pilsētiņu un pilsētas teritorijas tīklos
• Lietojumprogrammām, kurām nepieciešama zema EMI un stabila caurlaides spēja pa vienmoda optisko šķiedru

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA)
• Datu pārraides ātrums: 1,25 Gbps (1000BASE-BX-U)
• Šķiedras veids: Vienmoda optiskā šķiedra
• Viļņu garumi: Tx 1490 nm / Rx 1310 nm
• Savienotājs: LC simplex
• Maksimālais sasniedzamais attālums: līdz 40 000 m (40 km)
• Korpuss: alumīnijs
• Svars: aptuveni 0,02 kg
• Atbalsts digitālajai diagnostikas uzraudzībai (DDM/DOM), ja to atbalsta resursdatora aparatūra

Lietošana

Ievietojiet SFP moduli brīvā SFP slotā saderīgā slēdžā, maršrutētājā vai citā tīkla ierīcē, kamēr ierīce ir ieslēgta saskaņā ar pārdevēja norādījumiem. Izmantojiet LC simplex vienmoda savienotājvadu vai savienojuma paneli, lai savienotu moduli ar attālo raiduztvērēju; ņemiet vērā, ka šis modulis izmanto dažādus viļņu garumus raidīšanai un uztveršanai, tāpēc viena gala raidīšanas šķiedrai jābūt savienotai ar otra gala uztveršanas šķiedru. Ja resursdatora ierīce atbalsta DDM/DOM, iespējojiet vai pieprasiet diagnostikas interfeisu caur ierīces pārvaldības sistēmu, lai uzraudzītu darbības parametrus. Sekojiet sava aprīkojuma pārdevēja norādījumiem par karsto pieslēgšanu un programmaparatūras saderības pārbaudēm.

Ieteikumi

Uzticamiem liela attāluma savienojumiem savienojiet moduli pārī ar vienmoda OS2 klases optisko šķiedru un kvalitatīviem LC savienotājiem, ievērojiet pareizu šķiedras polaritāti (Tx↔Rx) un pārliecinieties, ka resursdatora aparatūra atbalsta 1000BASE-BX-U un, ja nepieciešams, DDM/DOM. Izvairieties no pārmērīgas optisko šķiedru kabeļu locīšanas un sargājiet raiduztvērēja moduļus no putekļiem, kad tie nav pievienoti.
