SFP raiduztvērēja modulis BlueOptics SFP-1G10BLC-T-BO 1250 Mbit/s

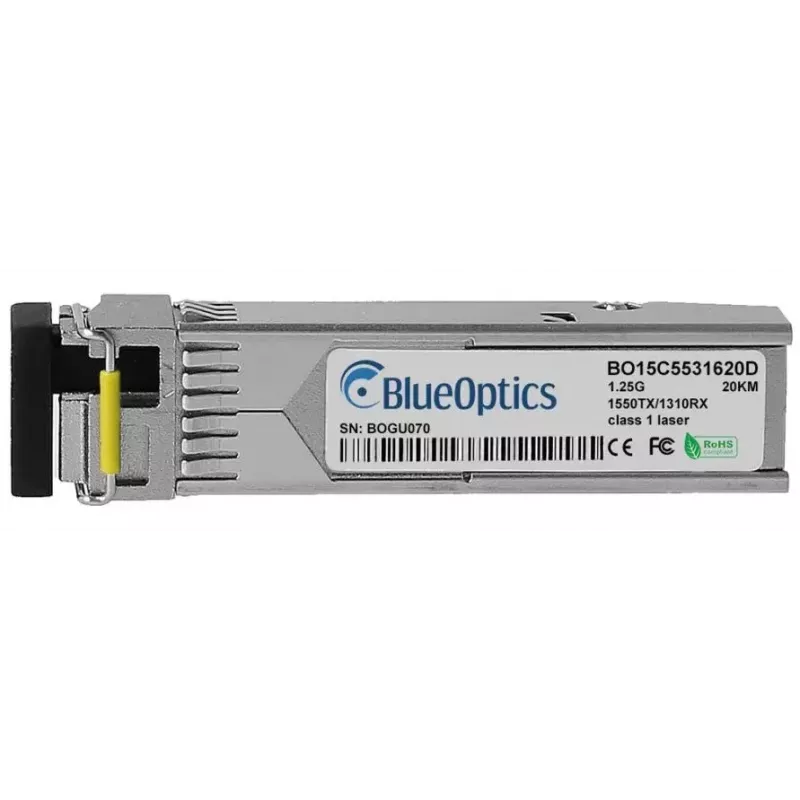

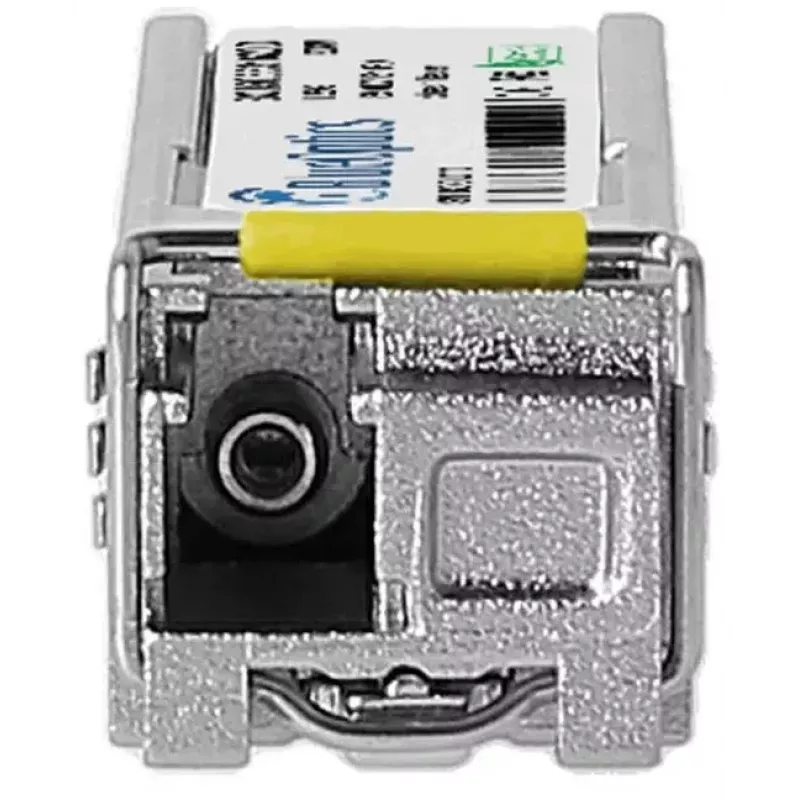

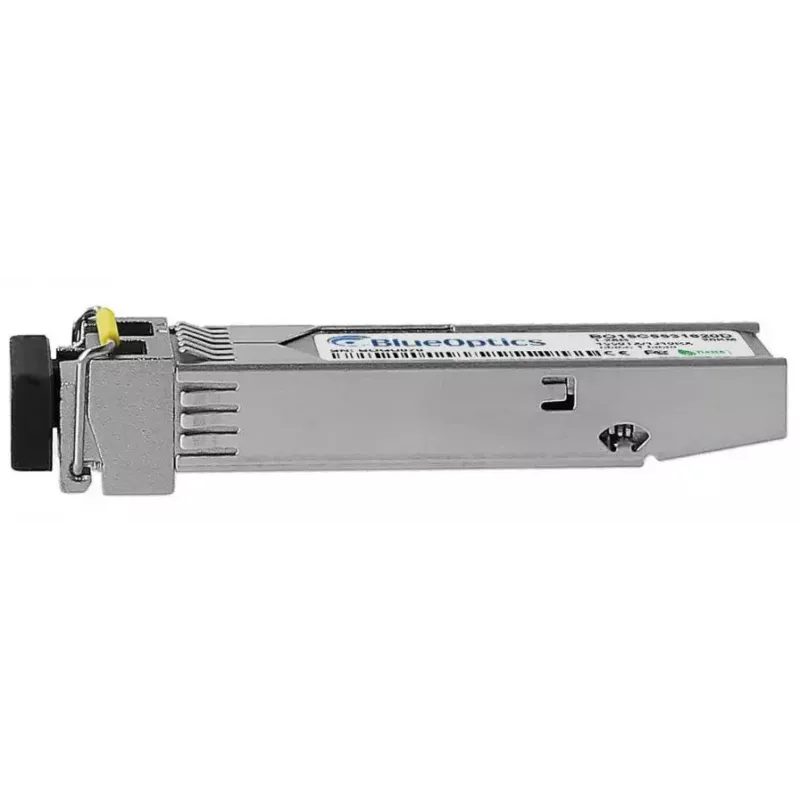

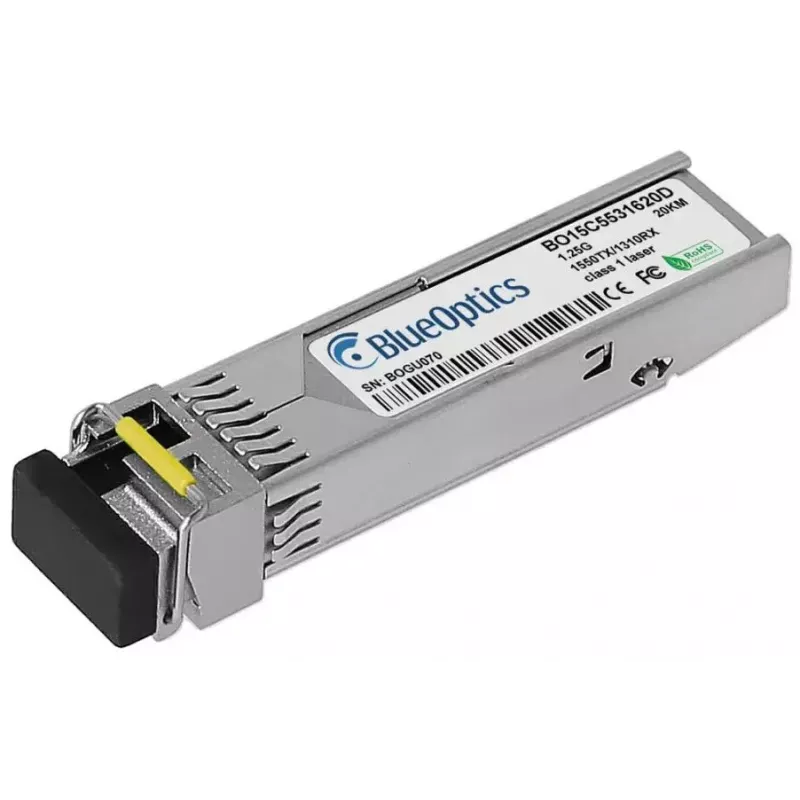

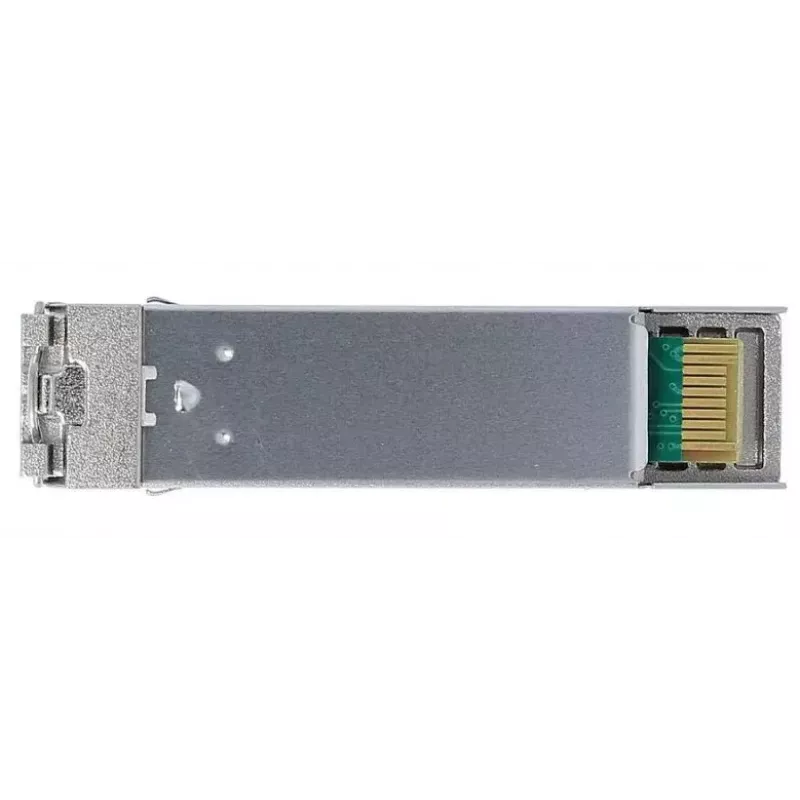

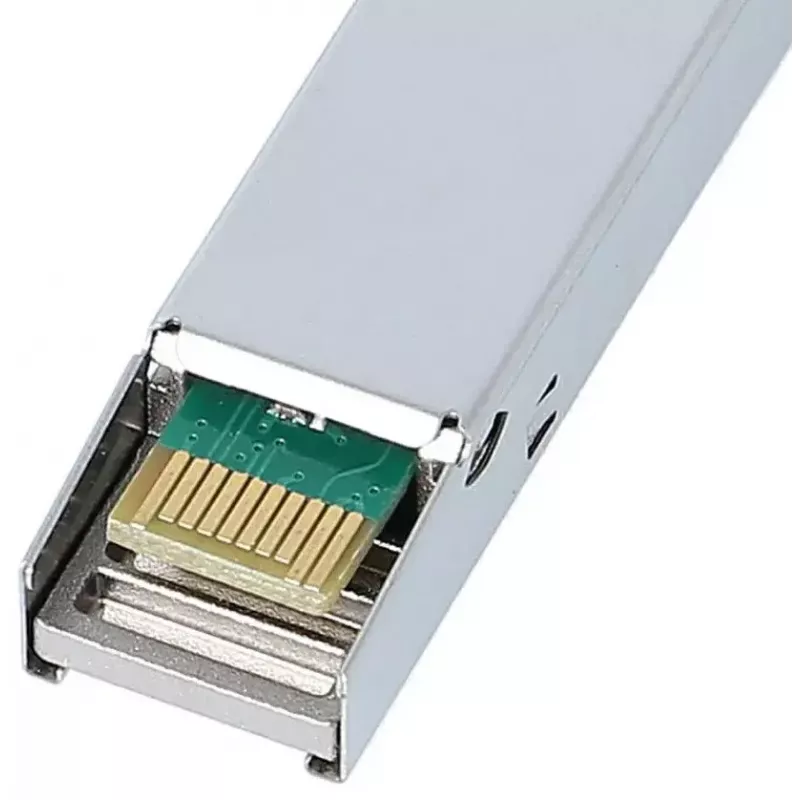

BlueOptics SFP-1G10BLC-T-BO ir viena režīma optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-D lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulim ir kompakts metāla korpuss, tas darbojas no 3,3 V barošanas avota un sver aptuveni 3 g. Tam ir LC simpleksa savienotājs, un tas izmanto atsevišķus raidītāja un uztvērēja viļņu garumus, kas piemēroti liela attāluma vienas šķiedras saitēm līdz tipiski 20 km diapazonam, ja to lieto saskaņā ar attiecīgo pārraides protokolu un šķiedras veidu.

Priekšrocības

Šis raiduztvērējs atbilst MSA standartiem un ir veidots tā, lai būtu saderīgs ar ierīcēm, kas atbalsta atbilstošo 1000BASE-BX-D SFP formas faktoru. Metāla korpuss nodrošina mehānisku izturību un EMI ekranējumu, savukārt kompaktais SFP izmērs ļauj elastīgi uzstādīt slēdžos, maršrutētājos un citā tīkla aprīkojumā. Modulis atbalsta optisko pārraidi un uztveršanu pa vienu šķiedru, izmantojot atšķirīgus TX un RX viļņu garumus, un piedāvā digitālās diagnostikas (DDM/DOM) atbalstu, ja resursdatora aparatūra nodrošina šo saskarni.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Ievietojiet SFP raiduztvērēju jebkurā saderīgā SFP slotā tīkla aprīkojumā, kamēr ierīce ir izslēgta, vai ievērojot ražotāja karstās nomaiņas norādījumus. Pievienojiet atbilstošu viena režīma LC simpleksa optiskās šķiedras plākstera vadu, ievērojot pareizo orientāciju TX un RX kanāliem. Konfigurējiet resursdatora ierīci, lai iespējotu atbilstošo 1000BASE-BX-D saskarni, un pārbaudiet saites statusu. Ja resursdators atbalsta DDM/DOM, pārraugiet barošanas spriegumu, lāzera strāvu, izejas jaudu, saņemto jaudu un temperatūru, izmantojot ierīces pārvaldības saskarni pastāvīgai diagnostikai.

Ieteikumi

Izmantojiet viena režīma šķiedru un atbilstošus LC simpleksa plākstera vadus, kas paredzēti sagaidāmajam attālumam. Apstipriniet resursdatora ierīces saderību ar 1000BASE-BX-D SFP moduļiem un pārliecinieties, ka aparatūra atbalsta DDM/DOM funkciju, ja nepieciešama reāllaika diagnostika. Līdz uzstādīšanai rīkojieties ar optisko savienotāju, izmantojot putekļu vāciņus, un, rīkojoties ar raiduztvērēju, ievērojiet standarta ESD piesardzības pasākumus.
