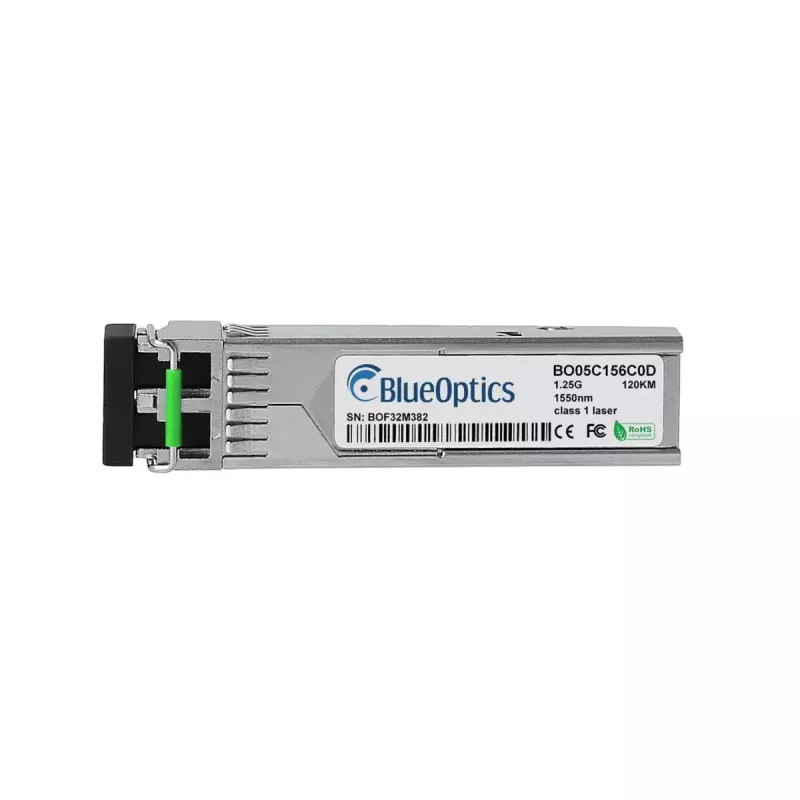

SFP raiduztvērēja modulis BlueOptics SFP-1GEZXLC-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-1GEZXLC-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar nominālo viļņa garumu 1550 nm un maksimālo datu pārraides ātrumu 1250 Mbit/s (1000BASE‑ZX klase). Iebūvēts kompaktā metāla korpusā un darbojas no 3,3 V barošanas avota, modulis izmanto LC duplekso optisko saskarni un sver aptuveni 3 g. Tas ir paredzēts izmantošanai tīkla aprīkojuma SFP slotos, kas atbalsta 1000BASE‑ZX optiku, un nodrošina liela attāluma vienmoda savienojumu slēdžiem, maršrutētājiem un citai saderīgai aparatūrai.

Priekšrocības

Modulis piedāvā standartizētu SFP formas faktoru karstās pieslēgšanas uzstādīšanai un atbilst nozares MSA mehāniskajām un elektriskajām specifikācijām. Ar optisko pārraidi pie 1550 nm tas atbalsta liela attāluma vienmoda savienojumus un, lietojot saderīgās sistēmās, var pārnest Ethernet un ar to saistītos protokolus līdz 1,25 Gbit/s. Metāla korpuss nodrošina mehānisku aizsardzību un palīdz siltuma izkliedēšanā, savukārt mazais svars padara to piemērotu blīvām instalācijām. Izstrādāts un testēts savietojamībai, raiduztvērējs atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), kad resursdatora aparatūra nodrošina šo funkciju.

Piemērots

• Liela attāluma vienmoda Ethernet savienojumiem (1000BASE‑ZX)
• Slēdžu un maršrutētāju savienošanai starp pilsētu vai universitātes pilsētiņu tīkliem
• Ātrgaitas augšupsaitēm starp datu centru statīviem un tīkla agregācijas punktiem
• Saderīgu SFP raiduztvērēju nomaiņai vai jaunināšanai atbalstītā aparatūrā

Galvenās specifikācijas

• Saskarnes tips: SFP (mazais formas faktora pieslēdzamais)
• Optiskais viļņa garums: 1550 nm
• Maksimālais datu pārraides ātrums: 1250 Mbit/s

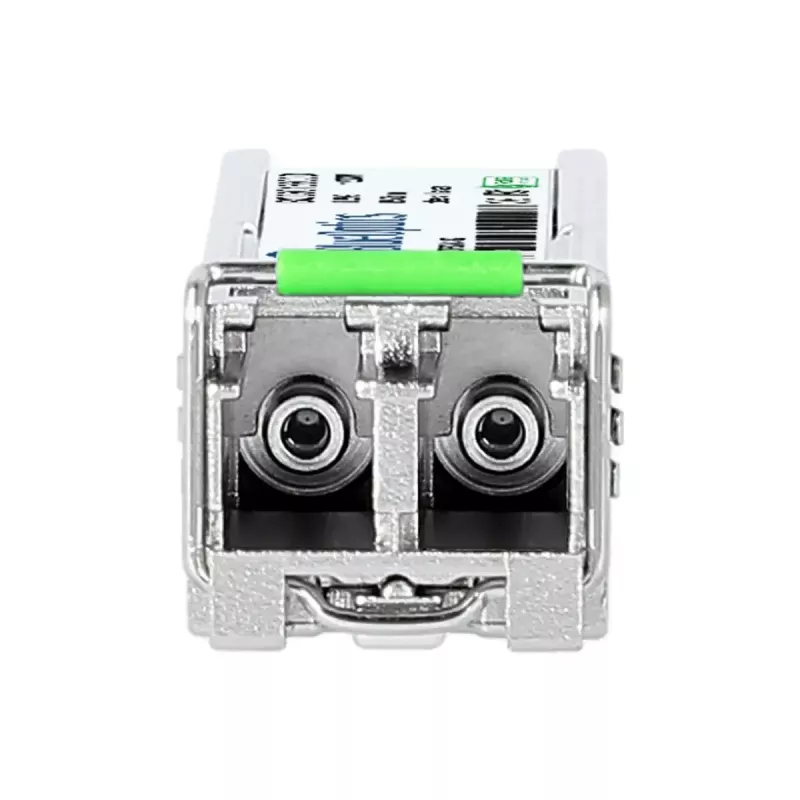

• Konektors: LC duplekss (optiskais)
• Piemērotais šķiedras tips: vienmoda šķiedra
• Barošanas spriegums: 3,3 V
• Korpuss: metāls
• Krāsa: sudraba
• Svars: apm. 0,003 kg

Kā lietot

Uzstādiet moduli saderīga tīkla aprīkojuma brīvajā SFP slotā, ievērojot ierīces ražotāja uzstādīšanas instrukcijas. Pievienojiet LC dupleksās vienmoda šķiedras pārslēgšanas kabeļus raiduztvērējam, nodrošinot pareizu raidīšanas/saņemšanas orientāciju. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja atbalstīts, iespējojiet vai nolasiet digitālo diagnostiku (DDM/DOM) caur pārvaldības saskarni, lai uzraudzītu optiskos parametrus. Pēc uzstādīšanas vienmēr veiciet testa savienojuma pārbaudi un validējiet signāla līmeņus un protokola darbību.

Ieteikumi

Uzticamai liela attāluma veiktspējai izmantojiet sertificētu vienmoda šķiedru un LC dupleksos pārslēgšanas vadus, uzturiet konektorus tīrus un apstipriniet savietojamību ar resursdatora ierīci. Ja nepieciešama digitālā diagnostika, pārliecinieties, ka tīkla aparatūra atbalsta DDM/DOM. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un glabājiet moduli aizsargkonteinerā, kad tas nav uzstādīts.
