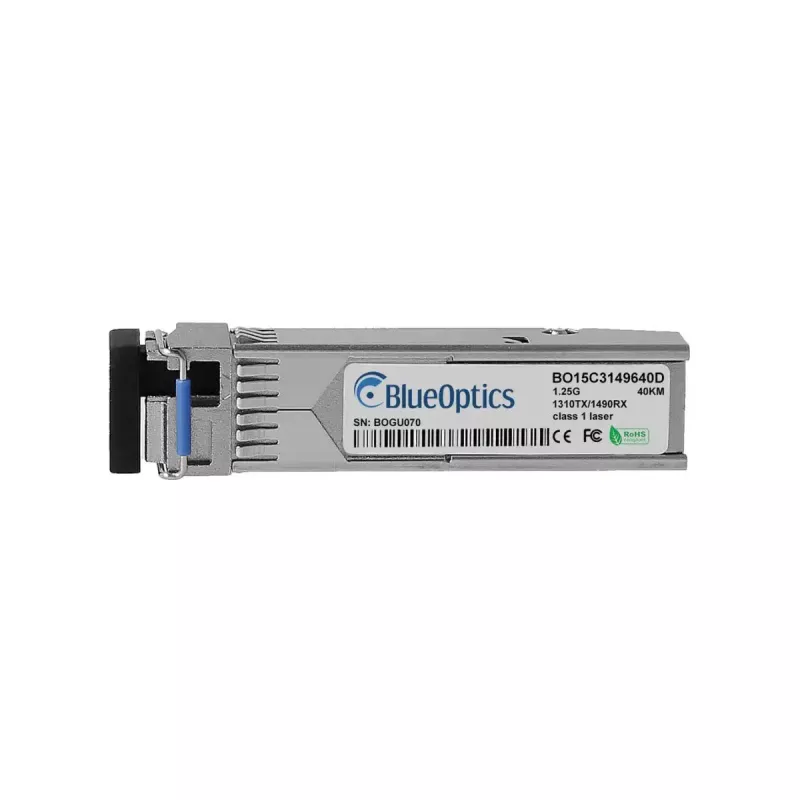

SFP raiduztvērēja modulis BlueOptics SFP-21AH-BO 1250 Mbit/s

BlueOptics SFP-21AH-BO 1250 Mbit/s ir vienmoda šķiedras optikas SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-U lietojumiem. Ievietots metāla korpusā un sver tikai 3 g, tas darbojas no 3,3 V barošanas avota un nodrošina optisko datu pārraidi ar ātrumu līdz 1250 Mbit/s attālumā līdz 40 km. Modulis izmanto LC simplekso saskarni vienas šķiedras divvirzienu pārraidei ar raidītāja viļņa garumu ap 1490 nm un uztvērēja viļņa garumu ap 1310 nm, ievērojot MSA formas faktora standartus plašai savietojamībai ar tīkla komutatoriem, maršrutētājiem un uzglabāšanas sistēmām, kas pieņem SFP moduļus.

Priekšrocības

SFP-21AH-BO apvieno kompaktu metāla konstrukciju ar nozarē standarta SFP savietojamību, piedāvājot vieglu un uzticamu risinājumu šķiedru savienojumiem. Tas atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), kas atbilst SFF-8472, lai nodrošinātu reāllaika statusu par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja resursdatora aparatūra atbalsta šo funkciju. Izgatavots atbilstoši MSA specifikācijām un aprīkots ar augstas kvalitātes optiskajiem un elektroniskajiem komponentiem, šis raiduztvērējs ir paredzēts ilgam darbības laikam un stabilai 1,25 Gbit/s klases veiktspējai vienmoda šķiedrā.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP-21AH-BO saderīgā SFP portā savā komutatorā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir izslēgts, vai ievērojot ierīces ražotāja norādījumus par karsto pieslēgšanu. Pievienojiet atbilstošu vienmoda LC komutācijas kabeli vai plākstera paneli LC simpleksajai saskarnei un nodrošiniet, lai attālais raiduztvērējs būtu konfigurēts atbilstošajiem vienas šķiedras divvirzienu viļņu garumiem. Pārbaudiet savienojuma statusu un, ja pieejams, nolasiet DDM/DOM parametrus no resursdatora, lai apstiprinātu, ka optiskās jaudas līmeņi un temperatūra ir paredzētajos diapazonos.

Ieteikumi

Izmantojiet vienmoda LC plākstera vadus, kas paredzēti tālsatiksmes pārraidei, un izvairieties no šķiedras locīšanas, pārsniedzot tās minimālo lieces rādiusu. Pārliecinieties, ka tīkla ierīces programmaparatūra vai programmatūra atbalsta trešo pušu SFP moduļus un DDM/DOM, ja plānojat izmantot diagnostikas uzraudzību. Uzstādot vairāku ražotāju vidēs, pārbaudiet sadarbspēju un, plānojot savienojumus tuvu 40 km maksimālajam attālumam, pārbaudiet optisko budžetu un rezervi pret savienotāju, savienojumu un šķiedras zudumiem.
