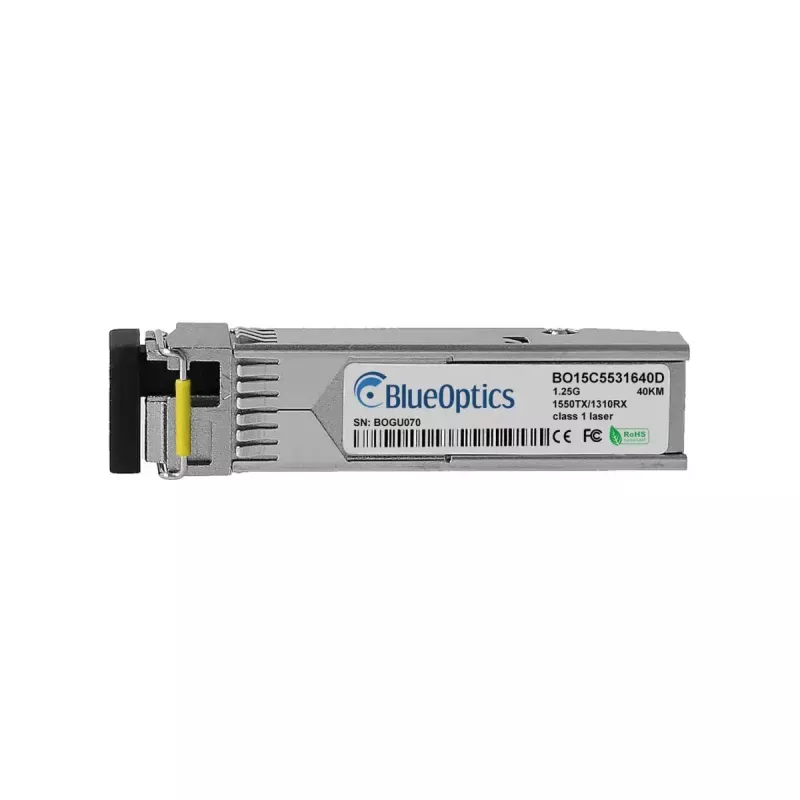

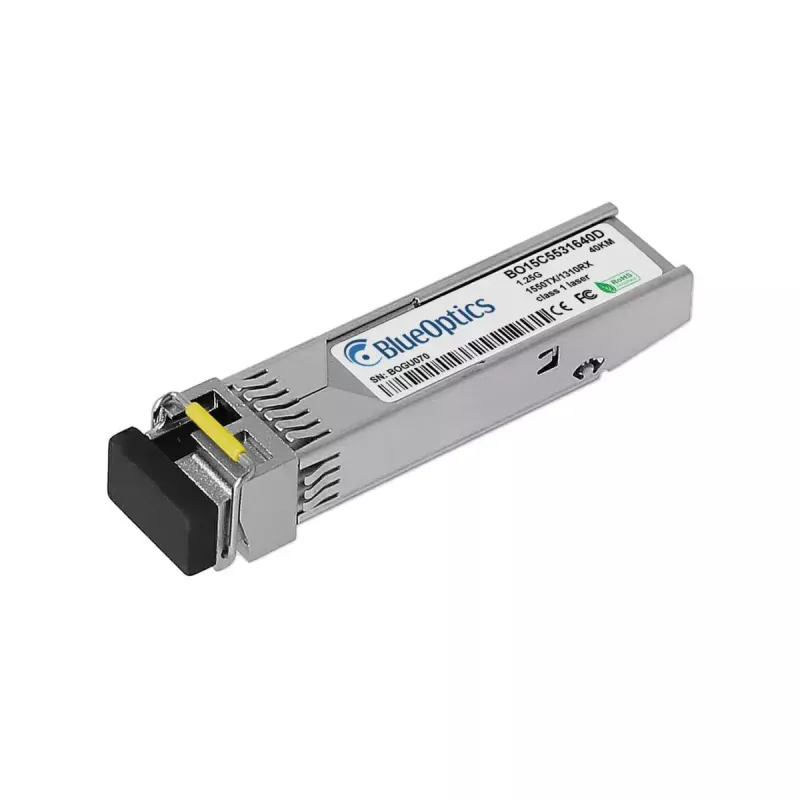

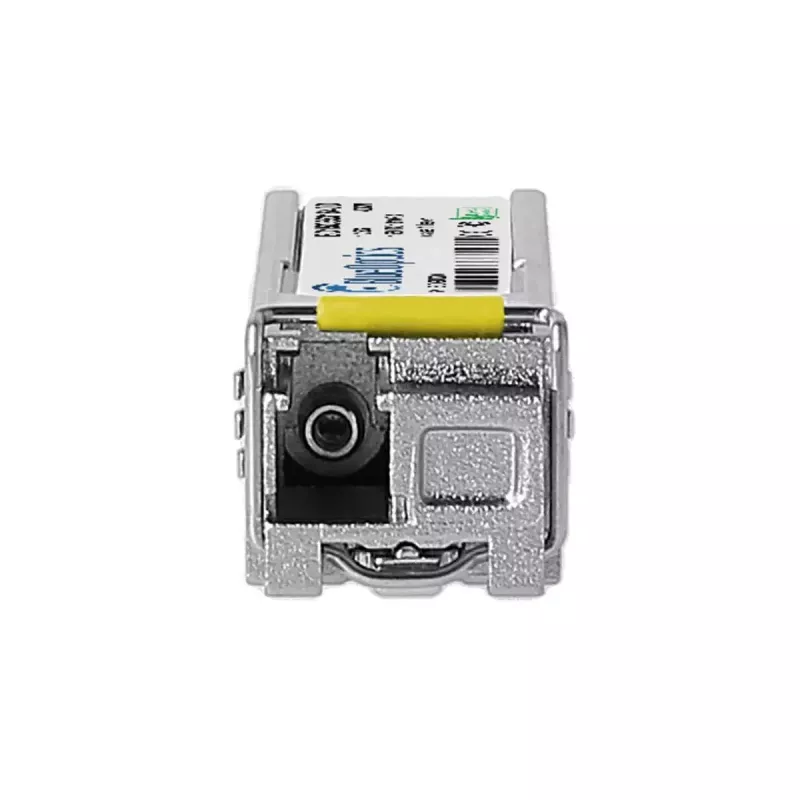

SFP raiduztvērēja modulis BlueOptics SFP-23BED-BO 1250 Mbit/s

BlueOptics SFP-23BED-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-D lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis ir ievietots kompaktā metāla korpusā un sver aptuveni 3 g. Tas darbojas no 3,3 V barošanas avota un izmanto LC simplekso savienotāju. Raiduztvērējs realizē viļņa garumu atdalītus raidīšanas un uztveršanas kanālus (raidīšana ~1310 nm, uztveršana ~1550 nm) saskaņā ar MSA standartiem, nodrošinot duplekso komunikāciju pa vienu šķiedru savienojumiem līdz aptuveni 40 km, ja tiek izmantota saderīga vienmoda optiskā šķiedra un aprīkojums.

Priekšrocības

BlueOptics SFP-23BED-BO nodrošina MSA saderīgu formas faktoru un elektriskos/optiskos interfeisus plašai savietojamībai ar slēdžiem, maršrutētājiem un citām tīkla ierīcēm, kas atbalsta 1000BASE-BX-D SFP moduļus. Tā metāla korpuss piedāvā uzticamu mehānisko aizsardzību un termisko stabilitāti, bet mazais svars un standarta SFP savienotājs vienkāršo uzstādīšanu un nomaiņu. Modulis atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), kas sniedz reāllaika informāciju par spriegumu, lāzera nobīdi, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja to atbalsta resursdatora aparatūra.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP-23BED-BO, ievietojot to saderīgā SFP portā ar moduļa orientāciju pareizā virzienā, līdz tas nofiksējas. Savienojiet LC simplekso vienmoda optiskās šķiedras ielāpu kabeli starp šo raiduztvērēju un attiecīgo raiduztvērēju attālajā galā, ievērojot pareizu šķiedras polaritāti BX-D darbībai (viena šķiedra, viļņa garuma atdalīta raidīšana/uztveršana). Pārliecinieties, ka resursdatora ierīce nodrošina nepieciešamo 3,3 V barošanu un atbalsta 1000BASE-BX-D protokolu. Ja ir nepieciešama uzraudzība, iespējojiet DDM/DOM ziņošanu resursdatorā, lai skatītu tiešraides diagnostiku, piemēram, spriegumu, lāzera nobīdes strāvu, optisko jaudu un temperatūru.

Ieteikumi

Lietojiet rūpnīcā kvalificētus vienmoda LC simpleksos komutācijas kabeļus un ievērojiet resursdatora ražotāja vadlīnijas par SFP saderību. Pārbaudiet, vai attālais raiduztvērējs atbalsta BX-D vienas šķiedras darbību, un saskaņojiet šķiedras tipu un savienotāja kvalitāti, lai sasniegtu norādīto darbības attālumu. Attālinātai diagnostikai pārliecinieties, ka resursdatora aparatūra atbalsta DDM/DOM, lai piekļūtu diagnostikas parametriem.
