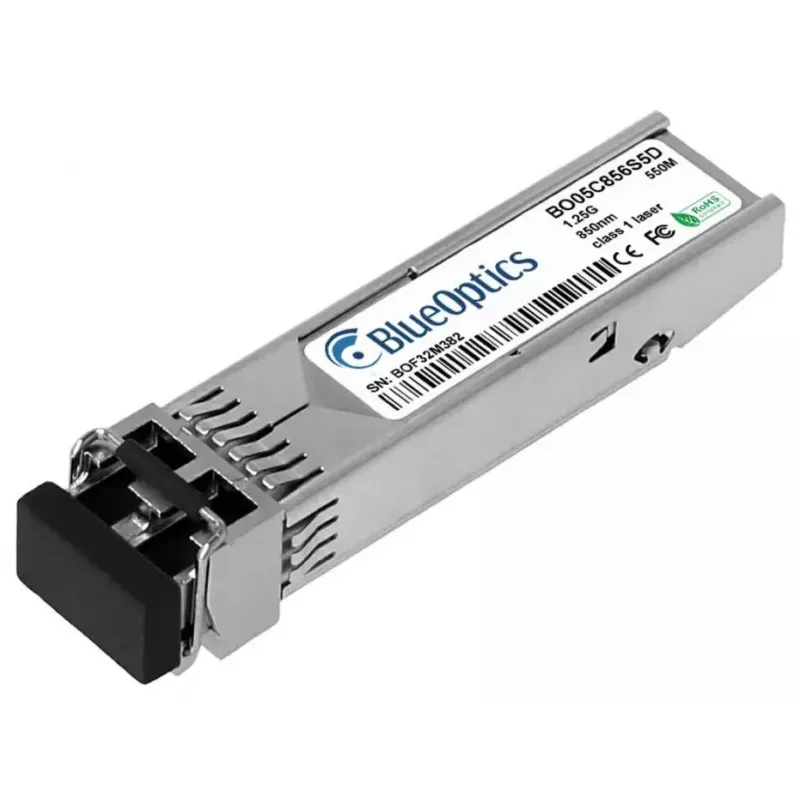

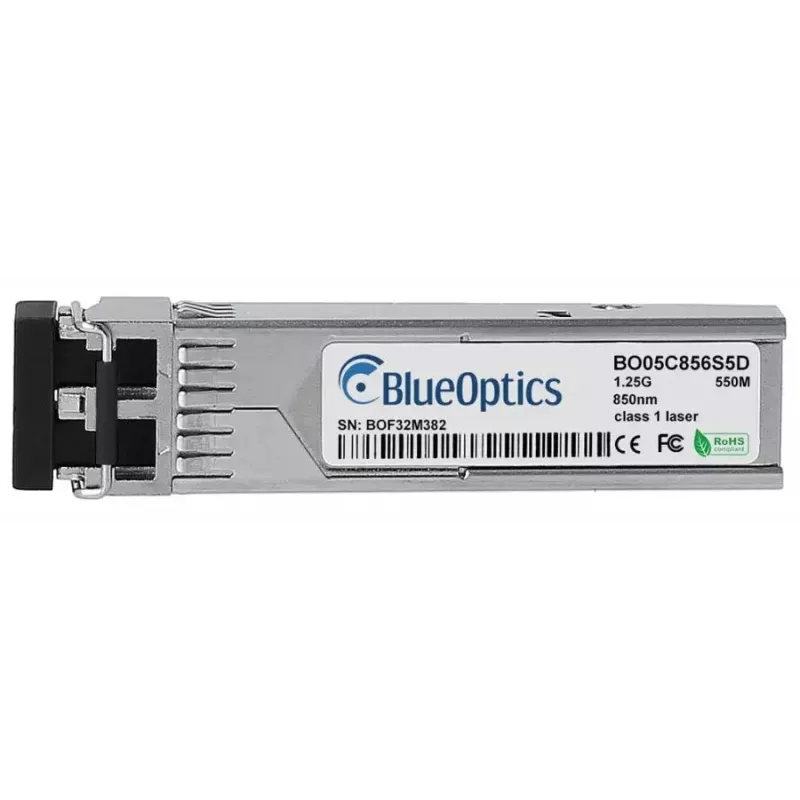

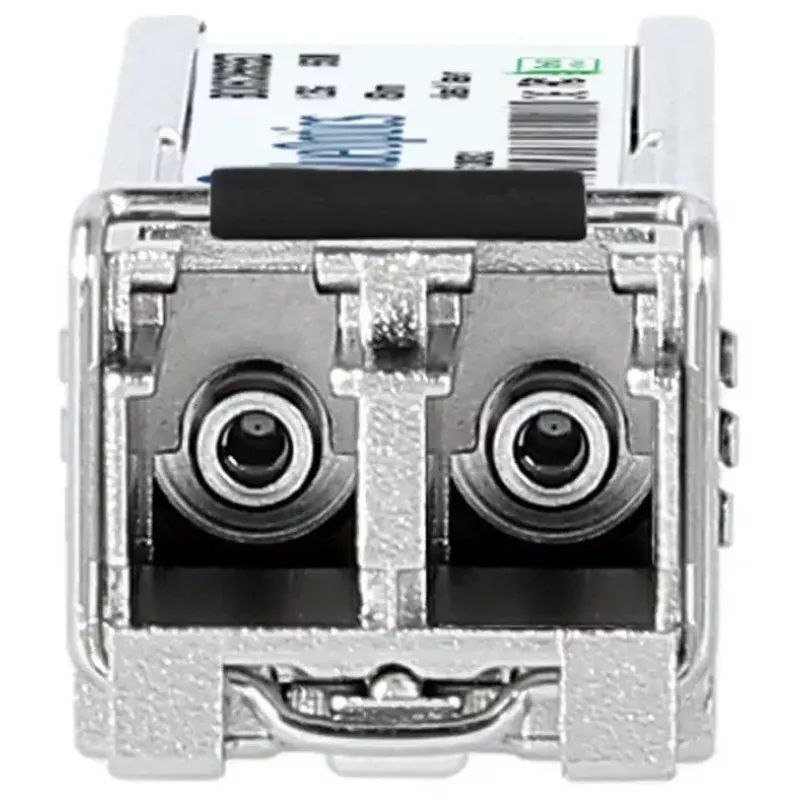

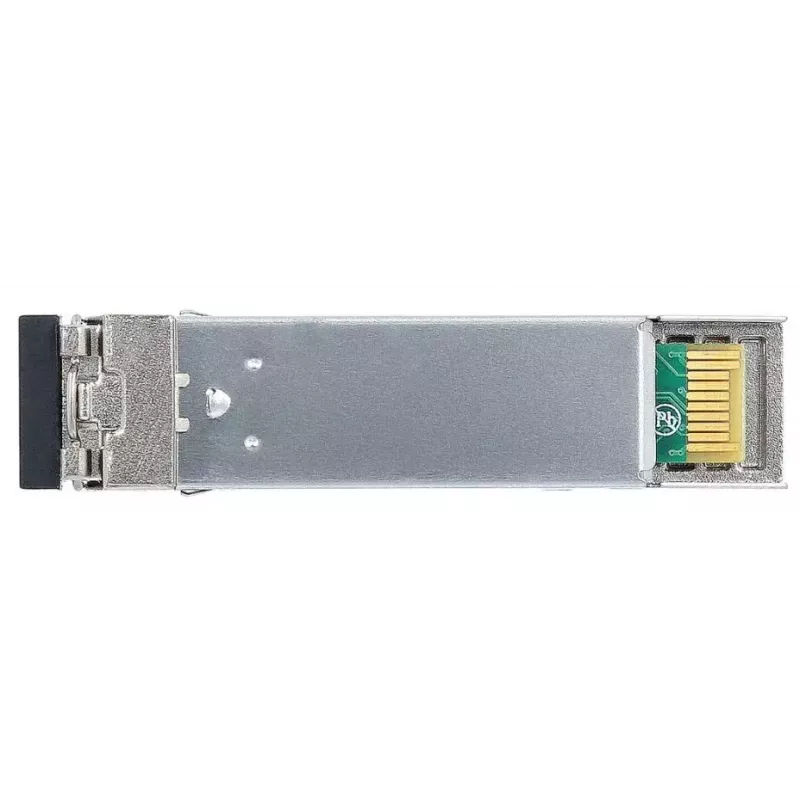

SFP raiduztvērēja modulis BlueOptics SFP-500M-FNSR-BO, 1250 Mbit/s, 850 nm

BlueOptics SFP-500M-FNSR-BO ir maza izmēra maināms (SFP) optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1,25 Gbit/s klases savienojumiem. Tas darbojas 850 nm viļņu garumā, izmanto duplekso LC savienotāju daudzmodu šķiedrai, un tam ir kompakts metāla korpuss ar nominālo 3,3 V barošanu un vieglu, aptuveni 3 g svaru. Modulis ir saderīgs ar standarta SFP saskarnēm un ir paredzēts uzticamiem neliela attāluma optiskajiem savienojumiem komutatoros, maršrutētājos un citā tīkla aprīkojumā, kas atbalsta 1000Base-SX moduļus.

Priekšrocības

Raiduztvērējs apvieno standartizētu SFP saskarni ar optisko pārraidi 850 nm viļņu garumā, nodrošinot savietojamību ar ierīcēm, kas atbilst SFP MSA/1000Base-SX profilam. Metāla korpuss piedāvā mehānisku izturību un termisko stabilitāti, uzstādot statnē vai korpusā. Nelielais svars un SFP karstās maiņas formas faktors vienkāršo uzstādīšanu un nomaiņu. Moduļa konstrukcija ir paredzēta daudzmodu šķiedru savienojumiem, nodrošinot tipiskus neliela attāluma savienojumus, ko nosaka daudzmodu šķiedru standarti, vienlaikus saglabājot zemas barošanas prasības tikai 3,3 V ieejai.

Piemērots

Galvenās specifikācijas

Lietošana

Izslēdziet strāvu vai ievērojiet aparatūras ražotāja ieteiktās karstās nomaiņas procedūras, pēc tam ievietojiet SFP moduli SFP portā, līdz tas droši nofiksējas. Pievienojiet LC dupleksos daudzmodu šķiedru plāksterkabeļus raidītāja un uztvērēja portiem, nodrošinot pareizu polaritāti. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces LED indikatorus vai pārvaldības saskarni. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai vaicājiet saskarni, lai uzraudzītu parametrus, piemēram, barošanas spriegumu, optisko jaudu un temperatūru, ja to atbalsta sistēma.

Ieteikumi

Izmantojiet daudzmodu šķiedru plāksterkabeļus un atbilstošas šķiedru kategorijas (OM1/OM2/OM3/OM4), lai sasniegtu paredzamos neliela attāluma savienojumus; uzturiet tīras šķiedru gala virsmas un ievērojiet ražotāja norādījumus par karsto maiņu un ESD aizsardzību. Pirms izvietošanas pārbaudiet saderību ar mērķierīces programmaparatūru vai ražotāja saderības sarakstiem, lai nodrošinātu pilnu funkcionalitāti.
