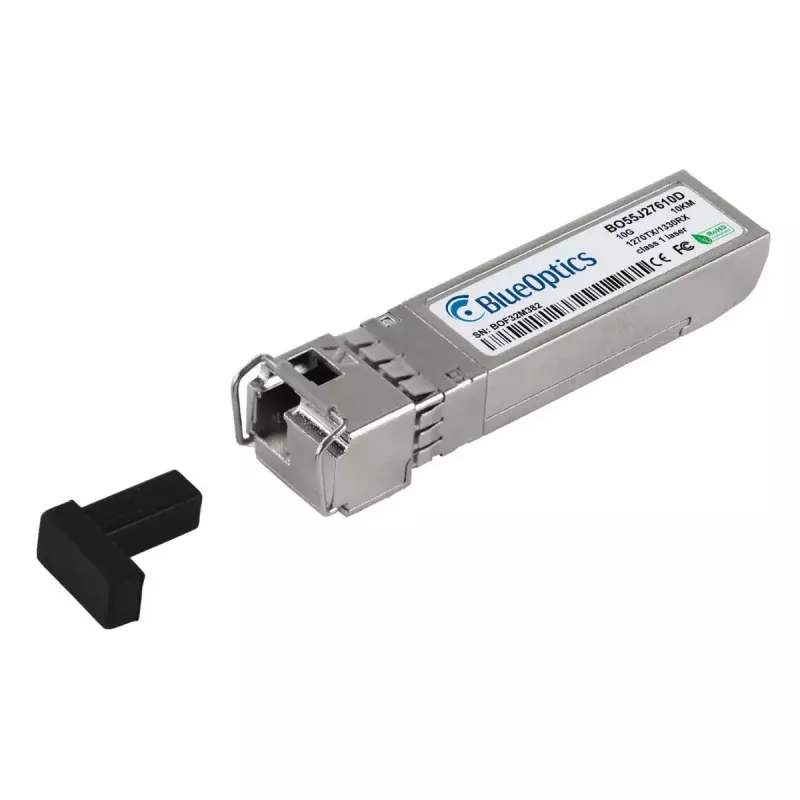

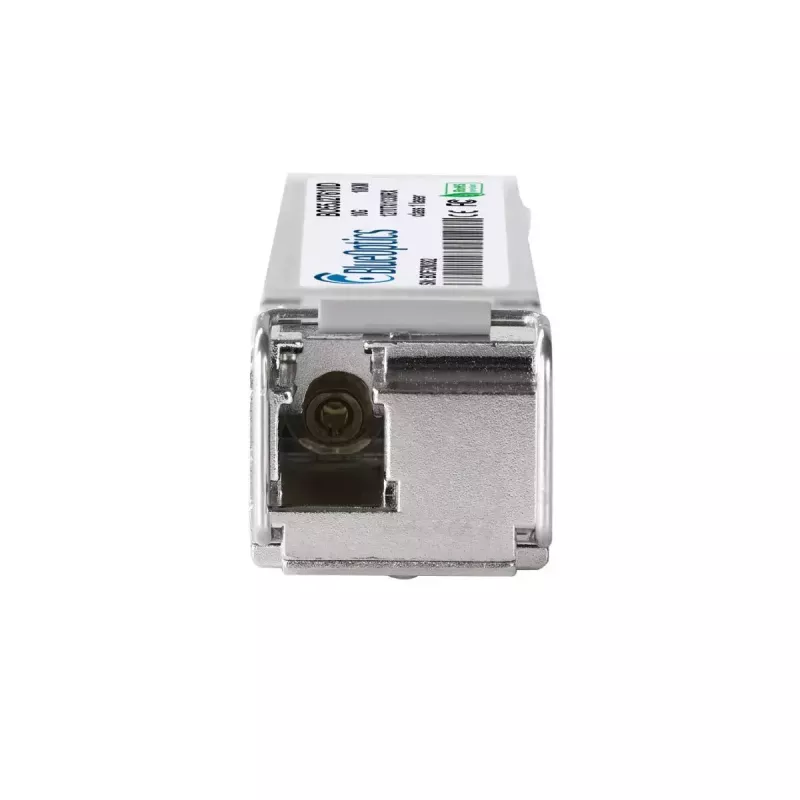

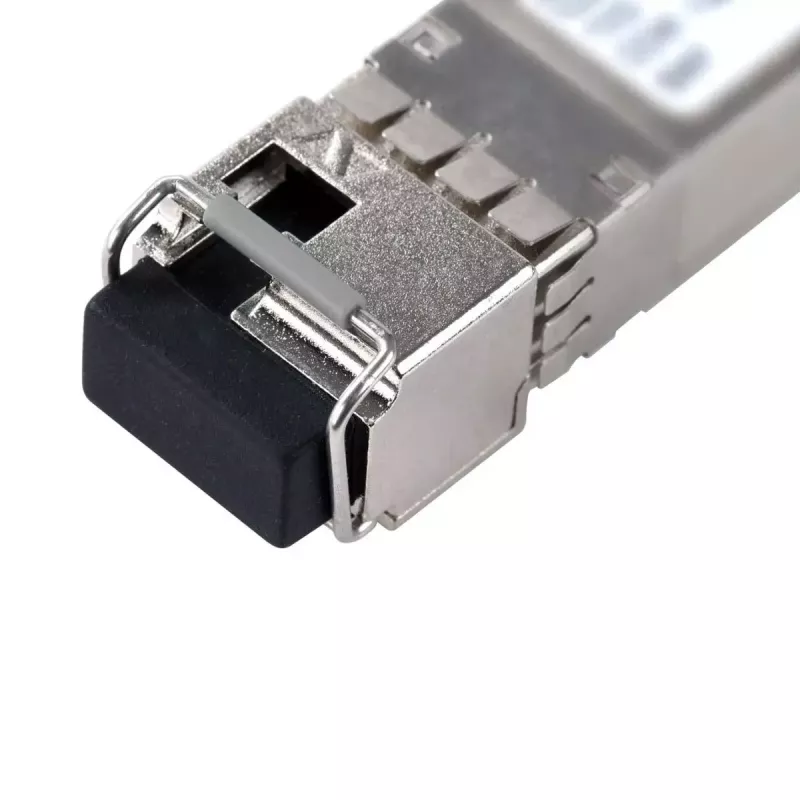

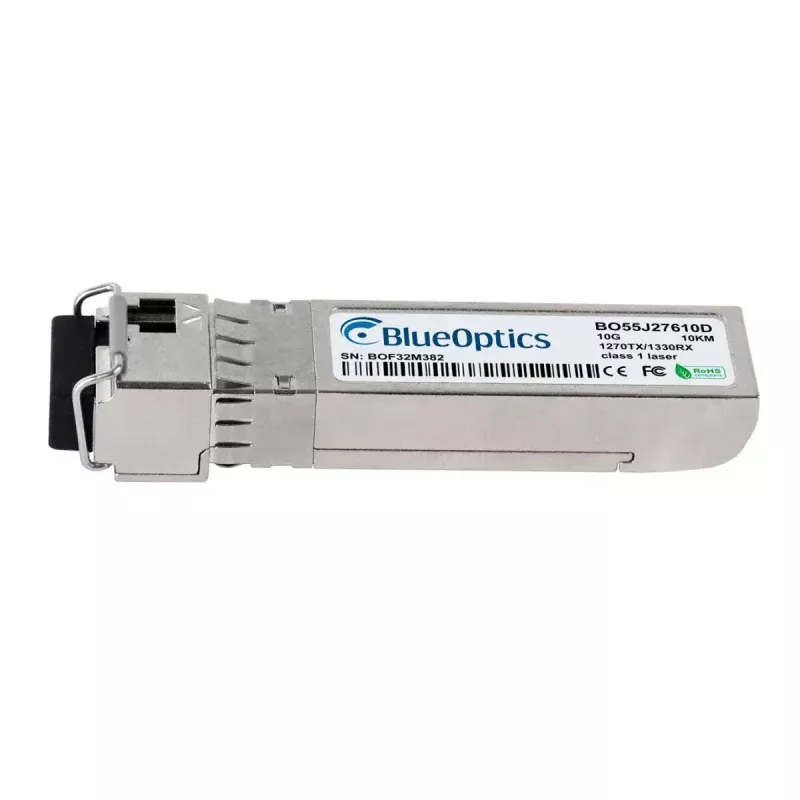

SFP raiduztvērēja modulis BlueOptics SFP-6421-BO 10000 Mbit/s

BlueOptics SFP-6421-BO 10000 Mbit/s ir kompakts optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts ātrdarbīgiem vienmoda optiskajiem savienojumiem. Metāla korpusā ietverts un sver tikai 3 g, tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un maksimālo sasniedzamību līdz 10000 m. Modulis darbojas ar 3,3 V ieejas spriegumu un izmanto SFP saskarni ar LC vienkāršo optisko savienojumu, kas piemērots 10GBASE-BX-U lietojumiem, nodrošinot vienlaicīgus raidīšanas un uztveršanas kanālus pa vienu šķiedru, ja tas tiek savienots ar atbilstošiem pretējiem moduļiem un kabeļiem.

Priekšrocības

Modulis apvieno mazu formas faktoru un metāla korpusu uzticamai fiziskai aizsardzībai ar atbalstu 10 Gbit/s datu pārraides ātrumam un lielu vienmoda sasniedzamību. Izgatavots atbilstoši MSA saderīgām mehāniskām un optiskām specifikācijām, tas ir izstrādāts vienkāršai uzstādīšanai standarta SFP pieslēgvietās un sadarbspējai ar aparatūras platformām, kas atbalsta 10GBASE-BX-U raiduztvērējus. Nelielais svars un standarta 3,3 V darbība vienkāršo integrāciju slēdžos, maršrutētājos un glabāšanas sistēmās, kur nepieciešama kompakta, mazjaudas optika.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā slēdzī, maršrutētājā vai citā tīkla ierīcē, kad resursdators ir izslēgts, vai ievērojot ražotāja norādījumus par karsto nomaiņu. Pievienojiet vienmoda LC vienkāršo optisko šķiedru ielāpu kabeli optiskajai pieslēgvietai, nodrošinot pareizu izlīdzināšanu ar attālo raiduztvērēju un pareizu viļņu garumu pāri BX-U darbībai. Pārbaudiet, vai resursdatora ierīce atpazīst moduli un vai savienojuma statuss un ātrums tiek vienoti 10 Gbit/s. Ja resursdators un raiduztvērējs atbalsta DDM/DOM, izmantojiet pārvaldības saskarni, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, uztverto jaudu un temperatūru diagnostikai.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC ielāpu vadus un, ja piemērojams, BlueOptics sertificētus kabeļus vai ielāpu paneļus, lai sasniegtu norādīto sasniedzamību un signāla kvalitāti. Apstipriniet saderību ar resursdatora ierīces programmaparatūru un iespējojiet DDM/DOM uzraudzību, ja nepieciešama attālā diagnostika. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli, un uzglabājiet to antistatiskā iepakojumā, kad tas nav uzstādīts.
