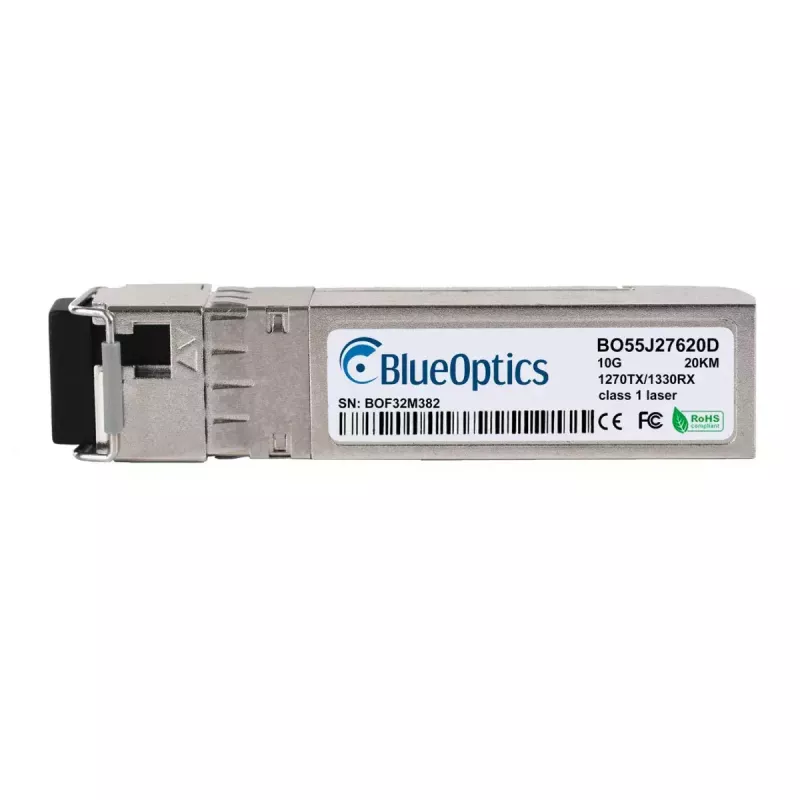

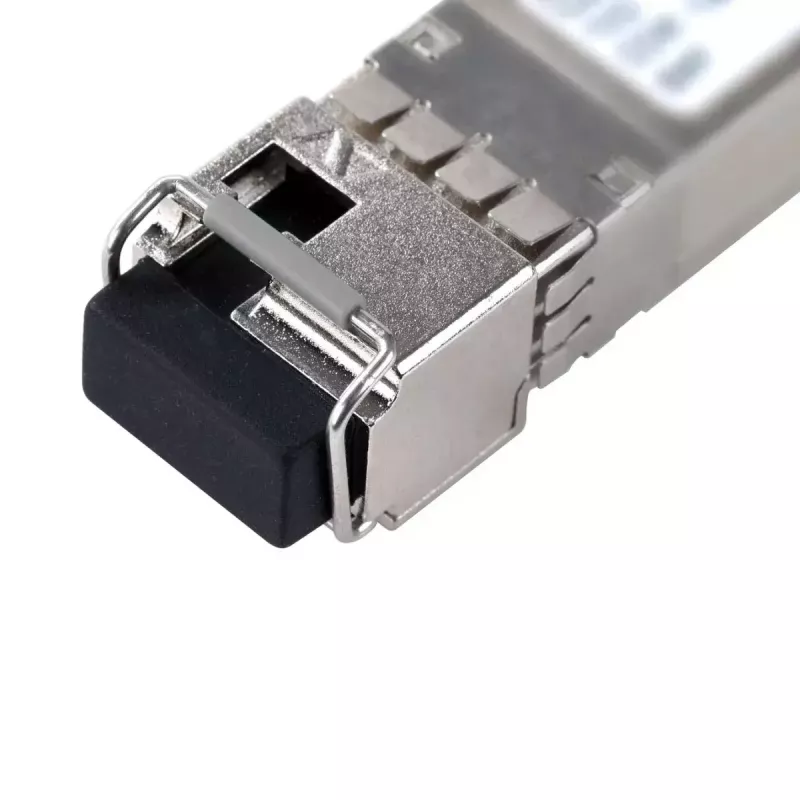

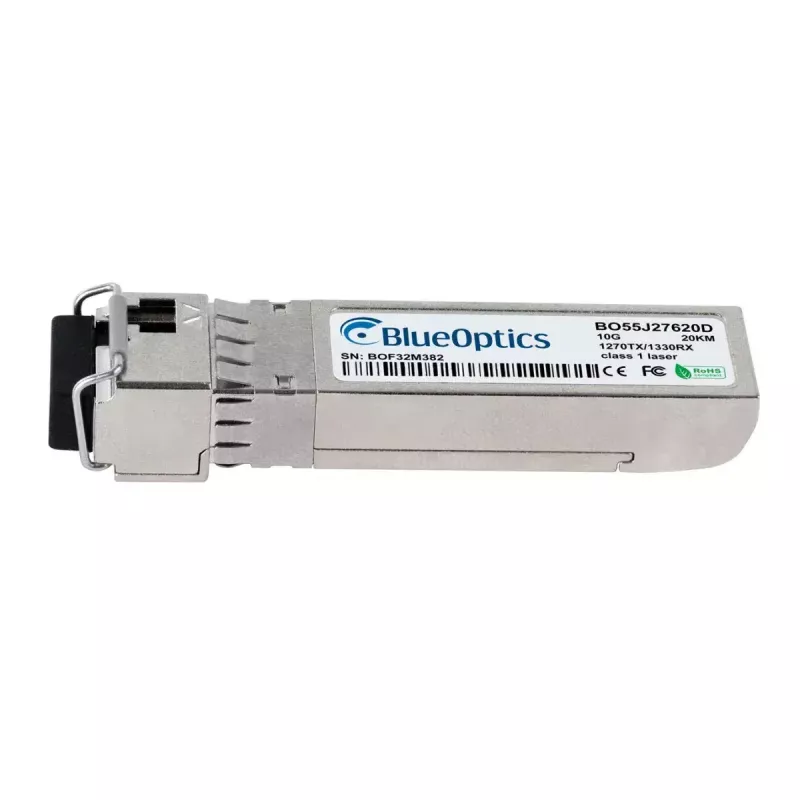

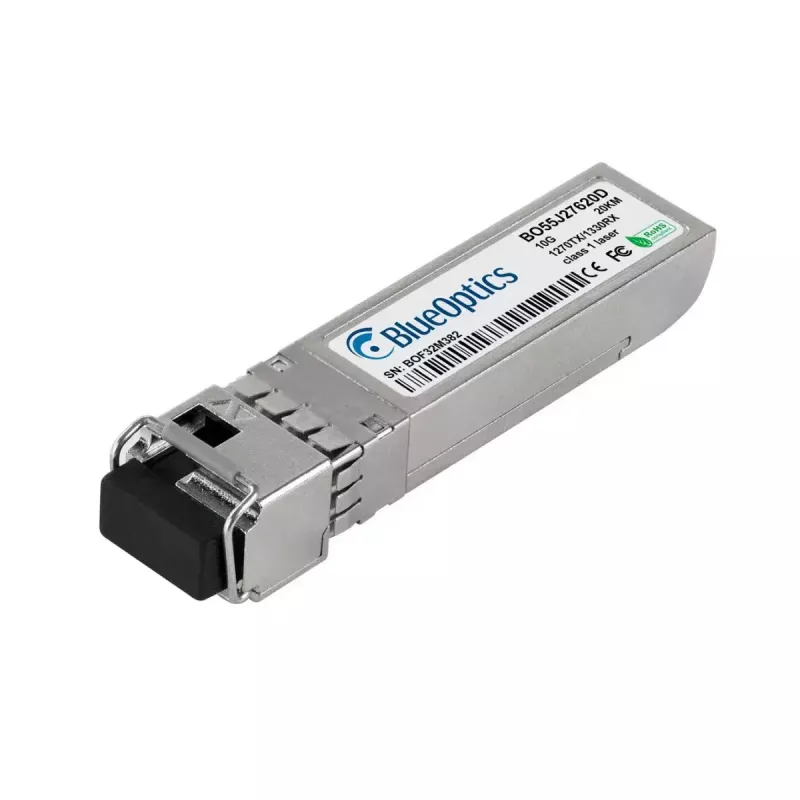

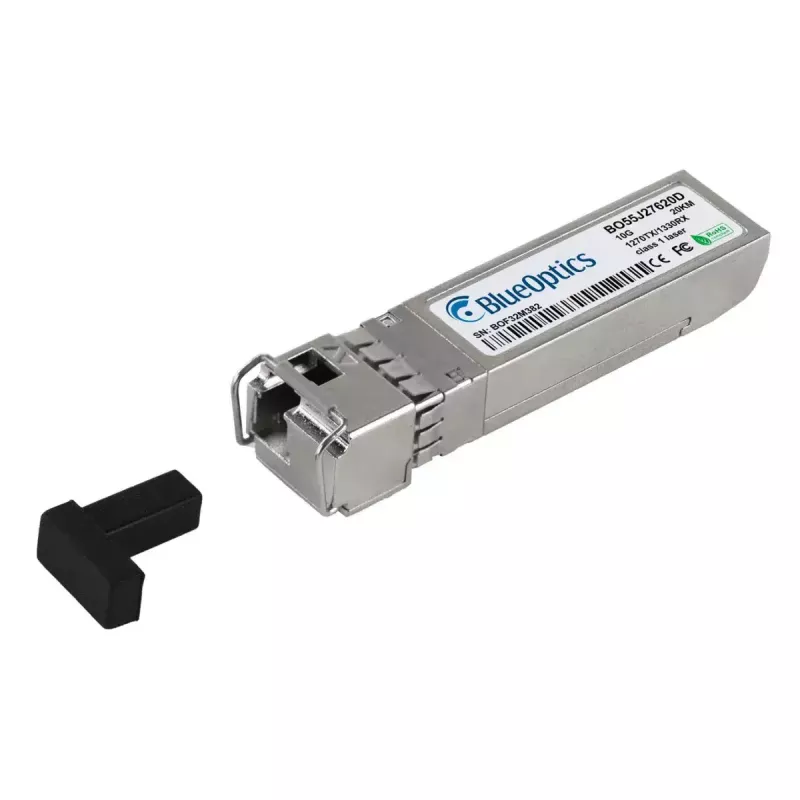

SFP raiduztvērēja modulis BlueOptics SFP-BIDI1270-LC10-BO 10000 Mbit/s

BlueOptics SFP-BIDI1270-LC10-BO ir vienmoda SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s tīkliem. Tas izmanto LC simpleksa savienotāju un atbalsta divvirzienu pārraidi pa vienu šķiedru, apvienojot 1270 nm uztvērēju ar 1330 nm raidītāju. Modulis tiek piegādāts kompaktā SFP+ formas faktorā, sudraba krāsā un sver aptuveni 20 g, un ir paredzēts integrācijai tīkla iekārtās, kas pieņem MSA atbilstošus SFP/SFP+ raiduztvērējus.

Priekšrocības

Šis SFP raiduztvērējs atbalsta līdz pat 10000 Mbit/s datu pārraides ātrumu un maksimālu optisko sasniedzamību līdz 20000 m pa vienmoda šķiedru, nodrošinot līdzsvaru starp augstu joslas platumu un paplašinātu attālumu pilsētas un tālsatiksmes posmiem. Modulis atbilst MSA mehāniskajiem un elektriskajiem standartiem un izmanto LC savienotāju vienkāršai integrācijai esošajās optisko šķiedru infrastruktūrās. Tā kompaktais SFP+ formas faktors ļauj to izmantot plašā diapazonā slēdžu, maršrutētāju un datu glabāšanas ierīču, kas pieņem SFP/SFP+ moduļus.

Piemērots

Galvenās specifikācijas

Kā lietot

Instalējiet BlueOptics SFP-BIDI1270-LC10-BO, ievietojot moduli saderīgā SFP/SFP+ slotā tīkla iekārtā, kamēr ierīce ir izslēgta, vai ievērojot ražotāja norādījumus par karsto nomaiņu. Savienojiet vienmoda šķiedru ar LC savienotāju un pievienojiet moduļa LC portam. Divvirzienu darbībai savienojiet moduli pārī ar papildinošu raiduztvērēju attālajā galā, kas izmanto pretējos viļņu garumus. Pārbaudiet savienojuma parametrus un, ja pieejams, iespējojiet un pārraugiet digitālās diagnostikas funkcijas caur resursdatora sistēmu, lai apstiprinātu darbības statusu.

Ieteikumi

Izmantojiet vienmoda šķiedru ar atbilstošiem LC pārejas vadiem un pārliecinieties, ka attālais raiduztvērējs ir saderīgs ar BiDi viļņu garuma pāri. Apstipriniet, ka resursdatora ierīce atbalsta SFP+ moduļus un, ja nepieciešama digitālā diagnostika (DDM/DOM), ka ierīce nodrošina šīs uzraudzības funkcijas. Ievērojiet standarta optiskās šķiedras apstrādes un ESD piesardzības pasākumus uzstādīšanas un apkopes laikā.
