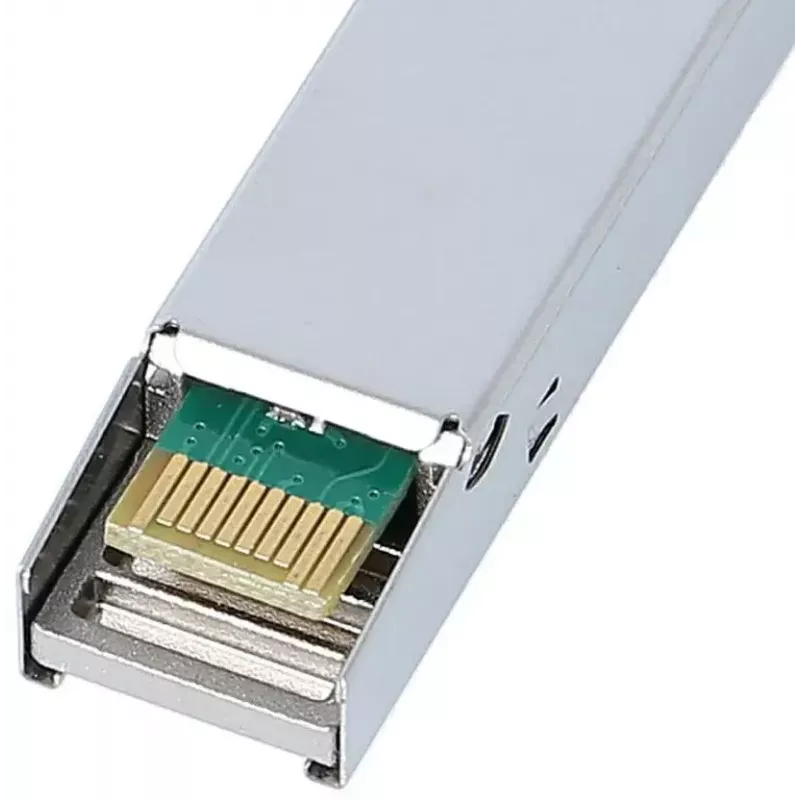

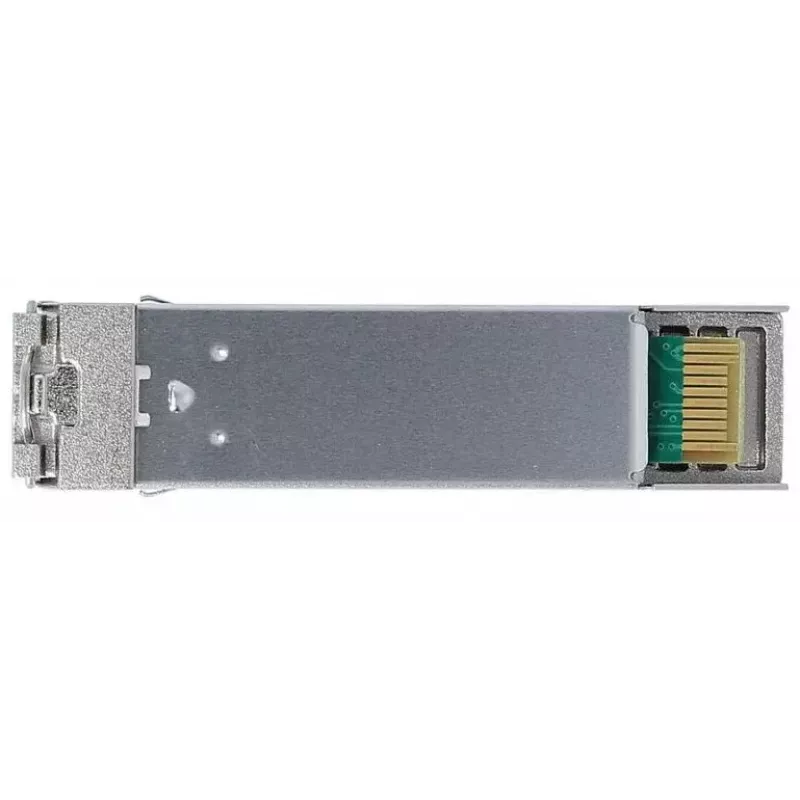

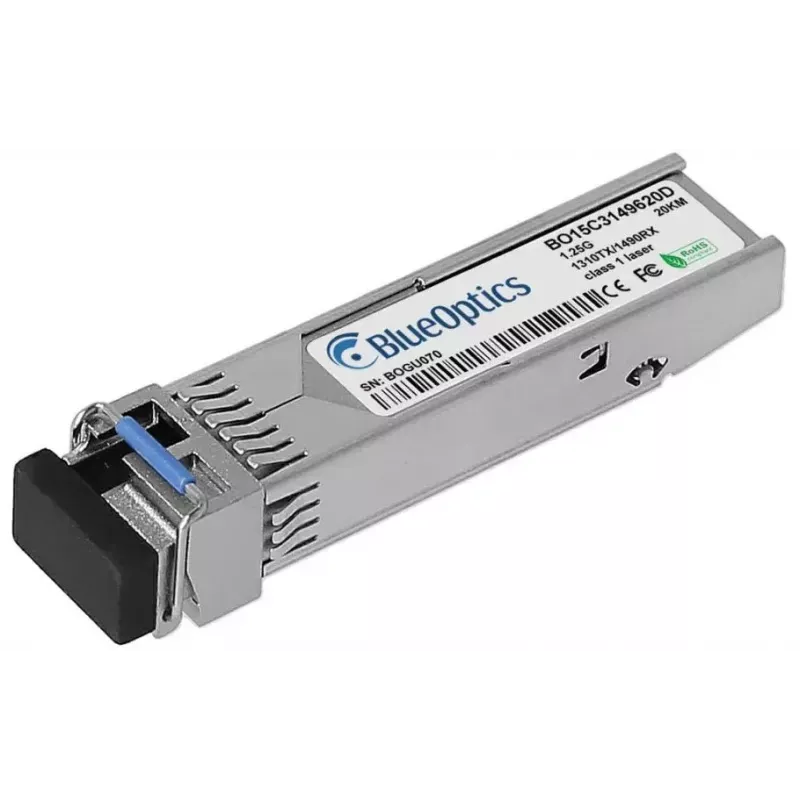

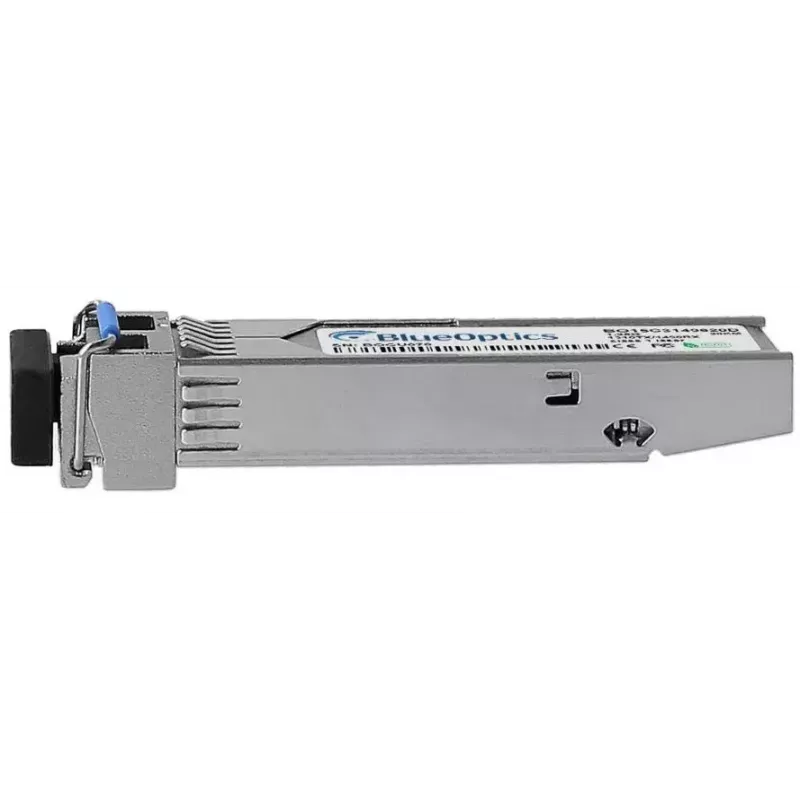

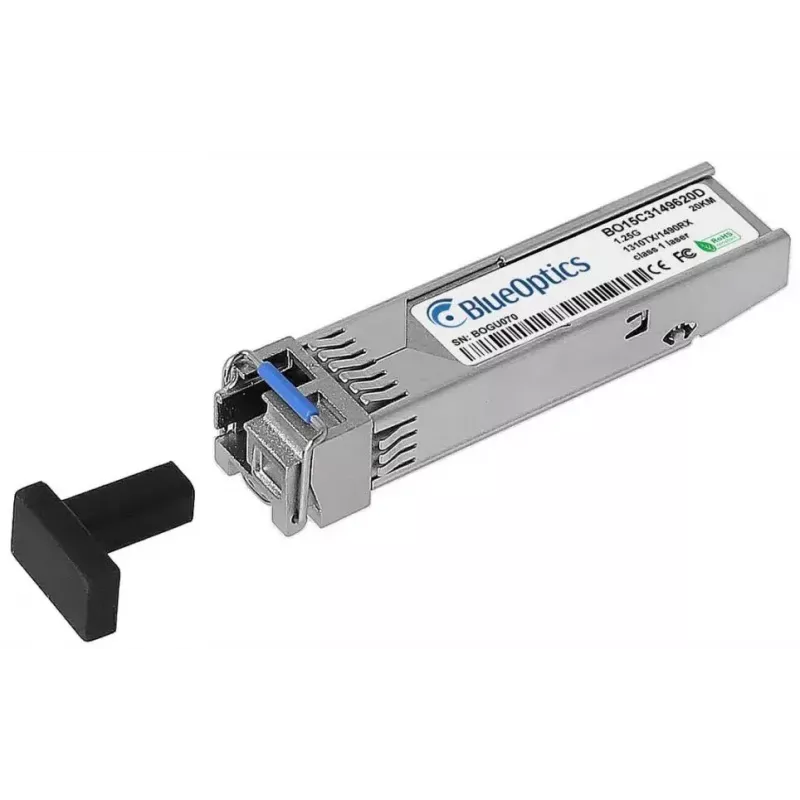

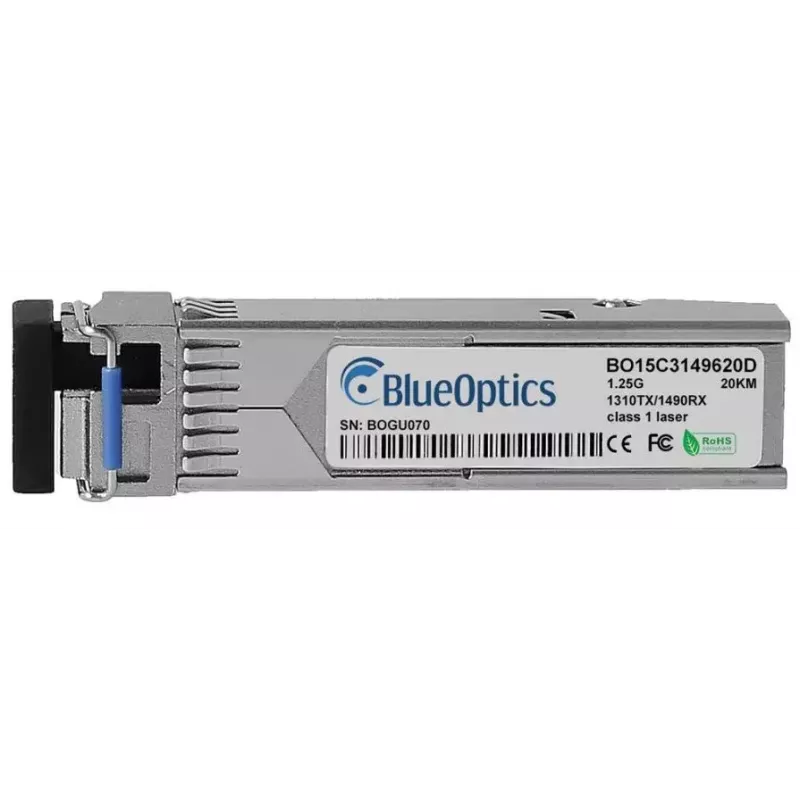

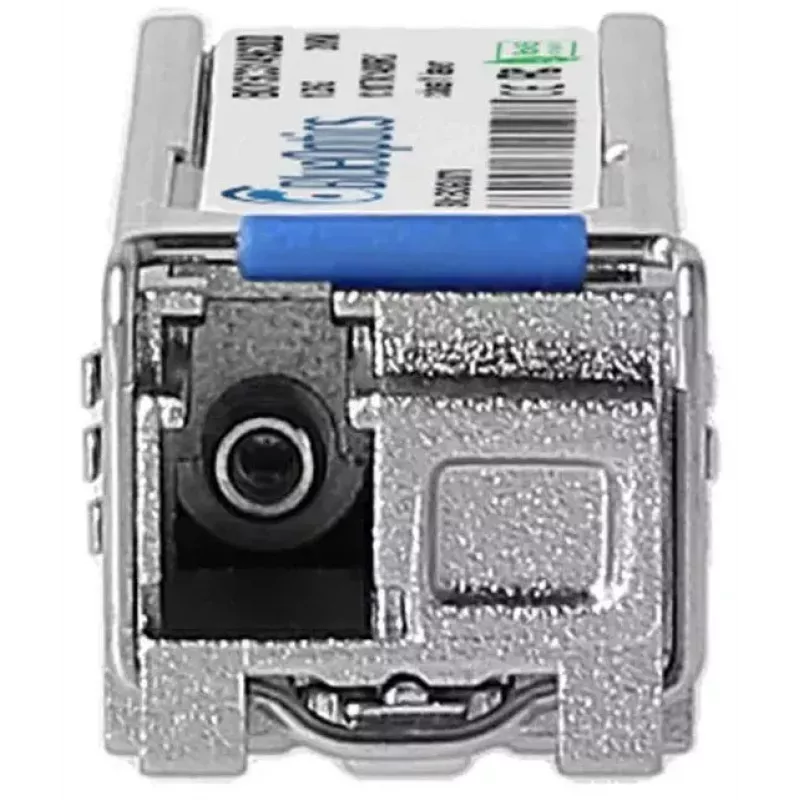

SFP raiduztvērēja modulis BlueOptics SFP-BXU34-20KM-NG-BO 1250 Mbit/s

BlueOptics SFP-BXU34-20KM-NG-BO ir vienmoda šķiedras SFP raiduztvērēja modulis, kas paredzēts datu pārraides ātrumam līdz 1250 Mbit/s un punktu-punktu savienojumiem līdz 20 km attālumā. Modulis ir metāla korpusā, sver aptuveni 20 g un izmanto LC simpleksa savienojumu. Tas atbalsta 1000BASE-BX-U darbību ar raidīšanas viļņa garumu aptuveni 1490 nm un uztveršanas viļņa garumu aptuveni 1310 nm, un ietver digitālo diagnostikas uzraudzību (DDM) galveno optisko parametru reāllaika statusam. Produkts atbilst MSA SFP mehāniskajiem un elektriskajiem standartiem, lai nodrošinātu savietojamību ar saderīgu tīkla aparatūru.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SFP formas faktoru un metāla korpusu mehāniskai stabilitātei un siltuma izkliedēšanai. Ar noteikto MTBF 1 000 000 stundu un pārbaudītu optisko un IC komponentu izmantošanu tas nodrošina ilgu darbības pieejamību operatoru un uzņēmumu tīkliem. Integrētais DDM/DOM atbalsts vienkāršo uzraudzību un apkopi, ziņojot par barošanas spriegumu, lāzera nobīdes strāvu, izejas jaudu, saņemto jaudu un temperatūru, ja resursdators to atbalsta.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Instalējiet SFP raiduztvērēju saderīgā SFP portā savā slēdžā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir ieslēgts saskaņā ar ražotāja norādījumiem. Pievienojiet vienmoda LC simpleksa savienotājkabeli starp šo raiduztvērēju un atbilstošo attālo raiduztvērēju; nodrošiniet pareizu orientāciju BX-U (divvirzienu) savienojumam, lai Tx viļņa garums vienā galā atbilstu Rx viļņa garumam otrā galā. Pārbaudiet savienojuma statusu un, ja pieejams, nolasiet DDM parametrus caur resursdatora pārvaldības saskarni, lai apstiprinātu optiskos jaudas līmeņus un temperatūru gaidītajās robežās.

Ieteikumi

Izmantojiet rūpnīcas kvalitātes vienmoda savienotājkabeļus un ievērojiet šķiedru apstrādes labāko praksi (izvairieties no asiem liekumiem, uzturiet savienotājus tīrus). Apstipriniet resursdatora saderību ar 1000BASE-BX-U SFP moduļiem un iespējojiet DDM/DOM atbalstu pārvaldības saskarnē, ja nepieciešama attālinātā diagnostika. Kritiskiem savienojumiem pirms izvietošanas testējiet moduli savā konkrētajā aparatūrā, lai validētu savietojamību un savienojuma budžetu.
