SFP raiduztvērēja modulis BlueOptics SFP-BXU34-20KM-QN-BO 1250 Mbit/s

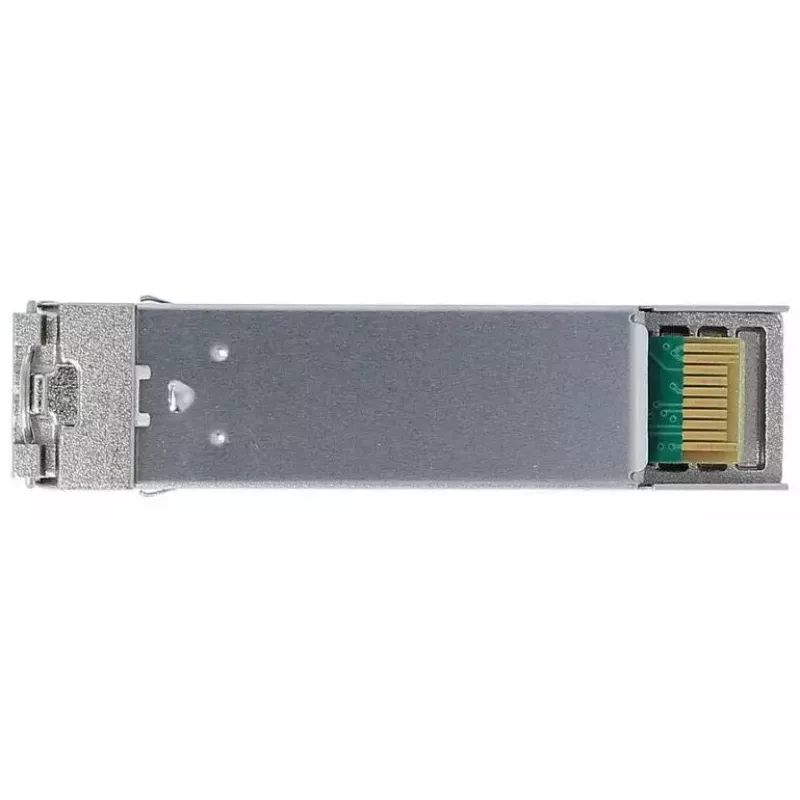

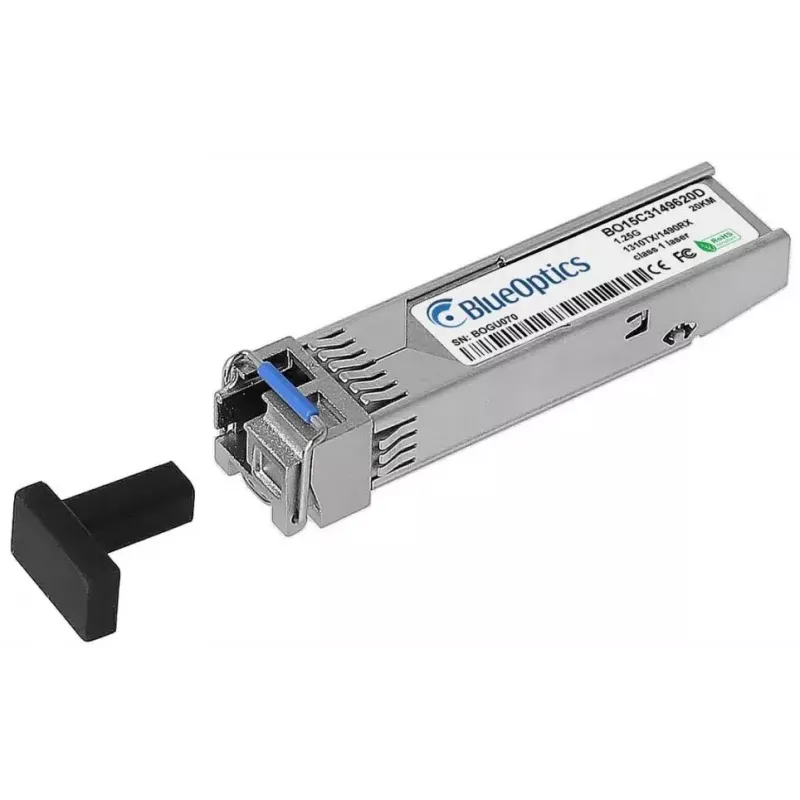

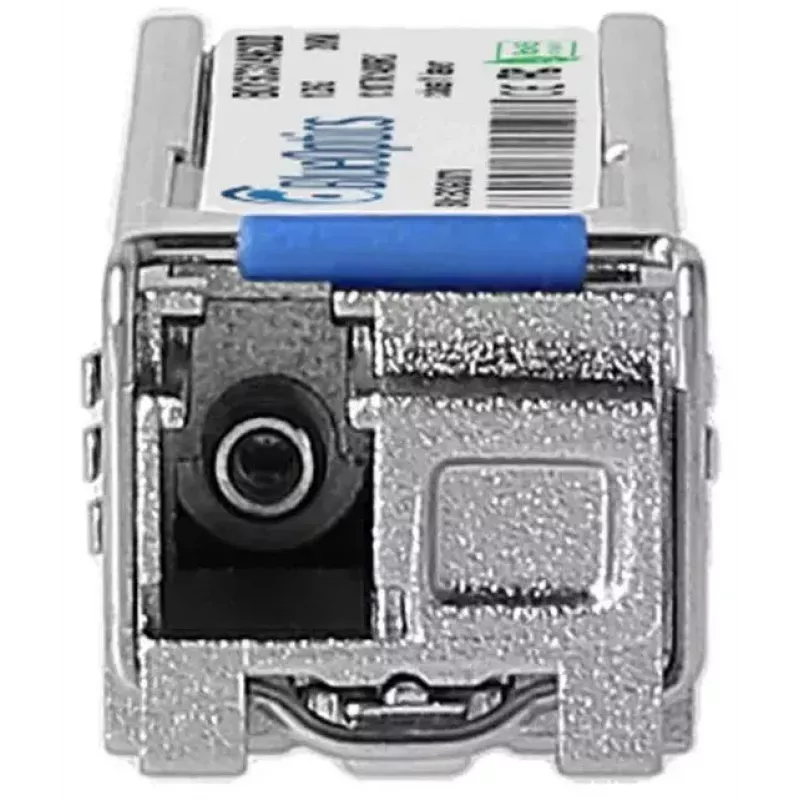

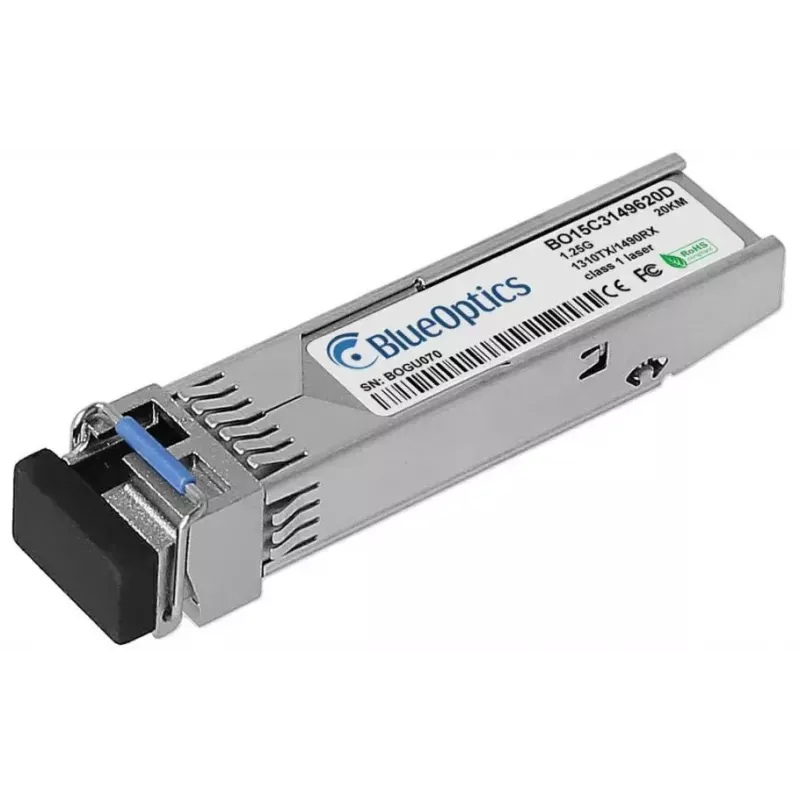

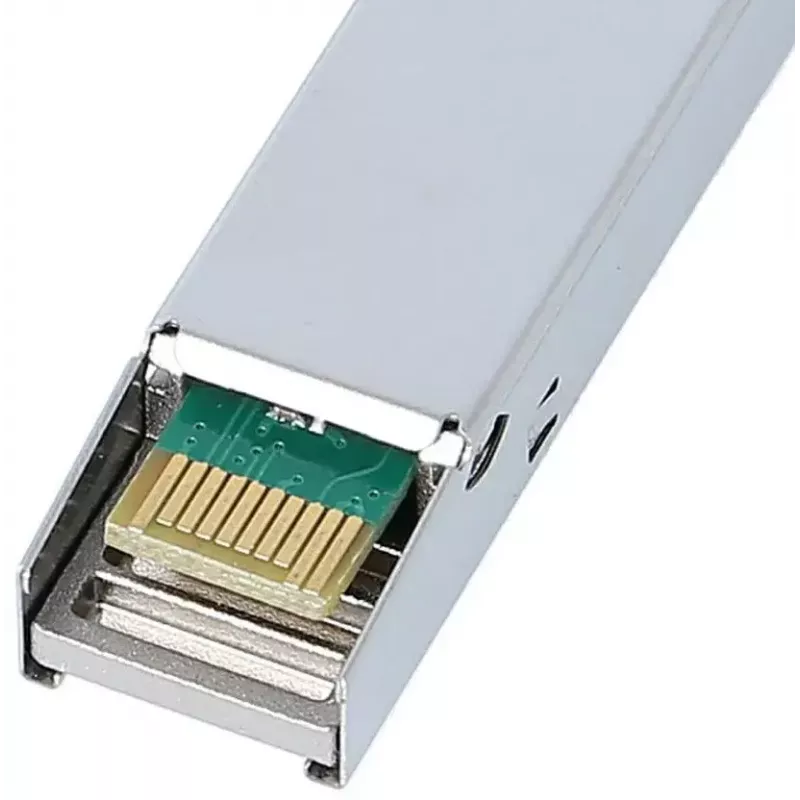

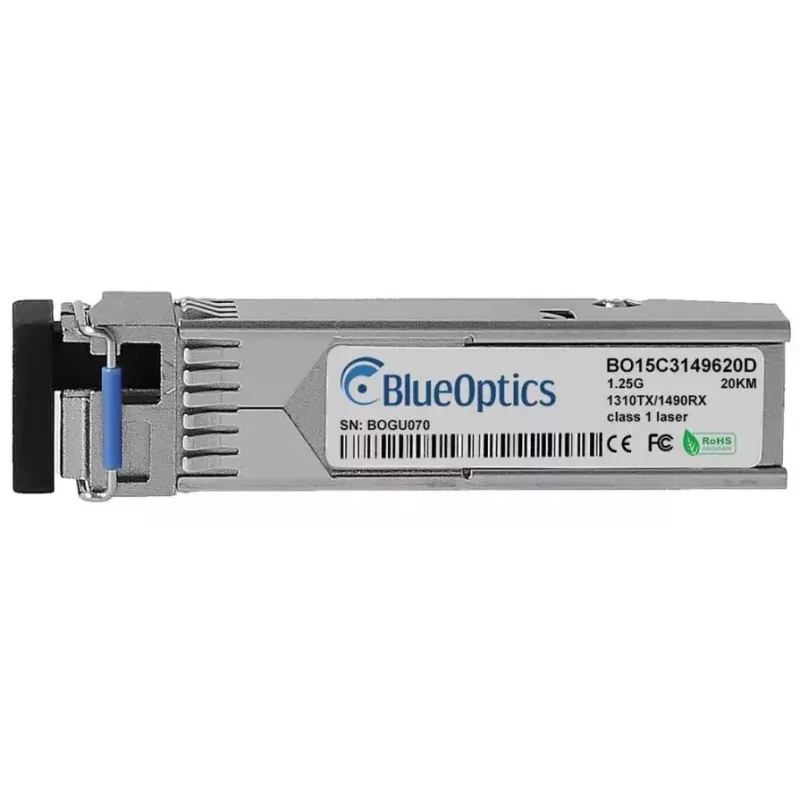

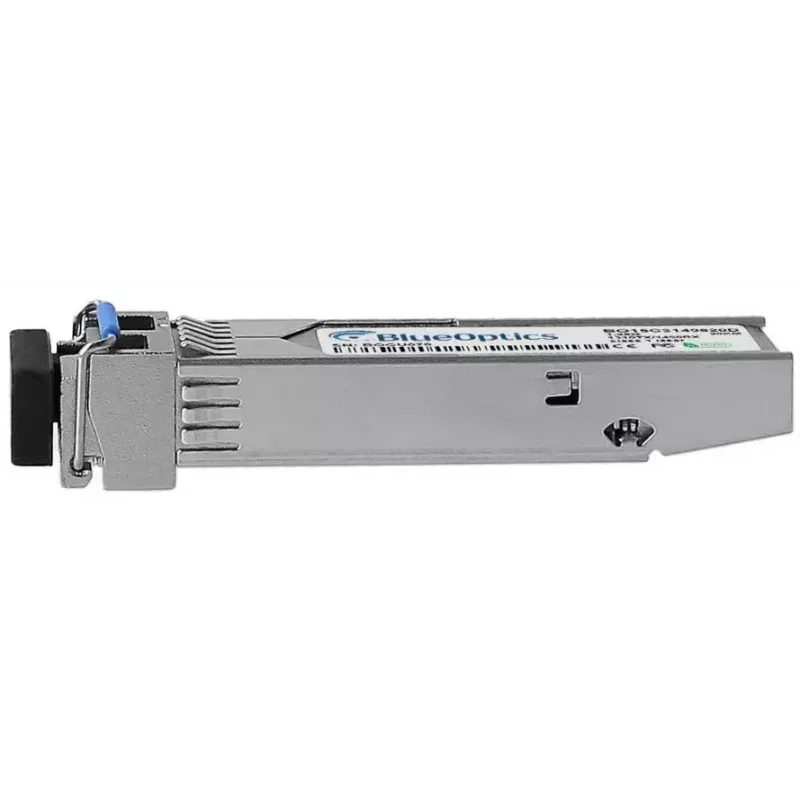

BlueOptics SFP-BXU34-20KM-QN-BO ir viena režīma optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-U lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulim ir metāla korpuss sudraba apdarē, LC simpleksais optiskais savienotājs un kompakts SFP formas faktors, kas piemērots standarta MSA atbilstošiem SFP slotiem. Tas atbalsta asimetriskos viļņu garumus ar raidītāja un uztvērēja pāri (1490 nm raidīšana / 1310 nm uztveršana) pa viena režīma šķiedru un ir specifiskots optiskajām saitēm līdz 20 kilometriem. Modulis ietver digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu, ja resursdatora aparatūra nodrošina šo saskarni, un ir izstrādāts ilgam kalpošanas laikam ar augstu MTBF.

Priekšrocības

Modulis nodrošina sadarbspēju ar MSA atbilstošiem SFP portiem un ir ražots, lai atbilstu rūpnieciskās kvalitātes standartiem stabilai optiskajai veiktspējai. Tā metāla korpuss un mazais svars veicina mehānisko izturību un vieglu apiešanos uzstādīšanas laikā. DDM atbalsts ļauj tiešraidē uzraudzīt galvenos parametrus, piemēram, barošanas spriegumu, lāzera novirzes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, lai vienkāršotu traucējummeklēšanu un apkopi. Raiduztvērējs ir paredzēts kā izmaksu ziņā efektīva saderīga opcija aparatūras platformām, kas pieņem oriģinālā moduļa formas faktoru un uzvedību.

Piemērots

Galvenās specifikācijas

Kā lietot

Pārliecinieties, ka resursdatora ierīce atbalsta SFP 1000BASE-BX-U raiduztvērējus un, ja nepieciešama uzraudzība, ka DDM/DOM saskarne ir iespējota. Uzmanīgi ievietojiet raiduztvērēju tukšā SFP portā, līdz tas nofiksējas; nespiediet moduli ar spēku. Pievienojiet piemērotu viena režīma LC simplekso savienotājkabeli modulim un attālajam galapunktam, ievērojot pareizo polaritāti simpleksajām BX saitēm. Ieslēdziet aprīkojumu un pārbaudiet saites statusu, izmantojot resursdatora ierīces pārvaldības saskarni. Ja izmantojat DDM, pārbaudiet reāllaika diagnostikas parametrus, lai apstiprinātu pareizus darba apstākļus.

Ieteikumi

Izmantojiet augstas kvalitātes viena režīma šķiedru un LC simpleksos savienotājkabeļus, lai sasniegtu norādīto 20 km diapazonu un samazinātu ievades zudumus. Iepriekš pārbaudiet saderību ar konkrēto slēdzi, maršrutētāju vai glabāšanas platformu un pēc uzstādīšanas veiciet saites testu. Kritiskajām saitēm iespējojiet DDM uzraudzību un ieplānojiet periodiskas optiskās jaudas un temperatūras pārbaudes, lai atklātu pakāpenisku degradāciju.
