SFP raiduztvērēja modulis BlueOptics SFP-BXU34-20KM-VA-BO 1250 Mbit/s

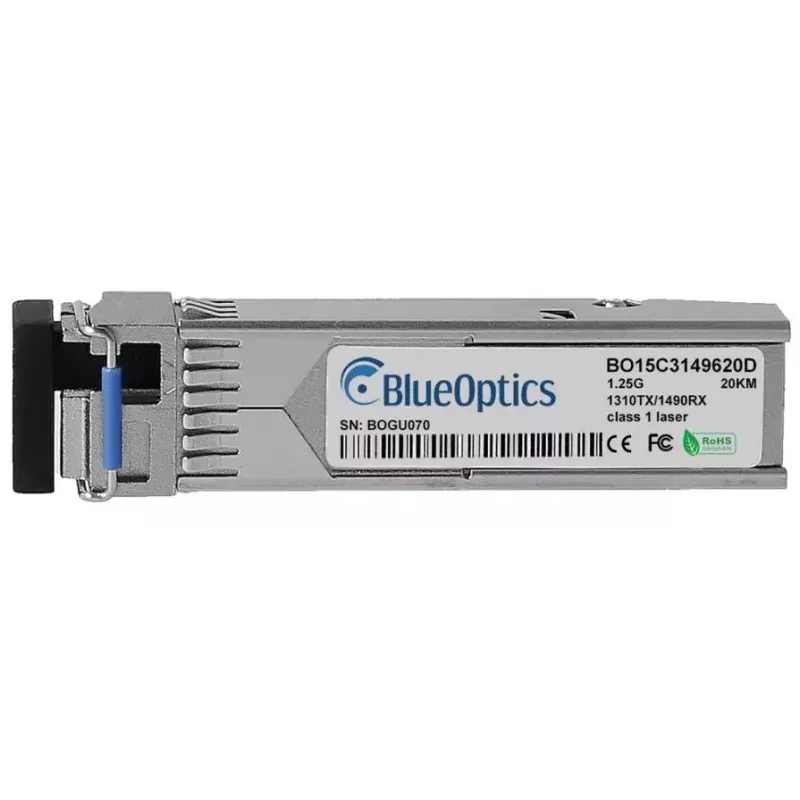

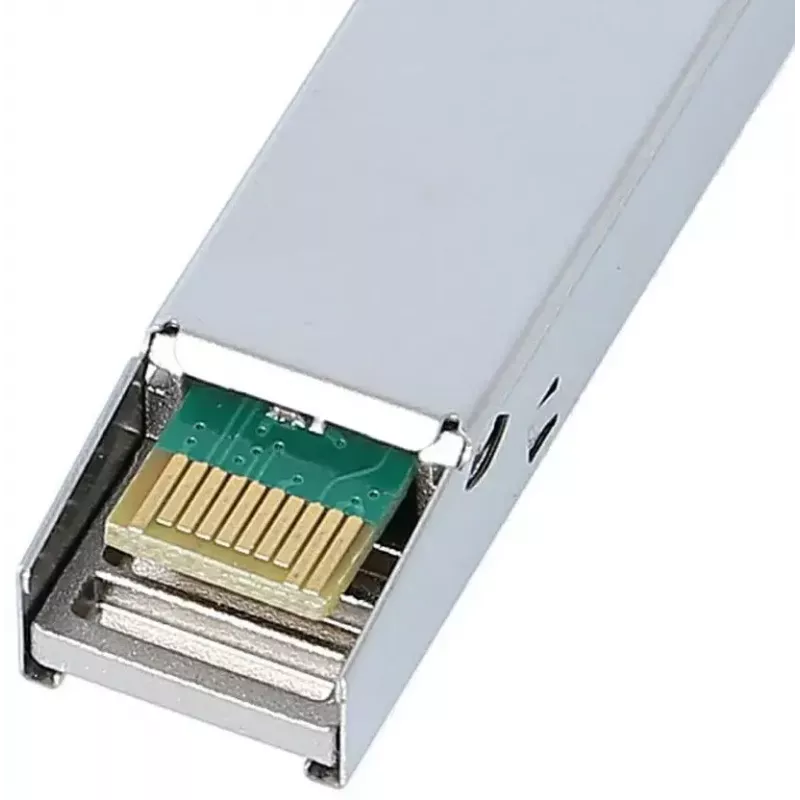

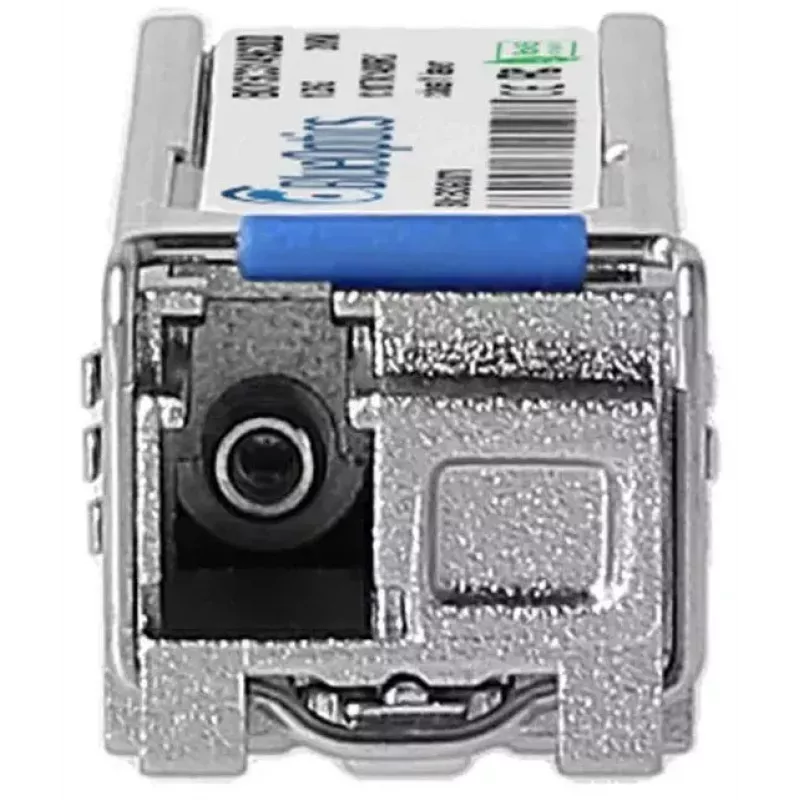

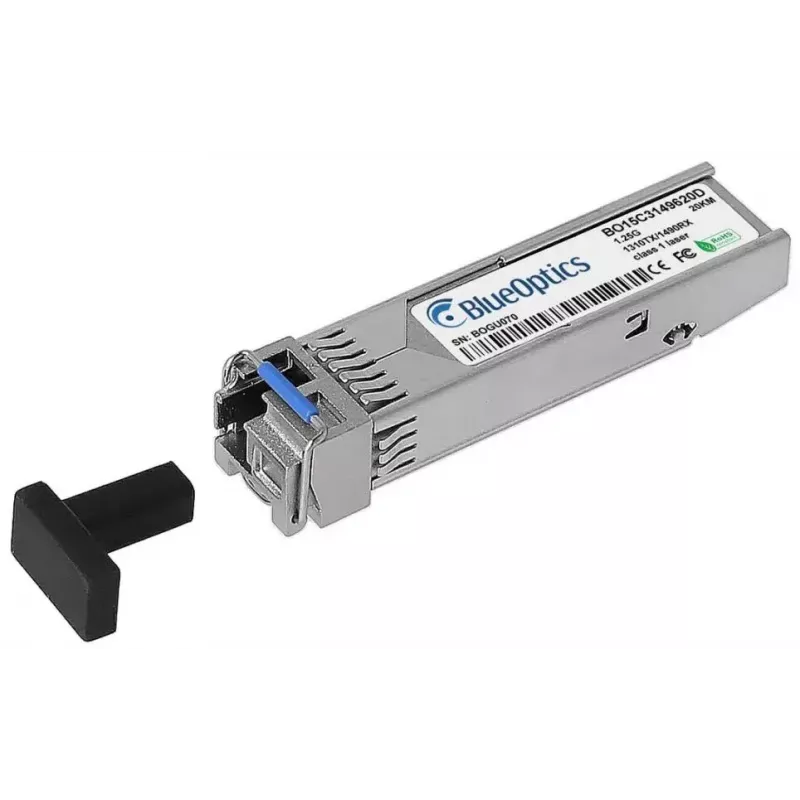

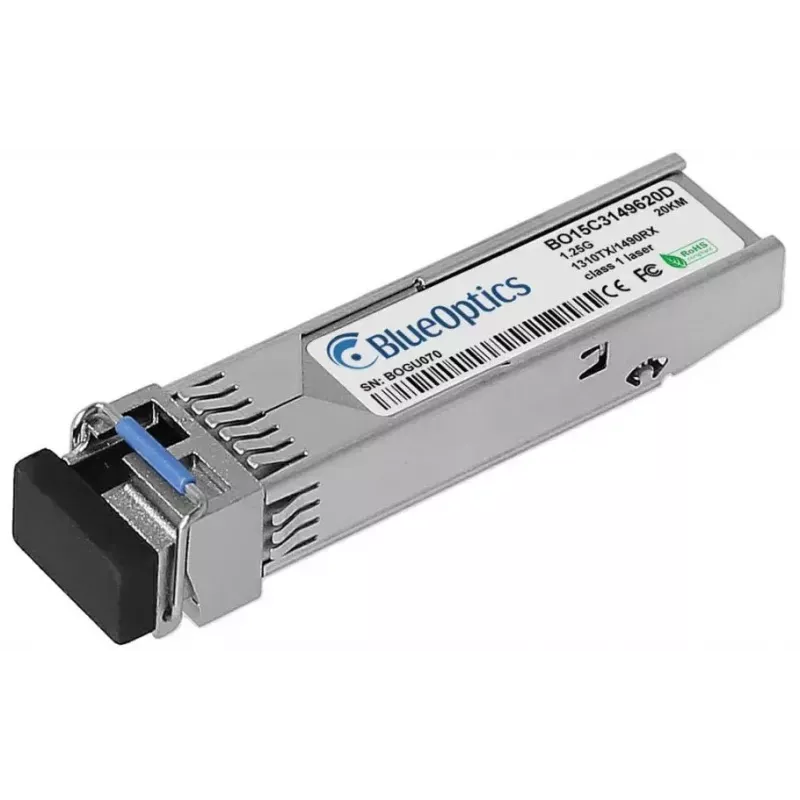

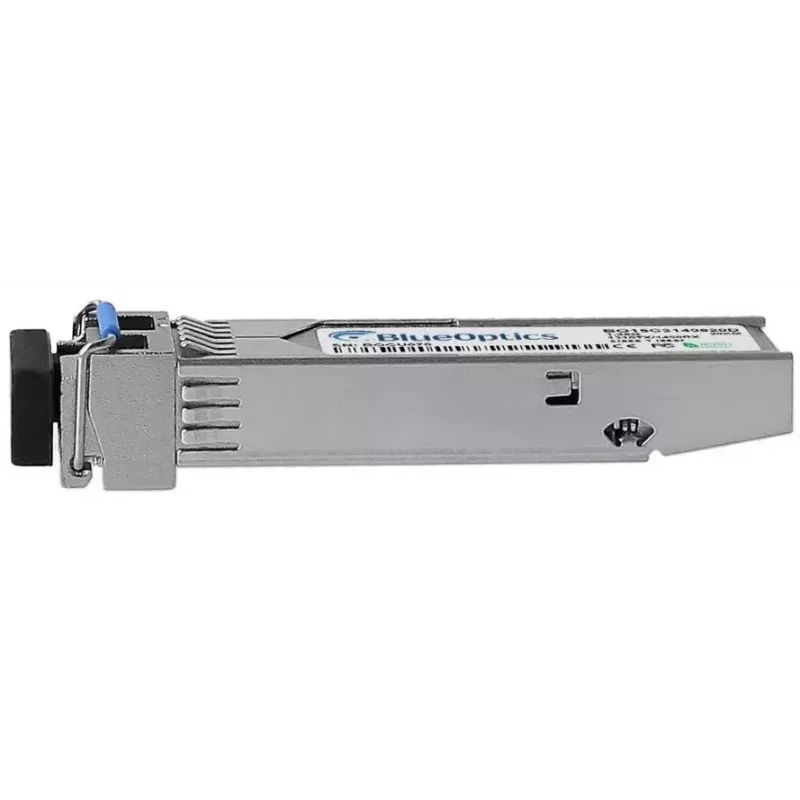

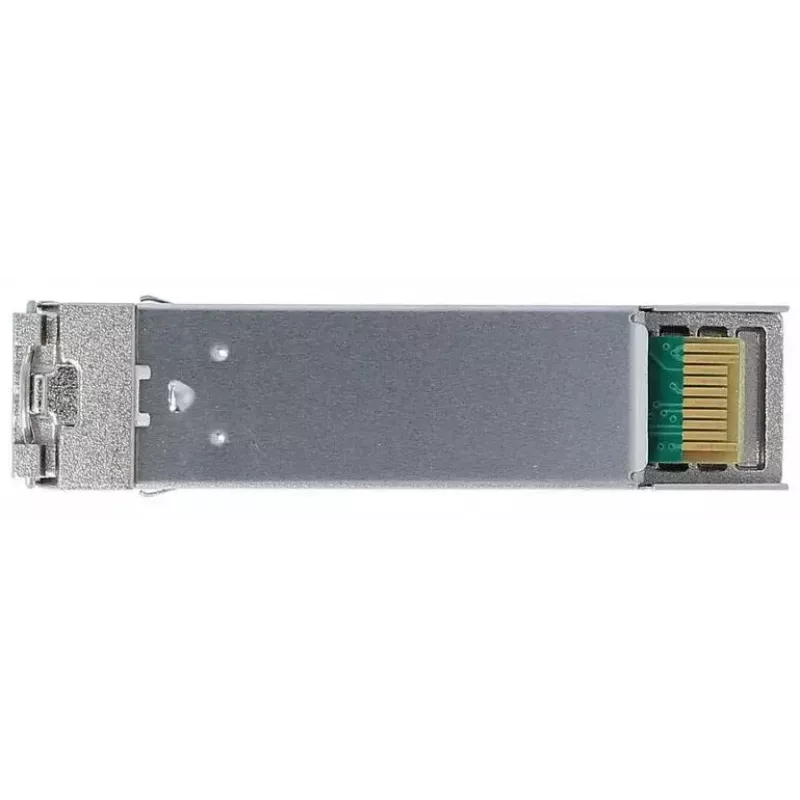

BlueOptics SFP-BXU34-20KM-VA-BO ir vienmoda šķiedras optikas SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-U lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis izmanto LC simplex savienotāju un atbalsta vienvirziena raidīšanas/uztveršanas darbību pa vienu šķiedru, ar nominālajiem viļņu garumiem 1490 nm (raidīšana) un 1310 nm (uztveršana). Ievietots metāla korpusā un sver aptuveni 20 g, tas paredzēts lietošanai tīkla iekārtās, kas pieņem MSA-saderīgus SFP moduļus un atbalsta digitālo diagnostikas uzraudzību (DDM) / digitālo optisko uzraudzību (DOM).

Priekšrocības

Raiduztvērējs piedāvā MSA-saderīgas mehāniskās un elektriskās saskarnes plašai savietojamībai ar komutatoriem, maršrutētājiem un uzglabāšanas sistēmām, kas atbalsta SFP moduļus. Tā metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti, savukārt integrētā DDM/DOM iespēja ļauj reāllaikā uzraudzīt barošanas spriegumu, temperatūru, lāzera nobīdes strāvu, raidīšanas jaudu un uztveršanas jaudu, atvieglojot traucējummeklēšanu un apkopi. Ar MTBF aptuveni 1 000 000 stundu un kompaktu SFP formas faktoru modulis atbalsta ilgtermiņa izvietošanu augstas pieejamības saitēs līdz 20 km pa vienmoda šķiedru.

Piemērots

Galvenās specifikācijas

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai resursdatora ierīce atbalsta MSA-saderīgus SFP raiduztvērējus un DDM, ja nepieciešami diagnostikas rādījumi. Ievietojiet moduli komutatora, maršrutētāja vai multivides pārveidotāja SFP slotā, līdz tas nofiksējas; pievienojiet LC simplex vienmoda savienotājkabeli starp šo raiduztvērēju un atbilstošo attālo raiduztvērēju. Pārliecinieties, ka raidīšanas un uztveršanas virzieni uz vienas šķiedras ir pareizi savienoti (Tx pret Rx). Ja nepieciešams, konfigurējiet resursdatora saskarni 1 Gbps darbībai un apstipriniet saites statusu, izmantojot ierīces pārvaldības saskarni. Ja tiek izmantots DDM, piekļūstiet diagnostikas parametriem, izmantojot resursdatora pārvaldības sistēmu, lai pārbaudītu sprieguma, temperatūras un optiskās jaudas vērtības.

Ieteikumi

Izmantojiet sertificētus vienmoda savienotājkabeļus un uzturiet tīrus LC savienotājus, lai saglabātu saites veiktspēju. Pirms izvietošanas pārbaudiet saderību ar konkrēto aparatūras ražotāju un modeli un, ja iespējams, veiciet testa saiti, lai apstiprinātu pilnu funkcionalitāti un DDM ziņošanu. Izvairieties no moduļa ievietošanas vai izņemšanas pie lielas optiskās jaudas un ievērojiet ESD piesardzības pasākumus apstrādes laikā.
