SFP raiduztvērēja modulis BlueOptics SFP-BXU34-40KM-CP-BO 1250 Mbit/s

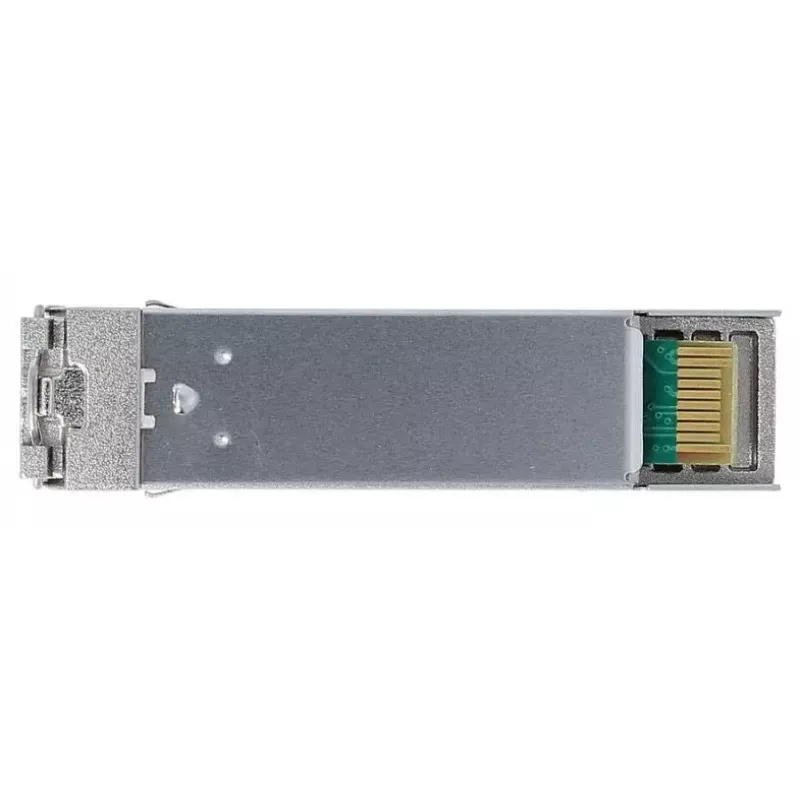

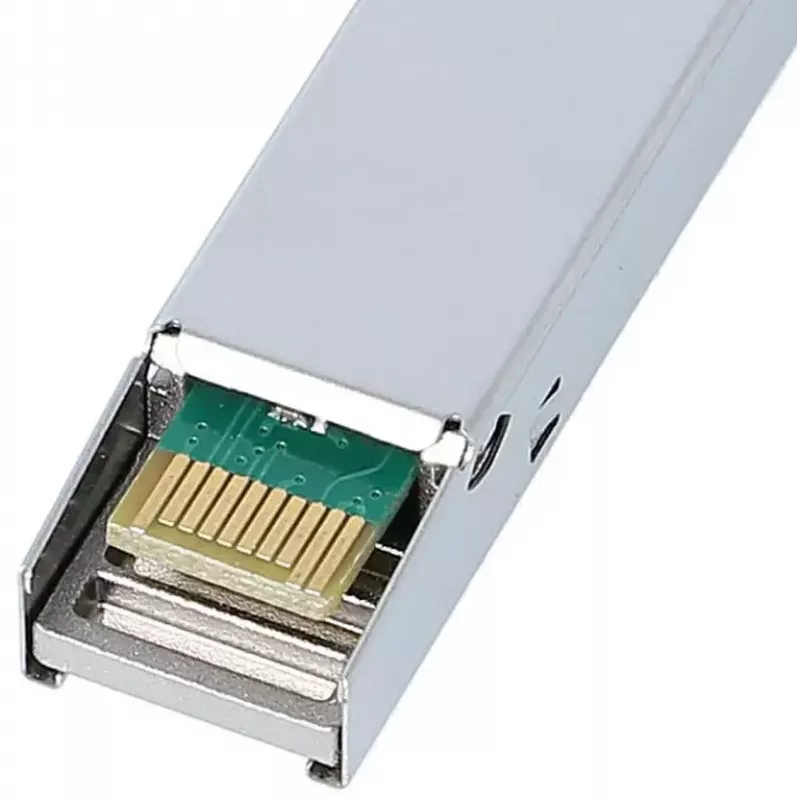

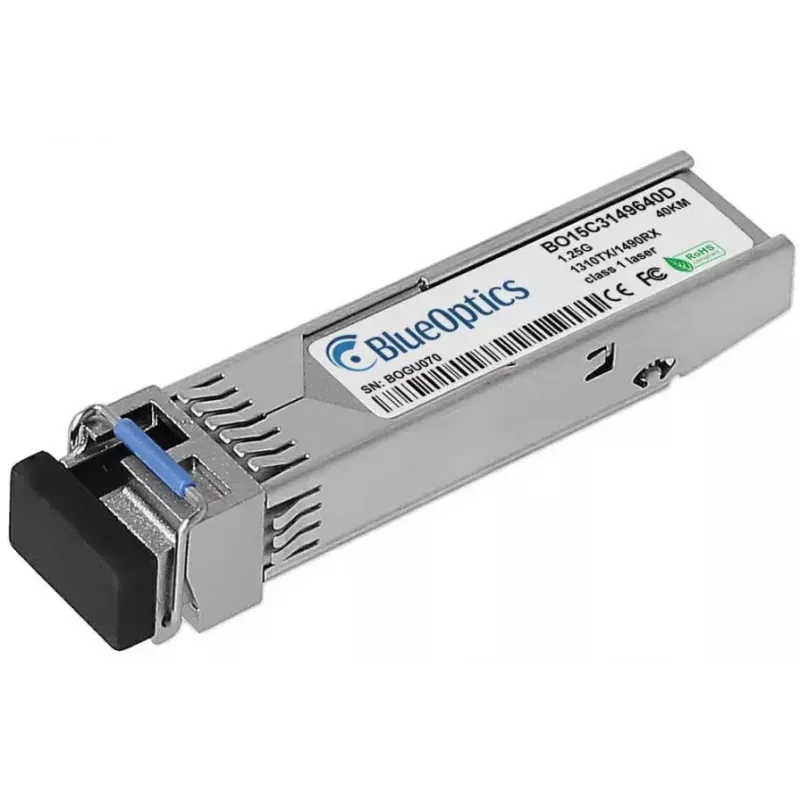

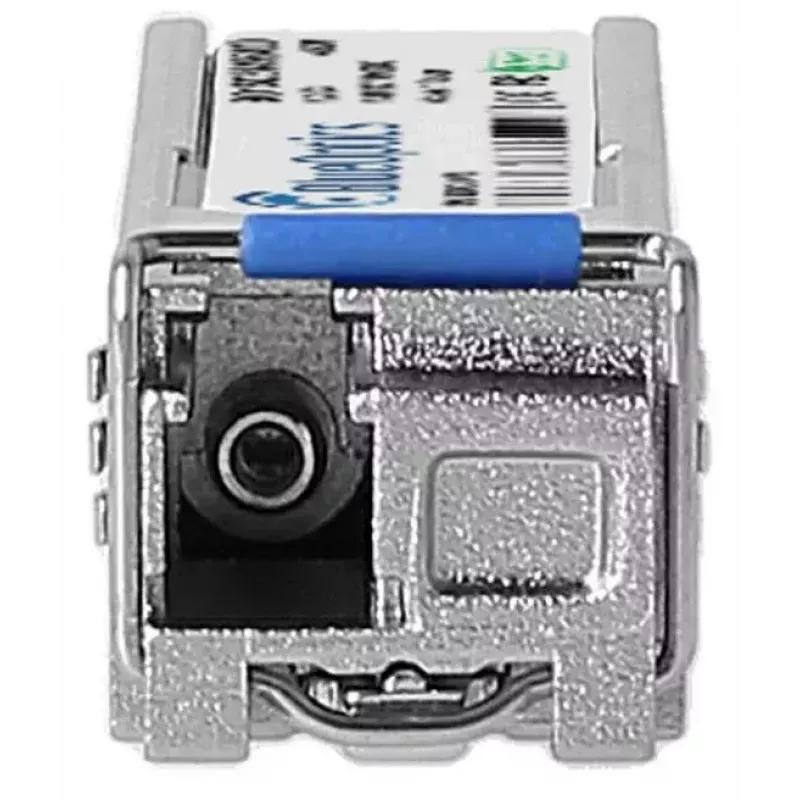

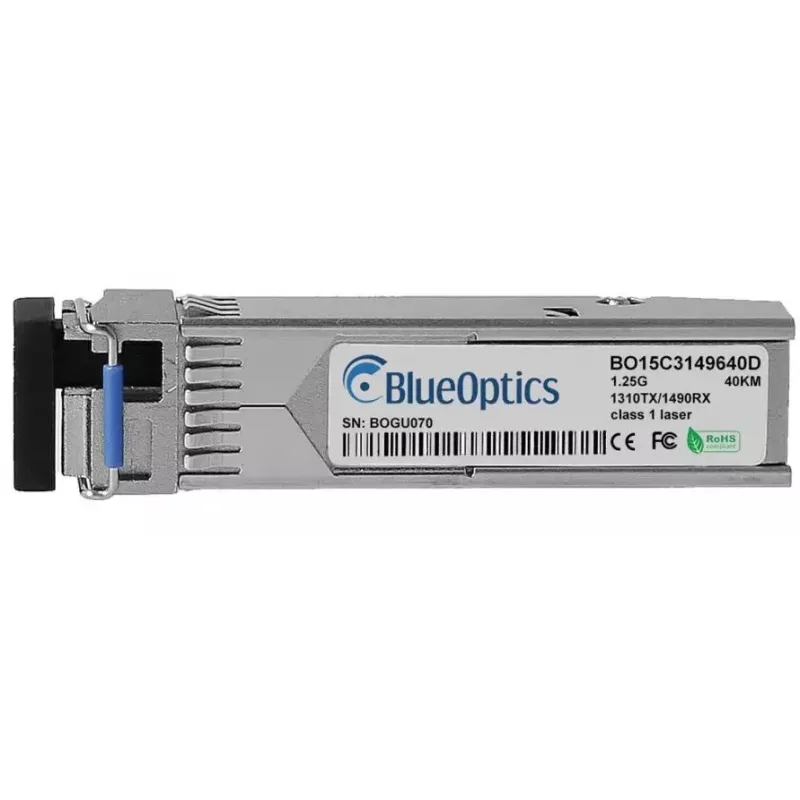

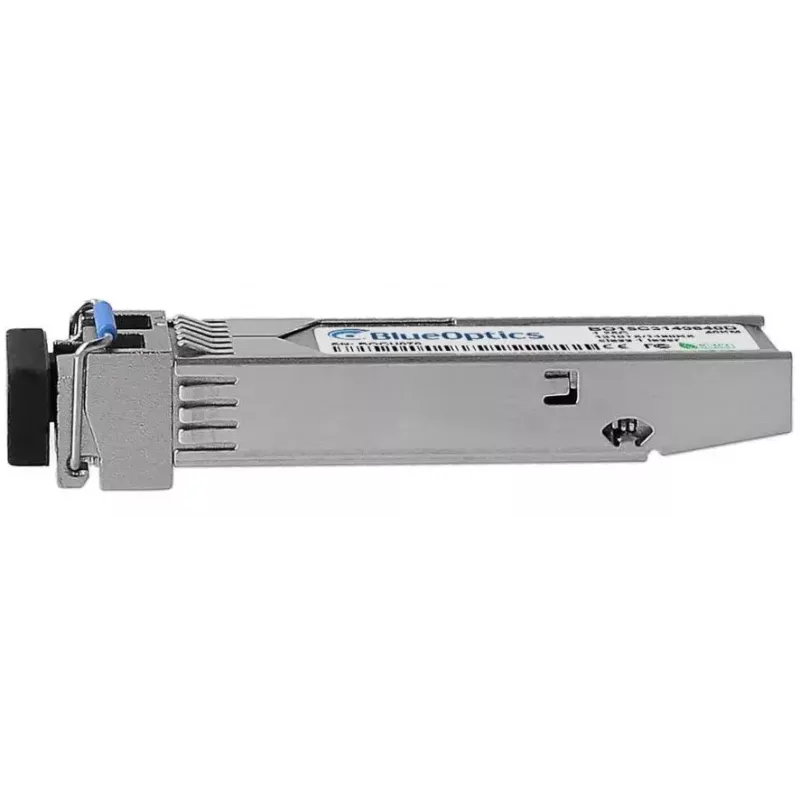

BlueOptics SFP-BXU34-40KM-CP-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem līdz 40 km. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s (1000BASE-BX-U) un izmanto LC simplekso savienotāju ar atsevišķiem pārraides un uztveršanas viļņu garumiem (pārraide 1490 nm, uztveršana 1310 nm). Modulis ir ievietots metāla korpusā mehāniskai stabilitātei un siltuma izkliedēšanai, sver aptuveni 20 g un nodrošina ilgu vidējo laiku starp kļūmēm (MTBF) aptuveni 1 000 000 stundas. Tas atbilst MSA SFP formas faktora standartiem un ietver digitālo diagnostikas uzraudzību (DDM/DOM) darbības parametru reāllaika uzraudzībai, ja to atbalsta resursdatora aparatūra.

Priekšrocības

Raiduztvērējs nodrošina līdz 1,25 Gbit/s spējīgu vienmoda pārraidi līdz 40 km attālumā, vienlaikus saglabājot MSA savietojamību ar parastajām tīkla iekārtām. Metāla korpuss uzlabo izturību un siltuma izkliedi, un DDM atbalsts ļauj attālināti uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, pārraides jaudu, uztveršanas jaudu un temperatūru, ja resursdators to atbalsta. Mazais svars un standarta SFP iepakojums padara to viegli uzstādāmu saderīgos slēdžos, maršrutētājos un citās tīkla ierīcēs.

Piemērots

Galvenās specifikācijas

Lietošanas pamācība

Uzstādiet SFP raiduztvērēju saderīgā resursdatora SFP slotā, līdz tas nofiksējas, pēc tam pievienojiet atbilstošu vienmoda LC simplekso optiskās šķiedras savienotājvadu. Pārliecinieties, vai šķiedras polaritāte atbilst raiduztvērēja TX un RX orientācijai un vai pievienotā ierīce atbalsta 1000BASE-BX-U darbību un DDM, ja nepieciešama diagnostikas uzraudzība. Pārbaudiet savienojuma statusu resursdatora saskarnē un uzraugiet DDM parametrus signāla līmeņiem un temperatūrai, ja pieejami. Noņemiet raiduztvērēju, atbrīvojot fiksatoru un izvelkot to taisni ārā, kad nepieciešama apkope vai nomaiņa.

Ieteikumi

Izmantojiet vienmoda šķiedru ar atbilstošu savienojuma budžetu un zemiem zudumiem savienotājos, lai sasniegtu norādīto 40 km diapazonu. Pirms izvietošanas apstipriniet resursdatora ierīces savietojamību ar 1000BASE-BX-U un DDM, kā arī rīkojieties ar moduli un optiskajiem savienotājiem, izmantojot putekļu vāciņus un ESD piesardzības pasākumus, lai saglabātu veiktspēju un kalpošanas laiku.
