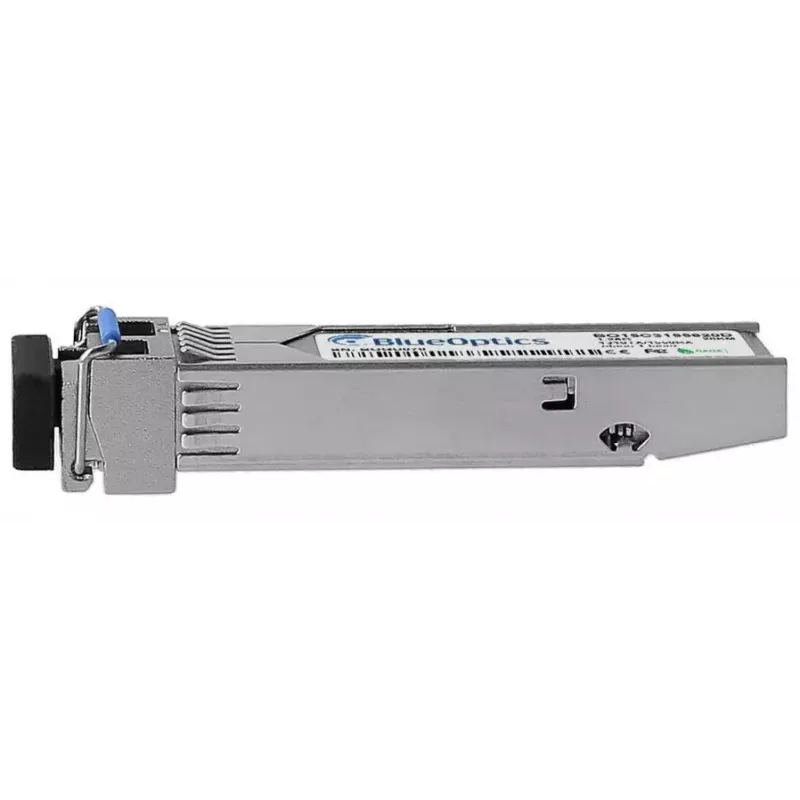

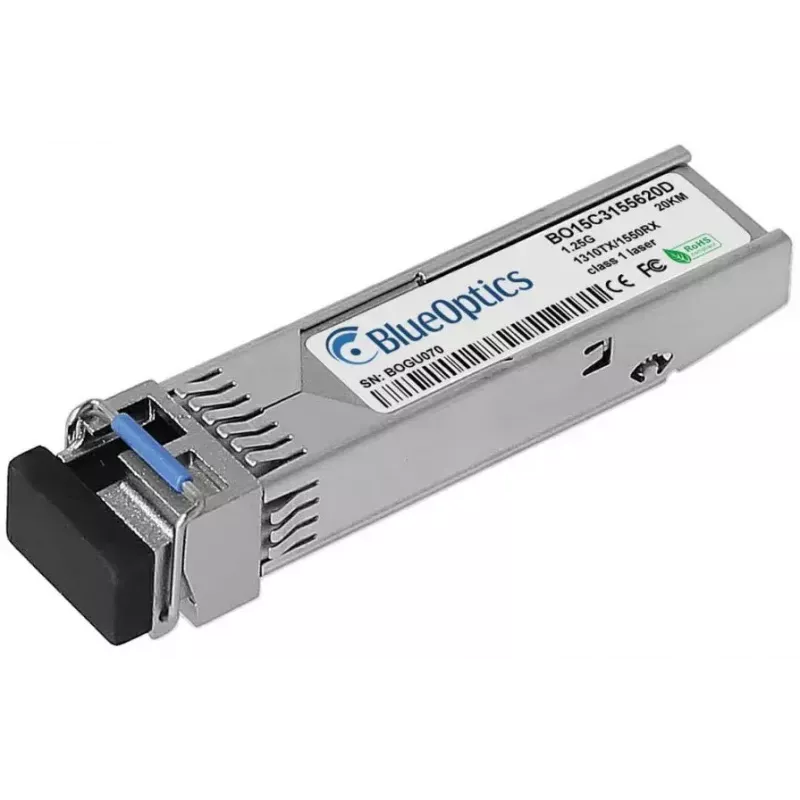

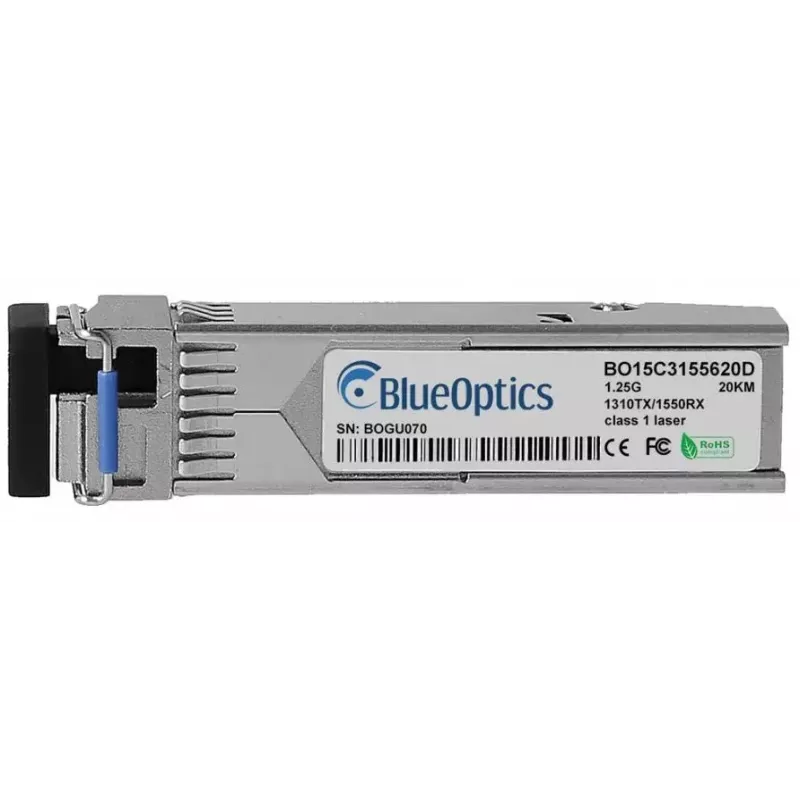

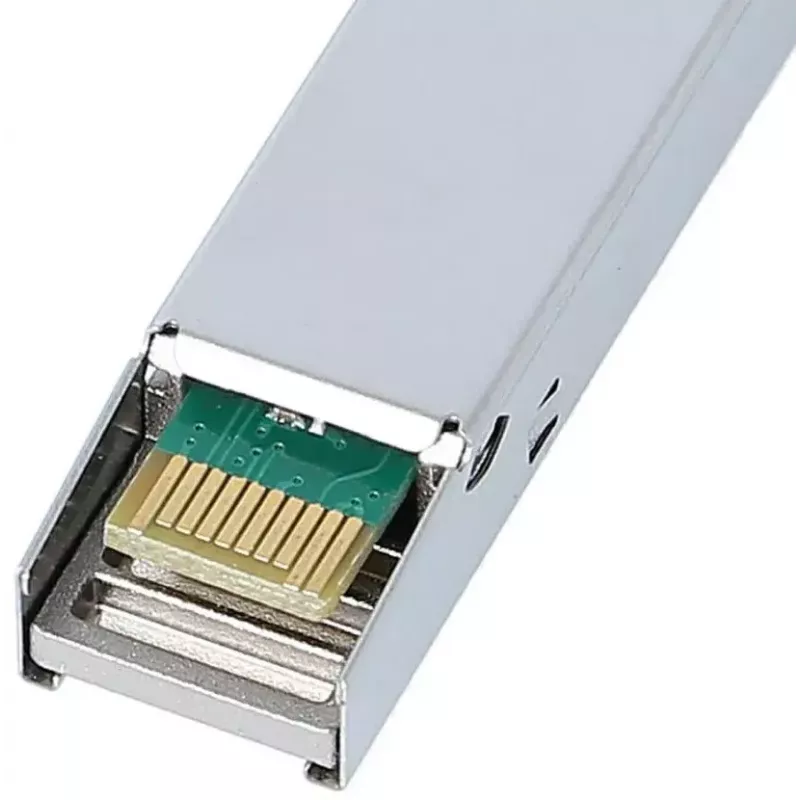

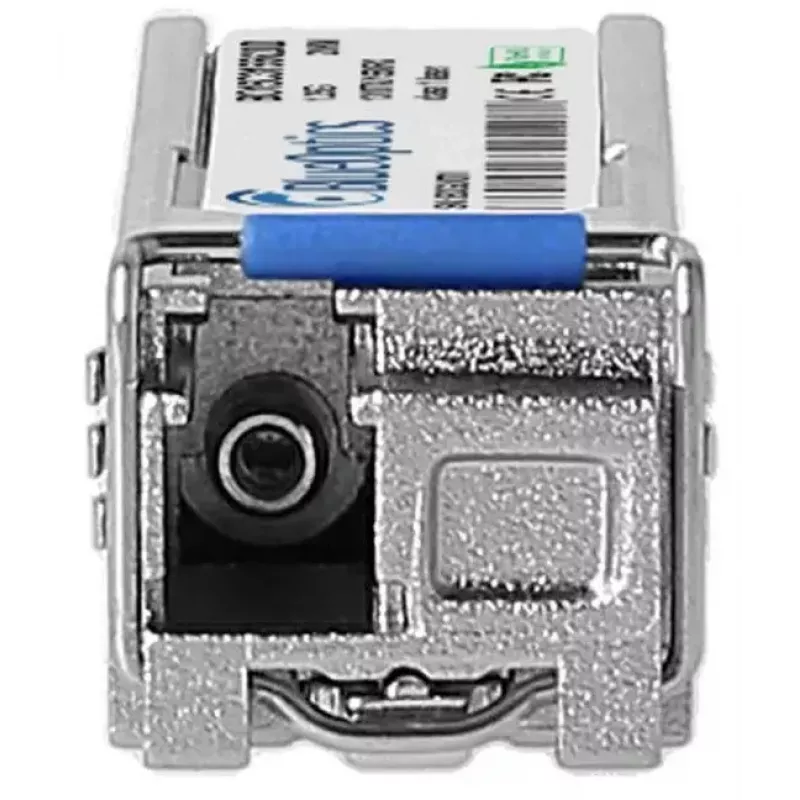

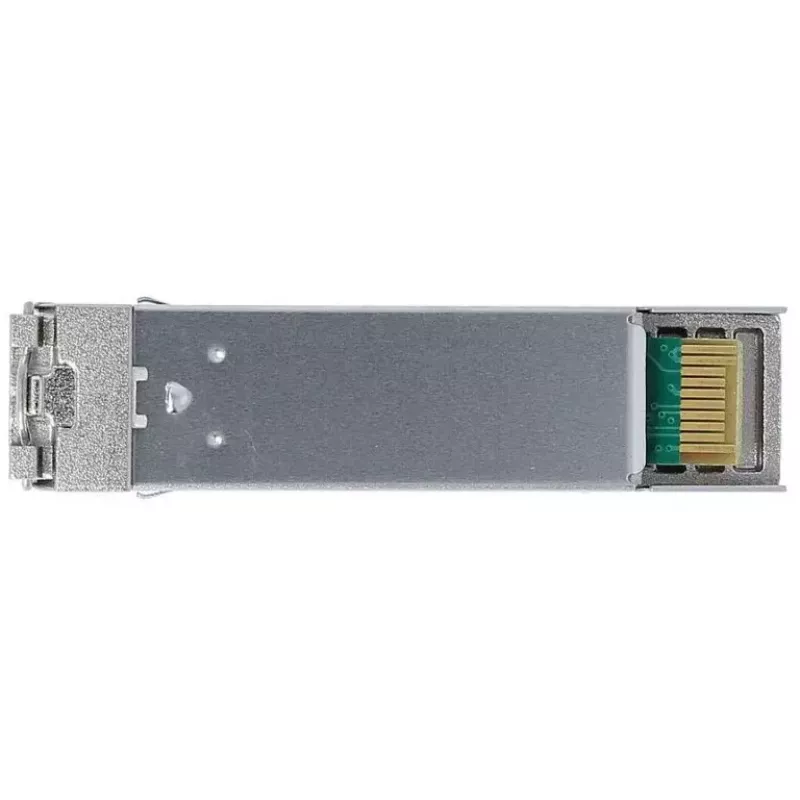

SFP raiduztvērēja modulis BlueOptics SFP-BXU35-20KM-MR-BO 1250 Mbit/s

BlueOptics SFP-BXU35-20KM-MR-BO ir vienmoda šķiedras optikas SFP raiduztvērēja modulis, kas paredzēts tiešajiem optiskajiem kanāliem līdz 20 km. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s (1000BASE-BX-U) un izmanto LC simpleksa saskarni atbilstoši MSA formas faktora specifikācijām. Modulim ir metāla korpuss, kompakts SFP izmērs un norādītais vidējais laiks starp kļūdām (MTBF) 1 000 000 stundu, nodrošinot uzticamu kompaktu risinājumu tīkla ierīcēm, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Modulis īsteno 1000BASE-BX-U raidīšanas/saņemšanas shēmu ar 1550 nm raidītāju un 1310 nm uztvērēju, kas optimizēts vienmoda šķiedrai, nodrošinot abpusēju saziņu pa vienu šķiedru. Atbilstība MSA mehāniskajiem un elektriskajiem standartiem garantē savietojamību ar plašu slēdžu, maršrutētāju un optisko iekārtu klāstu, kas atbalsta SFP optiku. Metāla korpuss un mazais formas faktors veicina mehānisku izturību un efektīvu portu blīvumu. Integrēts digitālās diagnostikas (DDM/DOM) atbalsts, kad to atbalsta resursdators, nodrošina reāllaika uzraudzību barošanas spriegumam, lāzera nobīdes strāvai, optiskajai izejas jaudai, saņemtajai jaudai un temperatūrai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet SFP raiduztvērēju saderīgā SFP slotā tīkla ierīcē, līdz tas nofiksējas, ievērojot ierīces ražotāja norādījumus par karsti pievienojamiem optiskajiem moduļiem. Pievienojiet LC simpleksa vienmoda komutācijas kabeli starp šo raiduztvērēju un attālināto raiduztvērēju, nodrošinot pareizu polaritāti abpusējai vienas šķiedras darbībai (raidīt uz saņemt). Pārbaudiet kanāla statusu un, ja iespējams, nolasiet DDM/DOM parametrus, izmantojot resursdatoru, lai apstiprinātu optiskos līmeņus un moduļa veselību. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, apstrādājot moduli, un aizsargājiet neizmantotos portus ar putekļu vāciņiem.

Ieteikumi

Apstipriniet resursdatora savietojamību ar 1000BASE-BX-U (abpusēju vienas šķiedras) optiku un pārliecinieties, ka tīkla ierīce atbalsta DDM, ja nepieciešama diagnostika. Izmantojiet kvalitatīvu vienmoda šķiedru un LC simpleksa plākstera vadus, kas saskaņoti ar moduļa viļņu garumiem, un uzturiet raiduztvērēja programmaparatūru un ierīču draiverus atjauninātus uzticamai darbībai.
