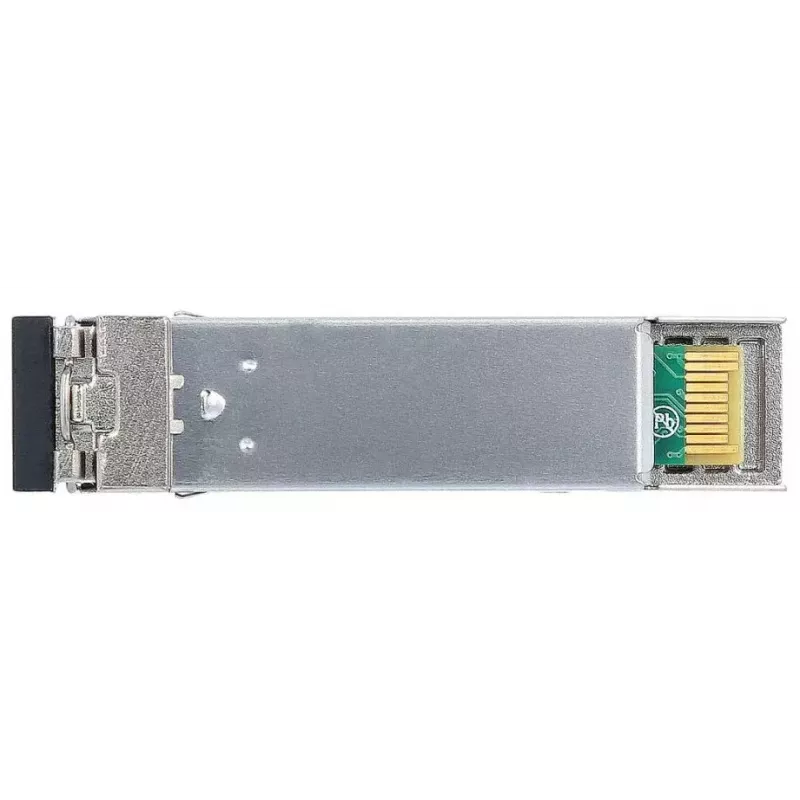

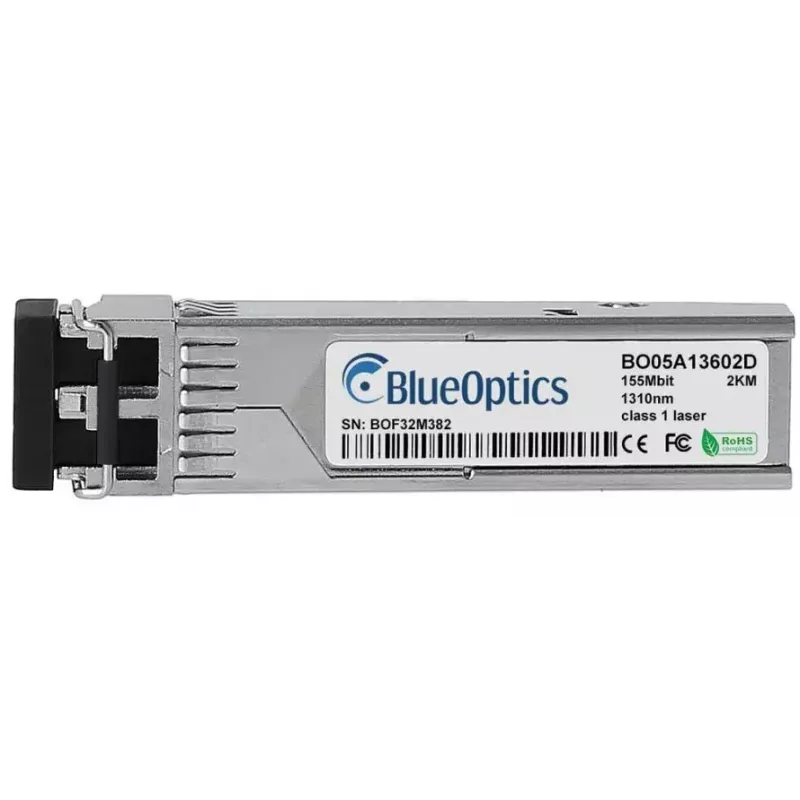

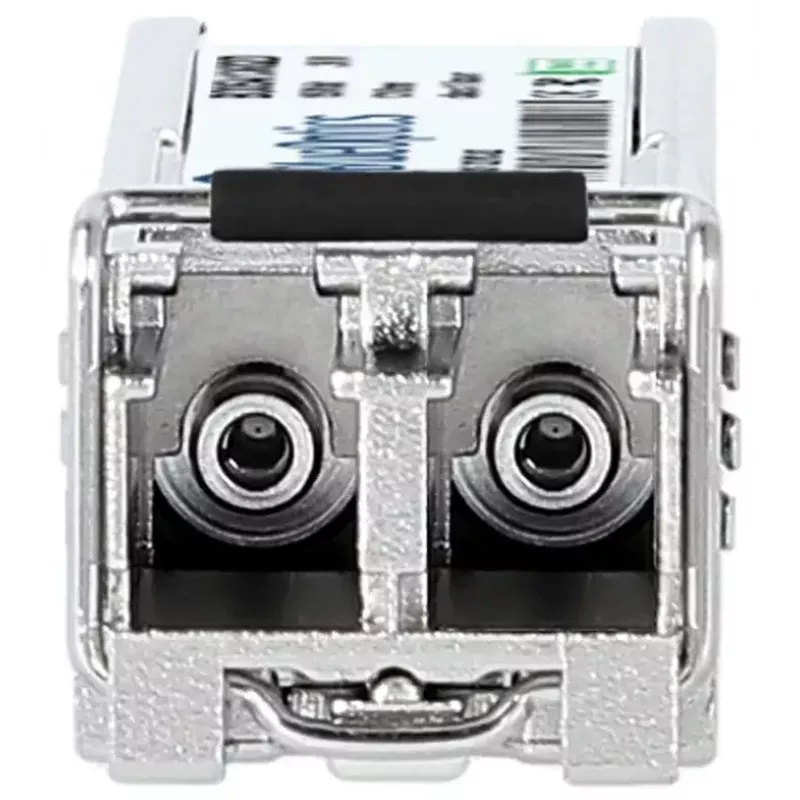

SFP raiduztvērēja modulis BlueOptics SFP-FC-M-A-A-BO 155 Mbit/s 1310 nm

BlueOptics SFP-FC-M-A-A-BO ir neliels, maināms optiskās šķiedras raiduztvērēja modulis, kas paredzēts optiskajiem datu savienojumiem ar maksimālo pārraides ātrumu 155 Mbit/s. Tas darbojas ar 1310 nm viļņa garumu, ir aprīkots ar SFP saskarni un LC duplekso optisko savienotāju, un tam ir kompakts metāla korpuss, kura svars ir aptuveni 3 g. Modulis izmanto 3,3 V barošanas spriegumu un ir paredzēts integrēšanai tīkla iekārtās, kas pieņem SFP formāta raiduztvērējus.

Priekšrocības

Šis SFP raiduztvērējs atbilst standartizētajām SFP formas faktora specifikācijām un ir izstrādāts, lai izpildītu parastās MSA savietojamības prasības, nodrošinot vienkāršu ievietošanu saderīgos slēdžos, maršrutētājos un citās tīkla ierīcēs. 1310 nm optiskais viļņa garums un LC dupleksais savienojums ļauj vienlaicīgi pārraidīt un uztvert kanālus pa atsevišķām šķiedrām, savukārt metāla korpuss nodrošina mehānisku izturību un EMI aizsardzību. Nelielais svars un kompaktie izmēri samazina aizņemto vietu vidēs ar lielu pieslēgvietu blīvumu.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics SFP raiduztvērēju, ievietojot to brīvā SFP slotā saderīgā tīkla iekārtā, līdz tas nofiksējas. Pievienojiet LC dupleksos optiskos savienotājvadus modulim – vienu šķiedru raidīšanai un otru uztveršanai –, ievērojot pareizu polaritāti. Ieslēdziet resursdatora ierīci un pārbaudiet savienojuma statusu ierīces pārvaldības saskarnē. Ja resursdators atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), iespējojiet vai pieprasiet diagnostikas datus, lai skatītu reāllaika parametrus, piemēram, barošanas spriegumu, optisko izejas un ieejas jaudu, lāzera nobīdes strāvu un moduļa temperatūru.

Ieteikumi

Izmantojiet daudzmodu vai vienmoda šķiedru atbilstoši sistēmas konstrukcijai un pārliecinieties, ka savienotājvadi un savienotājpaneļi ir paredzēti 1310 nm darbībai. Apstipriniet resursdatora ierīces savietojamību ar trešo pušu SFP moduļiem un pārbaudiet, vai iekārta atbalsta DDM/DOM funkcionalitāti, lai piekļūtu uzraudzības iespējām. Rūpīgi rīkojieties ar optisko savienotāju gala virsmām un turiet putekļu vāciņus uzliktus, kad savienojums nav izveidots, lai izvairītos no signāla zudumiem vai bojājumiem.
