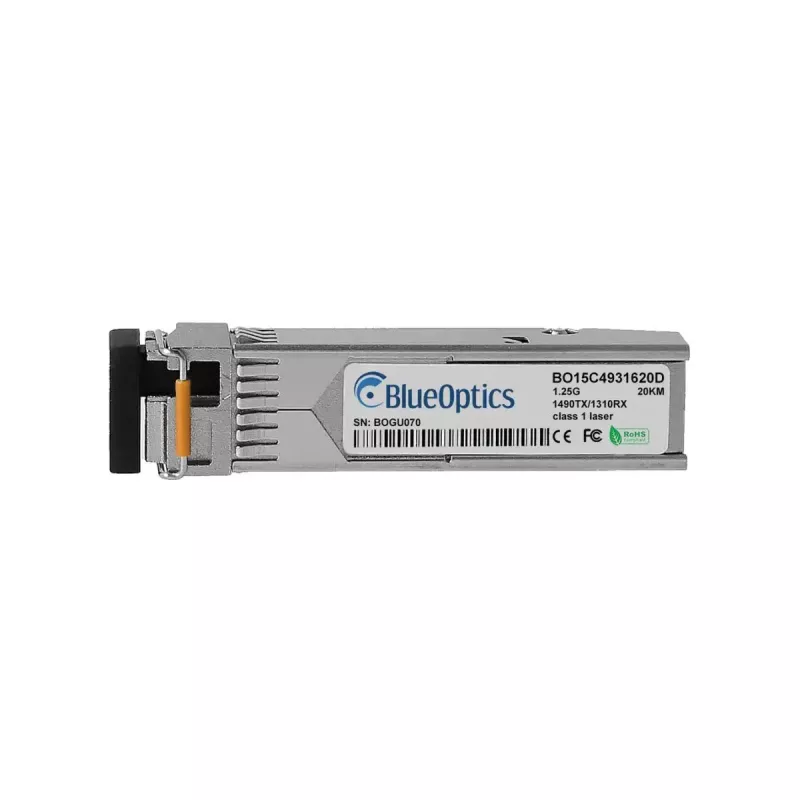

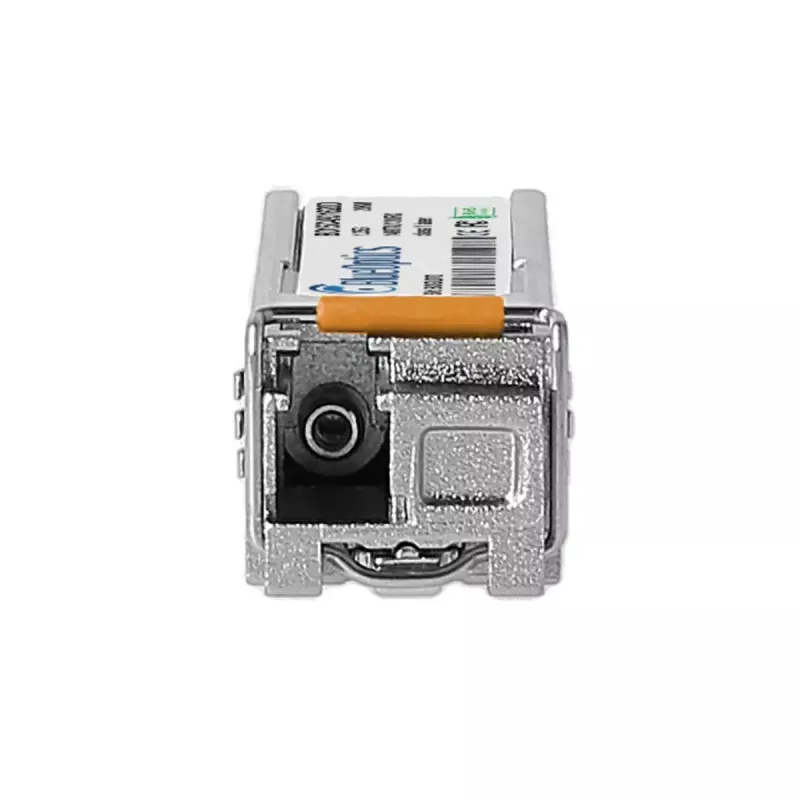

SFP raiduztvērēja modulis BlueOptics SFP-GD-BX43-BO 1250 Mbit/s

BlueOptics SFP-GD-BX43-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas izstrādāts lietošanai 1000BASE-BX-D lietojumos ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Ievietots metāla korpusā un sver aptuveni 3 g, modulis darbojas no 3,3 V barošanas un nodrošina dupleksu optisko saiti, izmantojot LC simplex savienotāju. Raiduztvērējs izmanto atsevišķus raidīšanas un uztveršanas viļņu garumus (raida 1310 nm, uztver 1490 nm) un atbalsta vienšķiedras divvirzienu pārraidi attālumos līdz aptuveni 20 km, ja tiek izmantota piemērota vienmoda optiskā šķiedra.

Priekšrocības

Modulis atbilst MSA standartiem un ir saderīgs ar MRV platformām, kas atbalsta oriģinālo SFP-GD-BX43 formas faktoru un protokolu, nodrošinot vienkāršu esošo iekārtu nomaiņu vai paplašināšanu. Izgatavots ar augstas kvalitātes optiskajiem lāzeriem un IC komponentiem, tas piedāvā stabilu optisko veiktspēju, ilgu darbības mūžu un mazu svaru. Integrētais digitālās diagnostikas monitorings (DDM/DOM) nodrošina reāllaika telemetrijas datus par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztverto jaudu un temperatūru, lai atvieglotu apkopi un traucējummeklēšanu. Metāla korpuss veicina mehānisko izturību un elektromagnētisko noturību.

Piemērots

• 1000BASE-BX-D Ethernet saitēm pa vienmoda optisko šķiedru
• Optiskās šķiedras savienojumiem starp MRV saderīgiem slēdžiem un maršrutētājiem
• Liela attāluma augšupsaitēm un starpvietņu savienojamībai līdz ~20 km
• Glabāšanas tīkliem un Fibre Channel over Ethernet lietojumiem līdz 1,25 Gbit/s

Galvenās specifikācijas

• Saskarnes veids: SFP (LC simplex savienotājs)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1,25 Gbit/s)
• Optiskie viļņu garumi: TX 1310 nm / RX 1490 nm divvirzienu vienšķiedras darbībai
• Pārraides vide: vienmoda optiskā šķiedra (vienšķiedras divvirzienu)
• Tipiskais darbības attālums: līdz aptuveni 20 km (atkarīgs no šķiedras un saites budžeta)
• Barošana: 3,3 V ieeja
• Ierīces materiāls un krāsa: metāla korpuss, sudraba
• Svars: aptuveni 3 g
• Digitālā diagnostika: DDM/DOM saskaņā ar SFF-8472 (barošanas spriegums, nobīdes strāva, Tx jauda, Rx jauda, temperatūra)

Kā lietot

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā slēdzī, maršrutētājā vai citā MRV saderīgā iekārtā, kad ierīce ir izslēgta vai ievērojot ražotāja norādījumus par karsto nomaiņu. Savienojiet LC simplex vienmoda ielāpu vadu starp šo raiduztvērēju un attālo raiduztvērēju; pārliecinieties, ka attālais gals ir konfigurēts papildinošajiem viļņu garumiem. Pārbaudiet saites statusu un izmantojiet resursdatora konsoli vai pārvaldības saskarni, lai pārraudzītu DDM vērtības, ja tās tiek atbalstītas. Pārbaudiet, vai resursdatora programmaparatūra pieņem trešo pušu BlueOptics moduļus, ja ir kādas ražotāja bloķēšanas pārbaudes.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC simplex ielāpu vadus, lai sasniegtu norādīto attālumu un signāla kvalitāti. Pārliecinieties, ka tīkla iekārta atbalsta 1000BASE-BX-D un DDM/DOM, ja nepieciešama diagnostikas telemetrija. Nomainot esošos moduļus, izslēdziet strāvu vai ievērojiet ražotāja karstās nomaiņas norādes un pirms plašas ieviešanas pārbaudiet saderību testa vidē.
