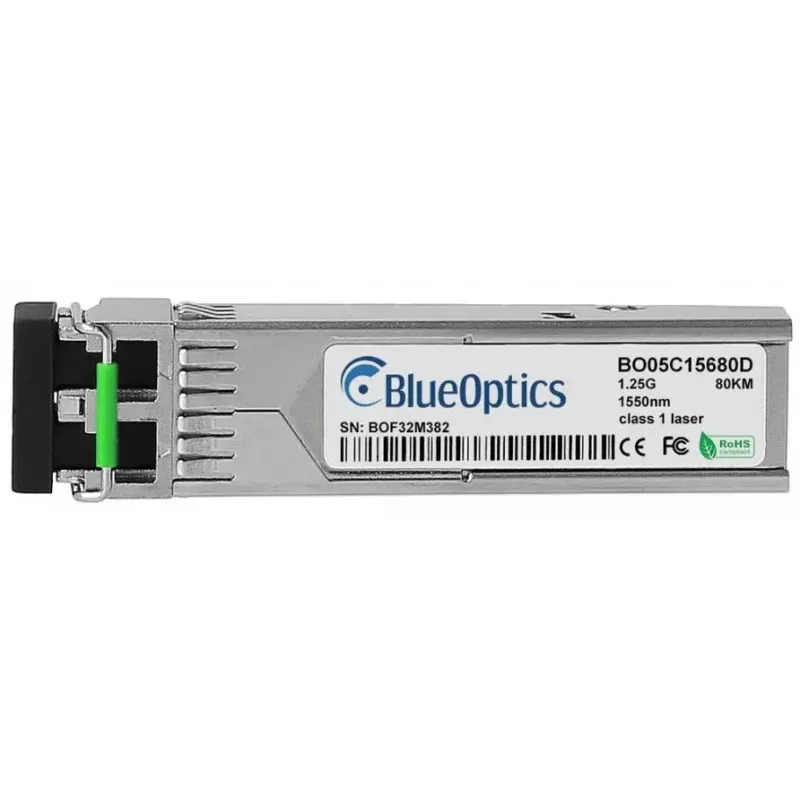

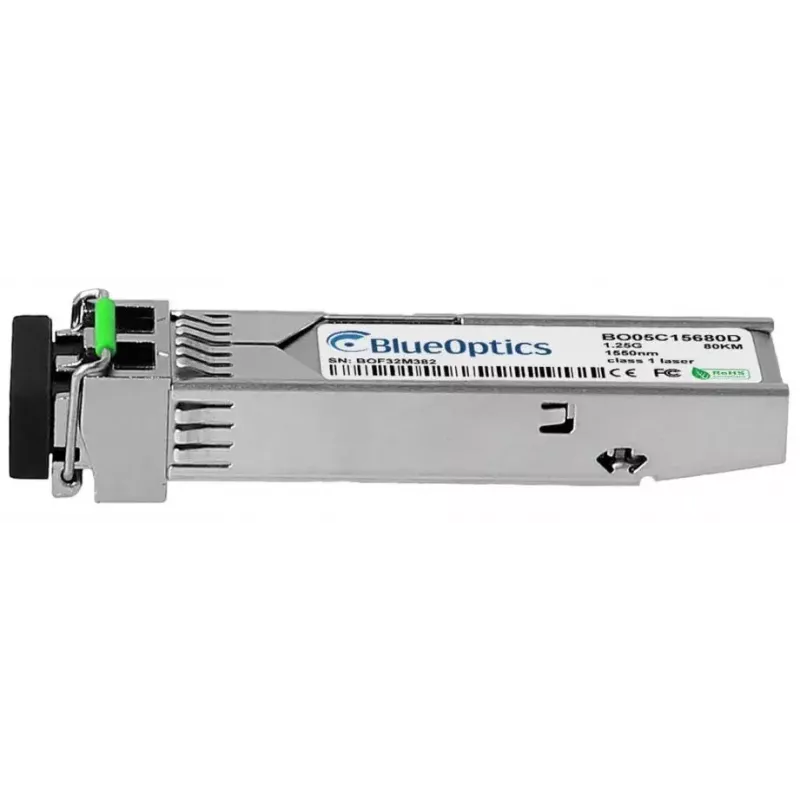

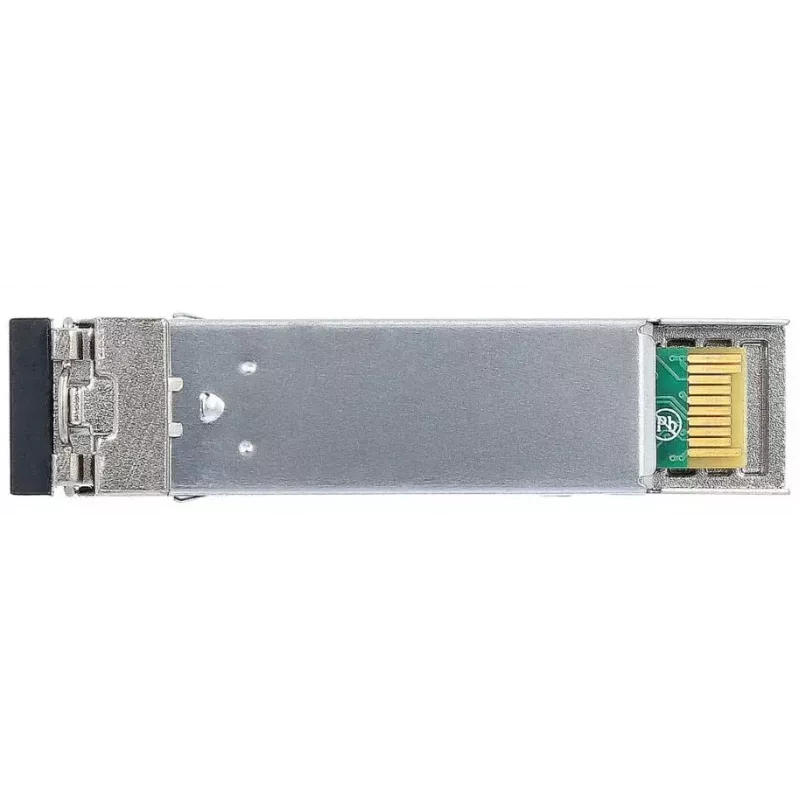

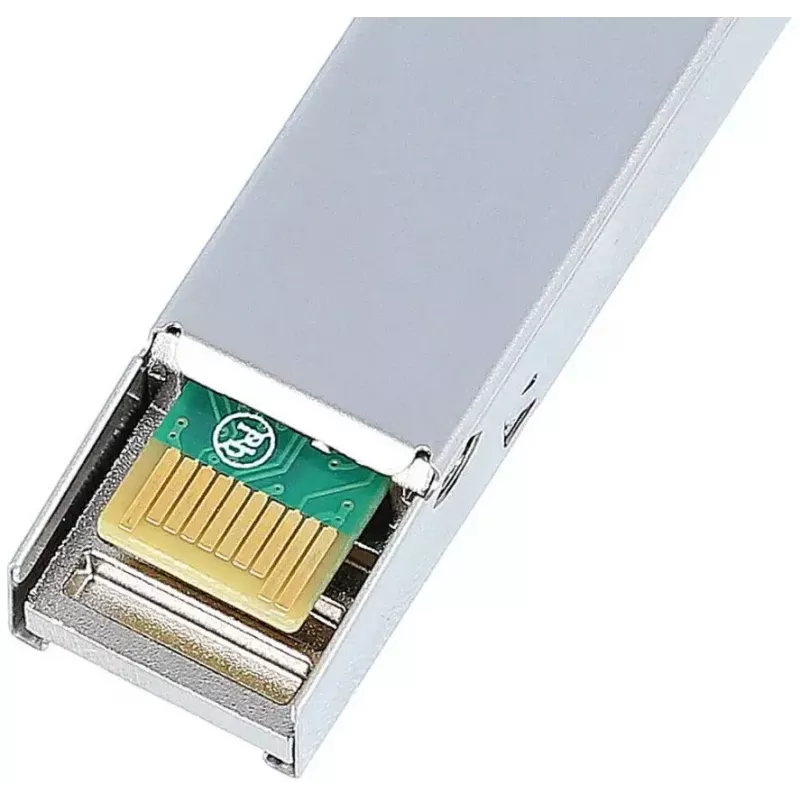

SFP raiduztvērēja modulis BlueOptics SFP-GLS-70-A-BO 1250 Mbit/s 1550 nm

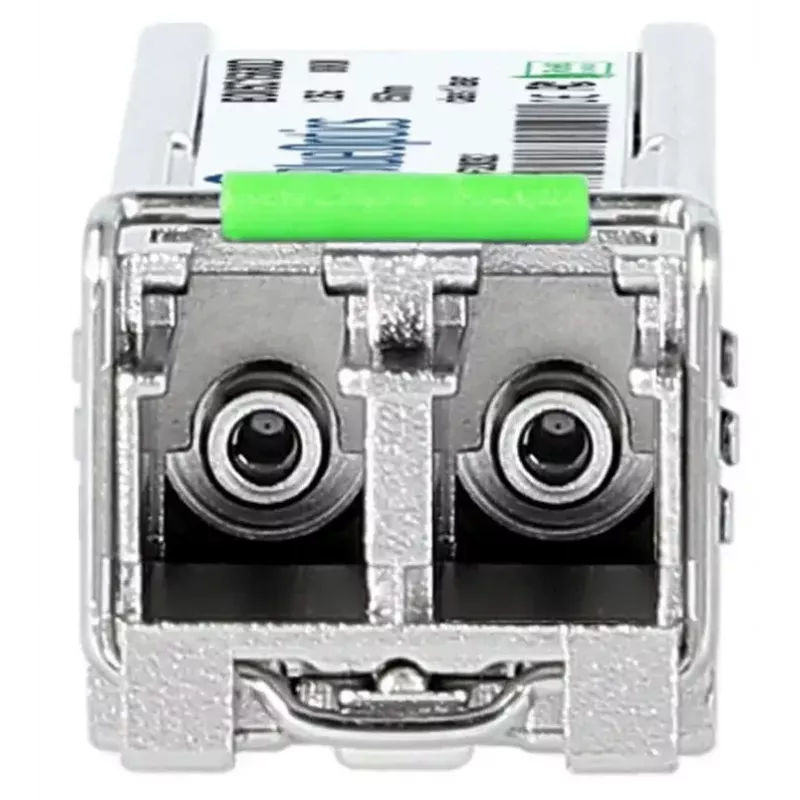

BlueOptics SFP-GLS-70-A-BO ir SFP optiskās šķiedras raiduztvērējs, kas paredzēts vienmoda savienojumiem ar nominālo datu pārraides ātrumu 1250 Mbit/s un darba viļņa garumu 1550 nm. Modulis ir ievietots metāla korpusā, tiek darbināts ar 3,3 V ieejas spriegumu, ir kompakts un viegls (apm. 3 g), un izmanto LC duplekso saskarni vienlaicīgai raidīšanai un uztveršanai pa atsevišķām šķiedrām. Modulis atbilst izplatītajām MSA SFP formas faktora prasībām un ir piemērots lietošanai komutatoros, maršrutētājos un citā tīkla aprīkojumā, kas atbalsta 1000BASE-ZX stila optiskās saskarnes.

Priekšrocības

Raiduztvērējs nodrošina uzticamu liela attāluma vienmoda pārraidi pie 1550 nm un atbalsta līdz 1250 Mbit/s caurlaidspēju. Tā metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti, savukārt kompaktais SFP formas faktors ļauj to karsti pieslēgt standarta SFP slotos. LC dupleksā optiskā saskarne nodrošina divvirzienu saziņu, un modulis ir saderīgs ar standarta digitālo diagnostiku (DDM/DOM), ja to atbalsta resursdatora ierīce, palīdzot veikt uzraudzību un problēmu novēršanu.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet BlueOptics SFP-GLS-70-A-BO saderīgā SFP portā komutatorā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir ieslēgts saskaņā ar ierīces instrukcijām, lai izvairītos no pārtraukumiem. Pievienojiet LC dupleksos vienmoda patch kabeļus raidīšanas un uztveršanas portiem, nodrošinot pareizu šķiedru polaritāti. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai vaicājiet diagnostikas saskarni, izmantojot ierīces pārvaldības rīkus, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, izejas jaudu, ieejas jaudu un temperatūru. Pārbaudiet savienojuma parametrus un konfigurējiet ierīces portu atbilstošajam protokolam (piemēram, 1000BASE-ZX), kā to prasa tīkla dizains.

Ieteikumi

Izmantojiet kvalitatīvus vienmoda LC dupleksos patch kabeļus un atbilstošus patch paneļus, lai sasniegtu norādīto diapazonu un signāla kvalitāti. Pārliecinieties, ka resursdatora ierīces programmaparatūra atbalsta trešo pušu SFP moduļus un DDM/DOM, ja nepieciešama attālināta diagnostika. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un izvairieties no optiskās saskarnes pakļaušanas putekļiem vai tiešiem saules stariem; aizsedziet neizmantotos portus, kad tie nav pievienoti.
