SFP raiduztvērēja modulis BlueOptics SFP-P-5ADH-20-BO 10000 Mbit/s SFP+

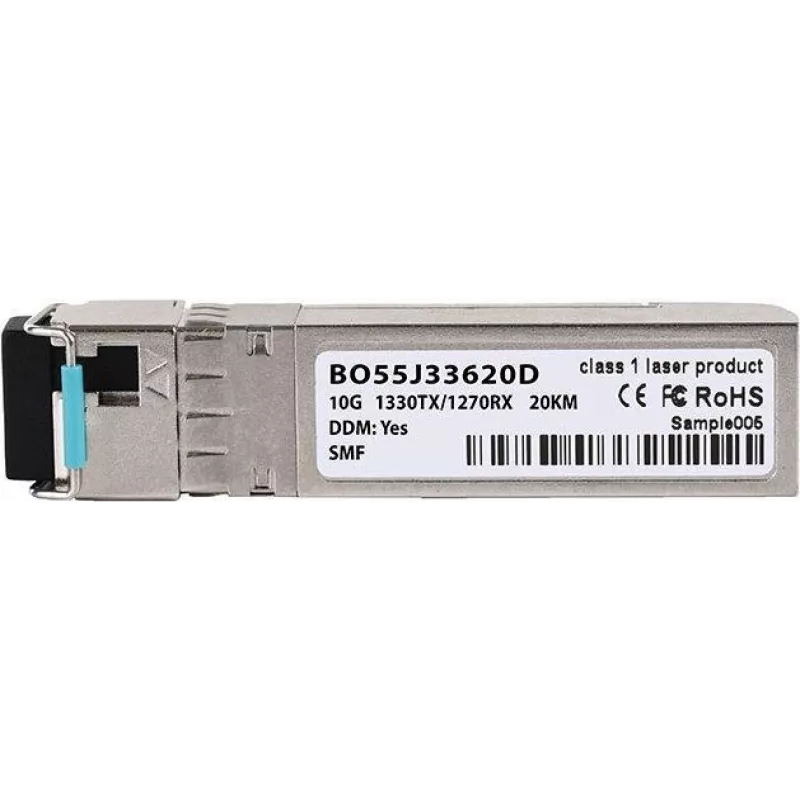

BlueOptics SFP-P-5ADH-20-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s Ethernet un saderīgiem ātrdarbīgiem optiskajiem lietojumiem. Modulis ir ievietots metāla korpusā, sver tikai 3 g, darbojas ar 3,3 V spriegumu un atbalsta vienmoda šķiedras savienojumus līdz 20 000 m, izmantojot LC simplekso savienotāju. Tas realizē 10GBASE-BX-D funkcionalitāti ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem divvirzienu pārraidei pa vienu šķiedru, kā arī atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika savienojuma statusa kontrolei.

Priekšrocības

Modulis nodrošina 10 Gbit/s datu pārraides veiktspēju apvienojumā ar kompaktu metāla korpusu, kas garantē mehānisku izturību un termisko stabilitāti. Atbalsts liela attāluma vienmoda savienojumiem līdz 20 km ļauj elastīgi veidot tīkla dizainu metro un maģistrālajiem segmentiem. Integrētā digitālā diagnostikas uzraudzība vienkāršo attālināto diagnostiku, ziņojot par tādiem parametriem kā barošanas spriegums, lāzera nobīdes strāva, izvades un uztvertā jauda, kā arī temperatūra.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP+ moduli saderīgā SFP+ portā komutatorā, maršrutētājā vai tīkla ierīcē ar raiduztvērēja iespējām, kad ierīce ir izslēgta, vai ievērojot pārdevēja karstās nomaiņas norādījumus. Pievienojiet vienmoda LC pārslēgšanas vadu starp saskaņotiem BX-D raiduztvērējiem (viens konfigurēts 1270 nm raidīšanai / 1330 nm uztveršanai, bet otrs – pretēji), lai izveidotu divvirzienu vienas šķiedras savienojumu. Pārbaudiet savienojuma parametrus un DDM rādījumus, izmantojot resursdatora ierīces pārvaldības saskarni, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet kvalitatīvus vienmoda LC pārslēgšanas vadus un, ja iespējams, pārslēgšanas paneļus vai raiduztvērēju pārus, kas pārbaudīti BX-D viļņu garuma saskaņošanai, lai sasniegtu norādīto 20 km darbības attālumu. Pārliecinieties, ka resursdatora aprīkojums atbalsta SFP+ moduļus un DDM/DOM, ja nepieciešama attālinātā diagnostika. Ievērojiet ražotāja norādījumus par ESD apstrādi un pareizu ievietošanu/izņemšanu, lai izvairītos no bojājumiem.
