SFP raiduztvērēja modulis BlueOptics SFP100MM5D-BO 155 Mbit/s 1310 nm

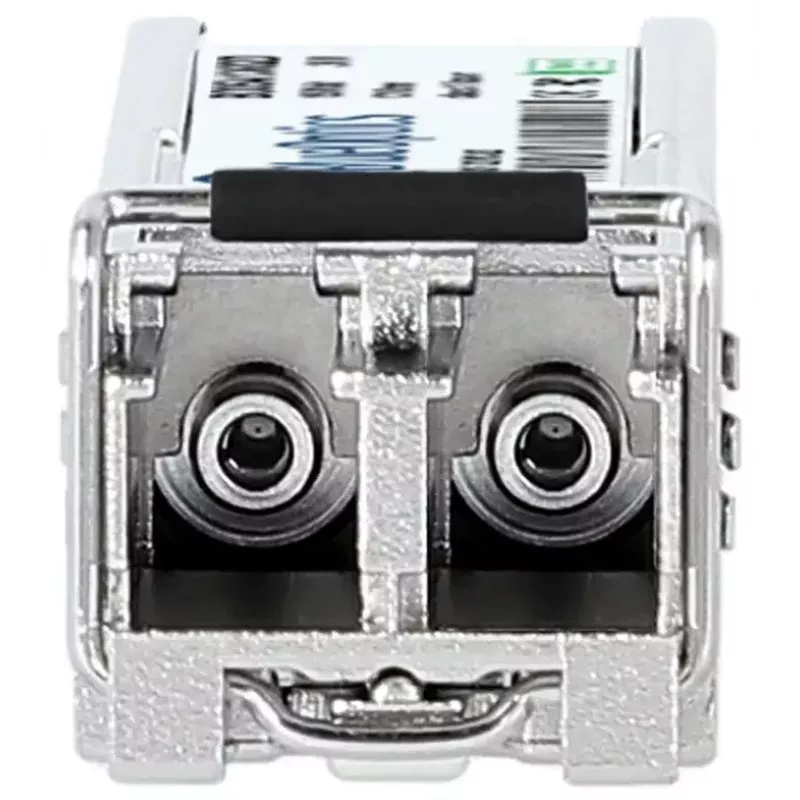

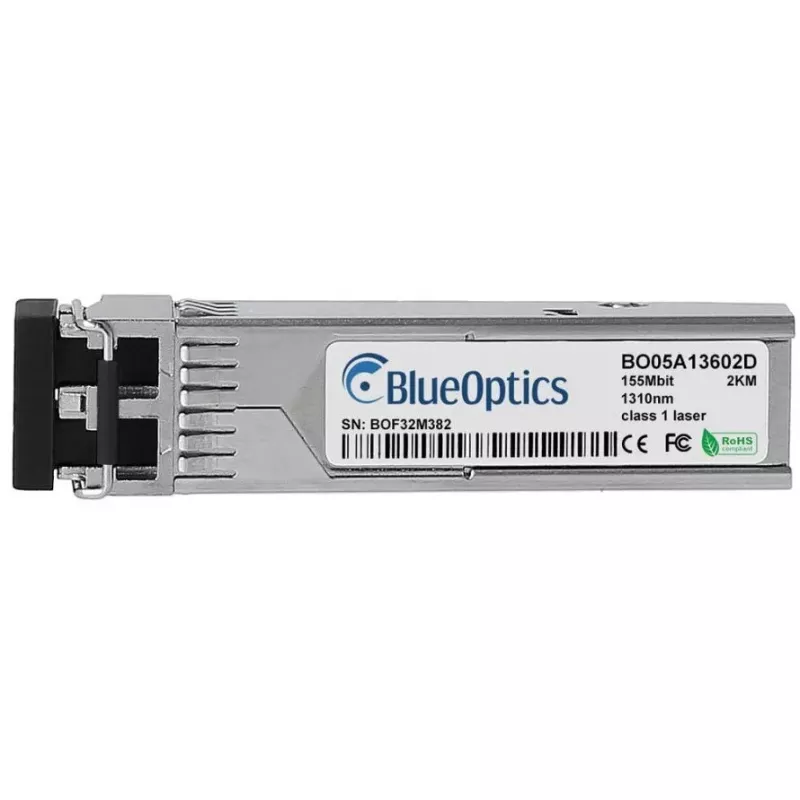

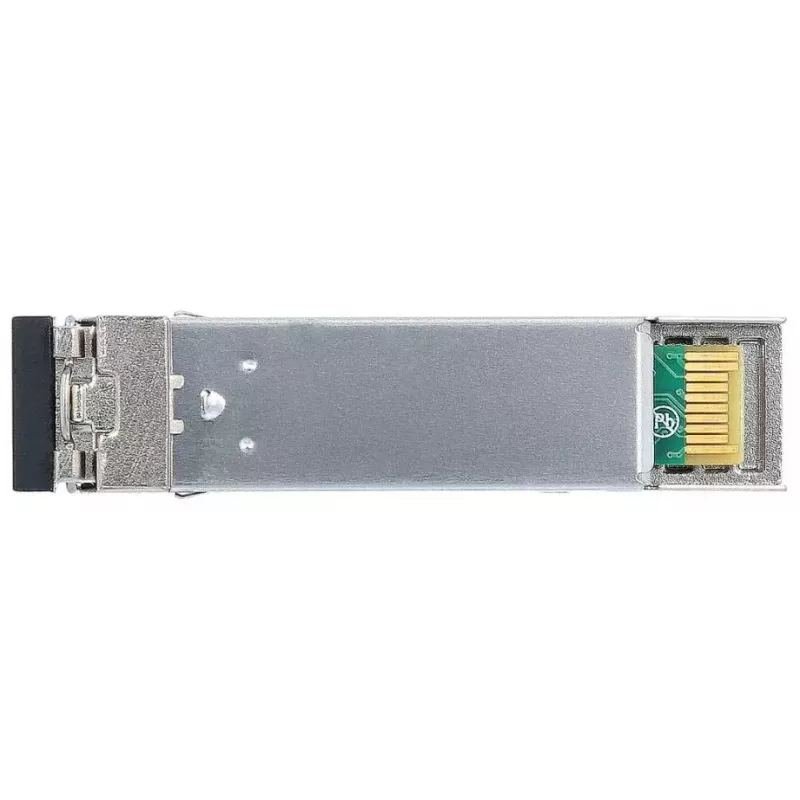

BlueOptics SFP100MM5D-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100BASE-FX tīkliem ar maksimālo datu pārraides ātrumu 155 Mbit/s. Raiduztvērējs darbojas ar viļņa garumu 1310 nm, izmanto LC duplekso savienotāju pārraidei un uztveršanai pa atsevišķām šķiedrām, un ir ievietots kompaktā metāla korpusā ar nominālo svaru 3 g. Modulis tiek barots no 3,3 V ieejas, un tas atbilst MSA/SFP formas faktora saderībai ievietošanai slēdžu, maršrutētāju un citu tīkla iekārtu SFP portos, kas atbalsta 100BASE-FX optiskos moduļus.

Priekšrocības

Modulis nodrošina uzticamu daudzmodu šķiedras pārraidi līdz atbalstītajam attālumam 155 Mbit/s darbībai, vienlaikus izturot elektromagnētiskos traucējumus, kas raksturīgi optiskās šķiedras savienojumiem. Tā metāla korpuss nodrošina mehānisku aizsardzību un termisko stabilitāti. SFP formas faktors ļauj veikt karsto pieslēgšanu un telpu taupošu izvietošanu standarta SFP slotos. Digitālā diagnostika (DDM/DOM) ir pieejama, ja resursdatora iekārta nodrošina šo interfeisu, ļaujot attālināti uzraudzīt barošanas spriegumu, lāzera nobīdi, pārraides jaudu, uztveršanas jaudu un temperatūru.

Piemērots

Galvenās specifikācijas

Kā lietot

Izslēdziet strāvu vai veiciet karsto nomaiņu saskaņā ar tīkla iekārtas ražotāja ieteiktajām procedūrām. Ievietojiet BlueOptics SFP100MM5D-BO saderīgā SFP slotā, līdz modulis nofiksējas. Pievienojiet LC dupleksās daudzmodu optiskās šķiedras savienojošos kabeļus, nodrošinot pareizu pārraides-uztveršanas orientāciju. Pārbaudiet savienojuma pārrunas un savienojuma gaismas diodes resursdatora iekārtā; konfigurējiet tīkla iestatījumus pievienotajās iekārtās saskaņā ar tīkla plānu. Ja resursdators atbalsta, iespējojiet un nolasiet DDM/DOM parametrus reāllaika diagnostikai, izmantojot pārvaldības interfeisu.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu LC dupleksos savienotājkabeļus un ievērojiet liekuma rādiusa un savienotāju tīrības paraugpraksi, lai saglabātu signāla integritāti. Pārliecinieties, ka resursdatora iekārta atbalsta 100BASE-FX SFP moduļus un, ja nepieciešama attālinātā diagnostika, ka iekārta nodrošina DDM/DOM datus. Lai nodrošinātu optimālu veiktspēju, saskaņojiet optiskās šķiedras veidu un savienojošos komponentus visā savienojumā.
