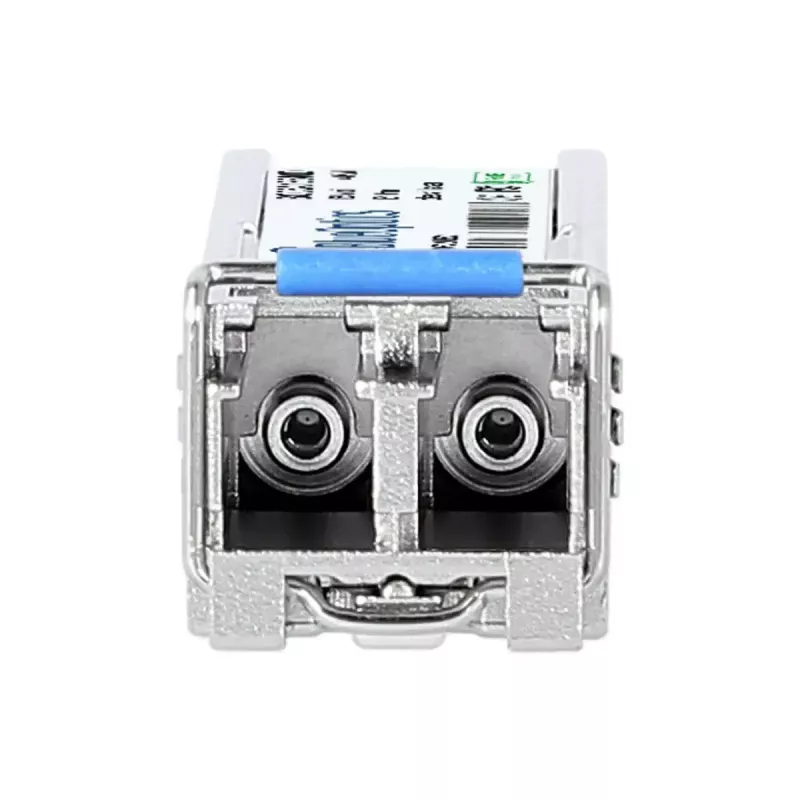

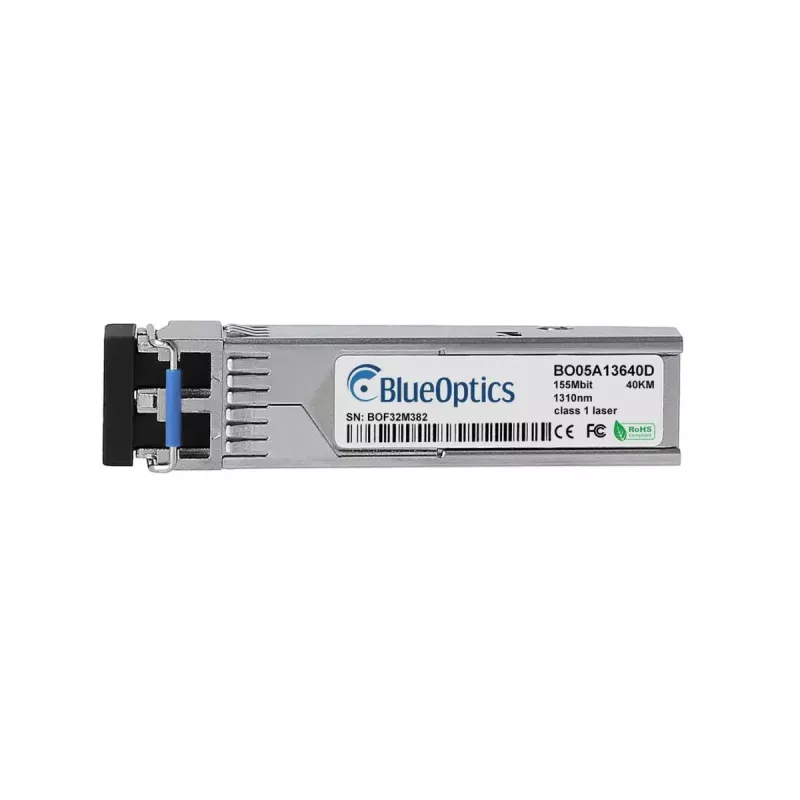

SFP raiduztvērēja modulis BlueOptics SFP100SM30-W-BO 155 Mbit/s 1310 nm

BlueOptics SFP100SM30-W-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 100BASE-LH lietojumiem ar maksimālo datu pārraides ātrumu 155 Mbit/s un darba viļņa garumu 1310 nm. Modulis izmanto LC duplekso optisko saskarni un metāla korpusu, un tas darbojas ar 3,3 V ieejas spriegumu, sverot aptuveni 3 g. Tas atbalsta pārraides attālumus līdz aptuveni 40 km pa vienmoda optisko šķiedru un ir saderīgs ar aparatūru, kas atbilst MSA SFP formas faktora standartiem.

Priekšrocības

Modulis nodrošina stabilus optiskos savienojumus ar zemu jutību pret elektromagnētiskajiem traucējumiem, pateicoties optiskās šķiedras pārraidei un LC dupleksajam savienotājam, kas atbalsta vienlaicīgus pārraides un uztveršanas kanālus. Tā metāla korpuss nodrošina mehānisku izturību un uzlabotu termisko veiktspēju. Raiduztvērējs ir ražots atbilstoši MSA standartiem un ir saderīgs ar plašu tīkla komutatoru, maršrutētāju un uzglabāšanas sistēmu klāstu, kuras pieņem SFP 100BASE-LH moduļus. Kompaktais, vieglais dizains vienkāršo uzstādīšanu un nomaiņu blīvās tīklošanas vidēs.

Piemērots

• Liela attāluma Ethernet savienojumi pa vienmoda optisko šķiedru (līdz ~40 km)
• Savienojumi starp komutatoriem, maršrutētājiem un optiskajiem patch paneļiem
• Fibre Channel over Ethernet vai SDH/SONET lietojumi līdz 155 Mbit/s
• Tīkla aprīkojuma jauninājumi vai bojātu SFP moduļu nomaiņa

Galvenās specifikācijas

• Saskarnes veids: SFP (LC dupleksais)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Viļņa garums: 1310 nm (pārraide un uztveršana)
• Vide: vienmoda optiskā šķiedra
• Darba spriegums: 3,3 V
• Korpuss: metāls
• Tipiskais diapazons: līdz aptuveni 40 km (atkarībā no optiskās šķiedras un savienojuma budžeta)
• Svars: ~0,003 kg
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora aparatūra to nodrošina

Kā lietot

Uzstādiet BlueOptics SFP100SM30-W-BO, ievietojot moduli saderīga tīkla aprīkojuma SFP slotā, līdz tas nofiksējas. Pievienojiet LC dupleksās vienmoda optiskās šķiedras patch kabeļus moduļa pārraides un uztveršanas pieslēgvietām, ievērojot pareizo TX/RX orientāciju. Pārliecinieties, ka resursdatora ierīce ir konfigurēta paredzētajiem Ethernet vai protokola iestatījumiem un ka SFP slots atbalsta 100BASE-LH darbību. Ja resursdators atbalsta DDM/DOM, uzraugiet barošanas spriegumu, lāzera nobīdes strāvu, pārraides jaudu, uztveršanas jaudu un temperatūru, izmantojot pārvaldības saskarni savienojuma diagnostikai.

Ieteikumi

Izmantojiet vienmoda LC duplekso optisko šķiedru ar atbilstošu vājinājumu un savienotāju tīrību optimālai veiktspējai. Pārbaudiet resursdatora saderību ar DDM/DOM, ja nepieciešama attālināta diagnostika. Glabājiet neizmantotos moduļus antistatiskā iepakojumā un ievērojiet ESD piesardzības pasākumus uzstādīšanas un izņemšanas laikā.
