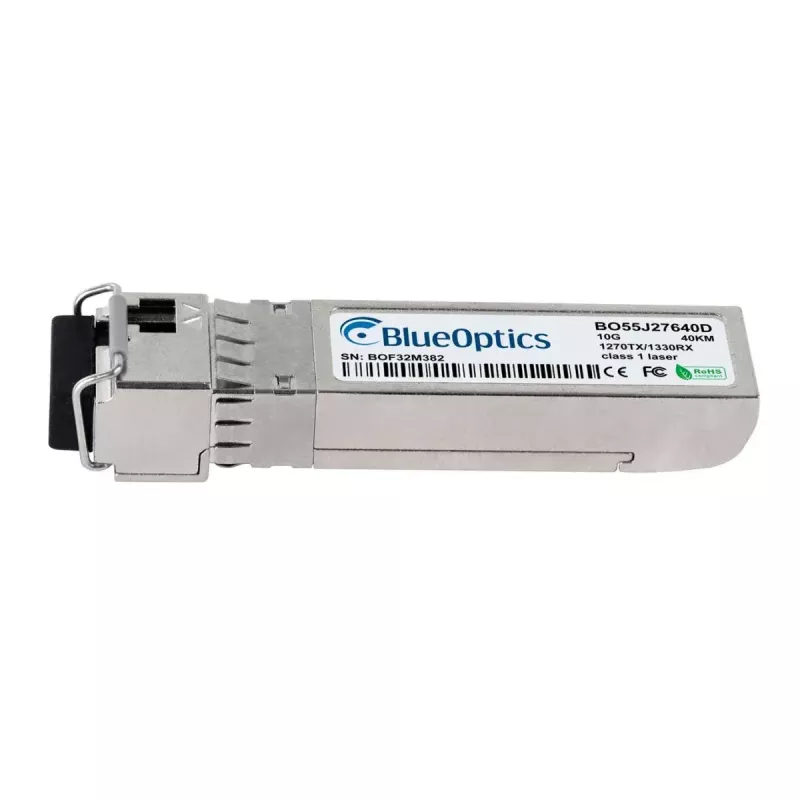

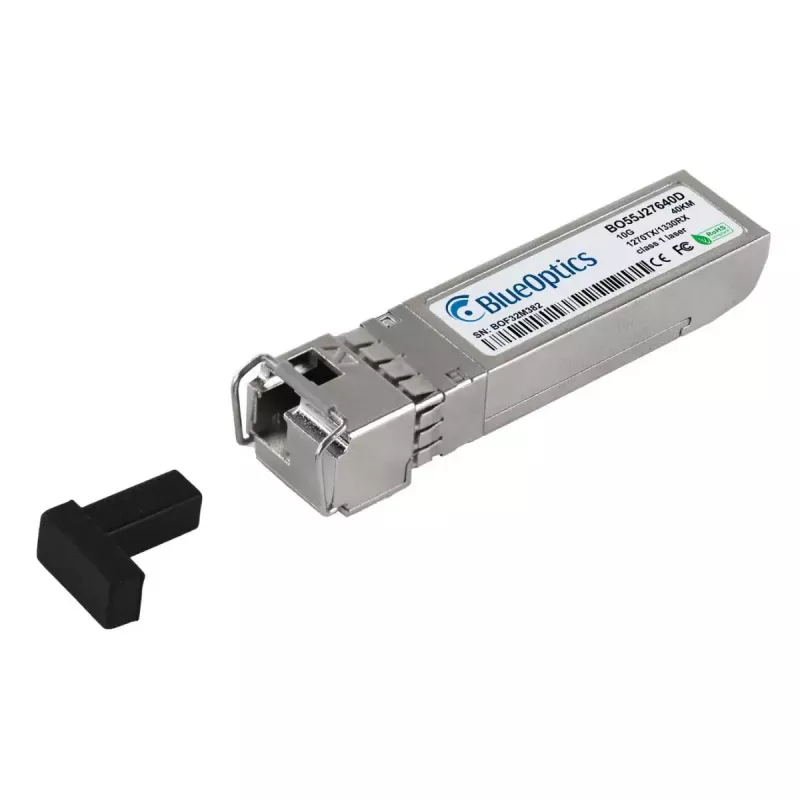

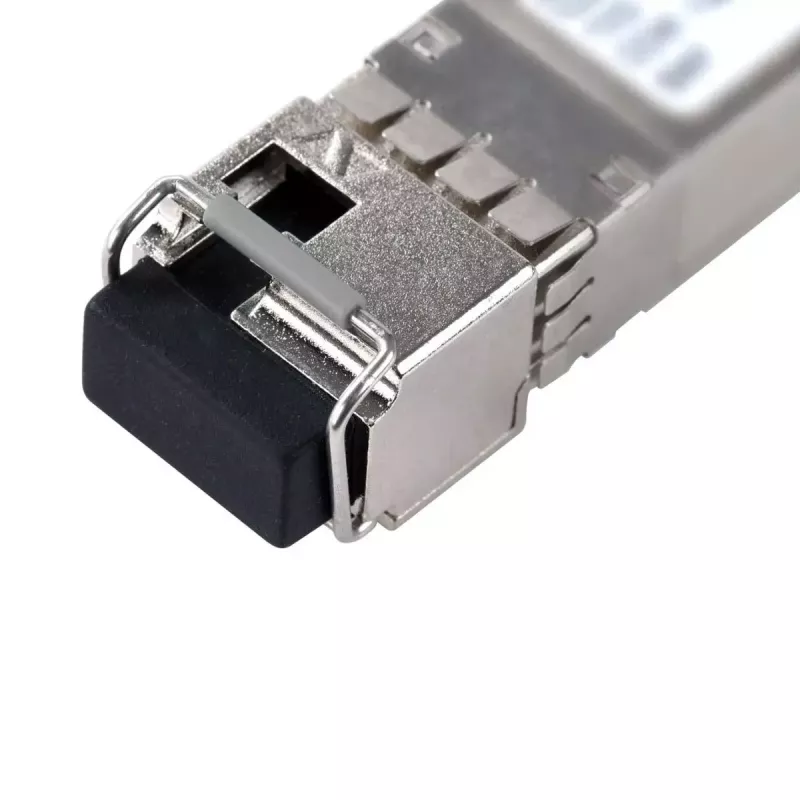

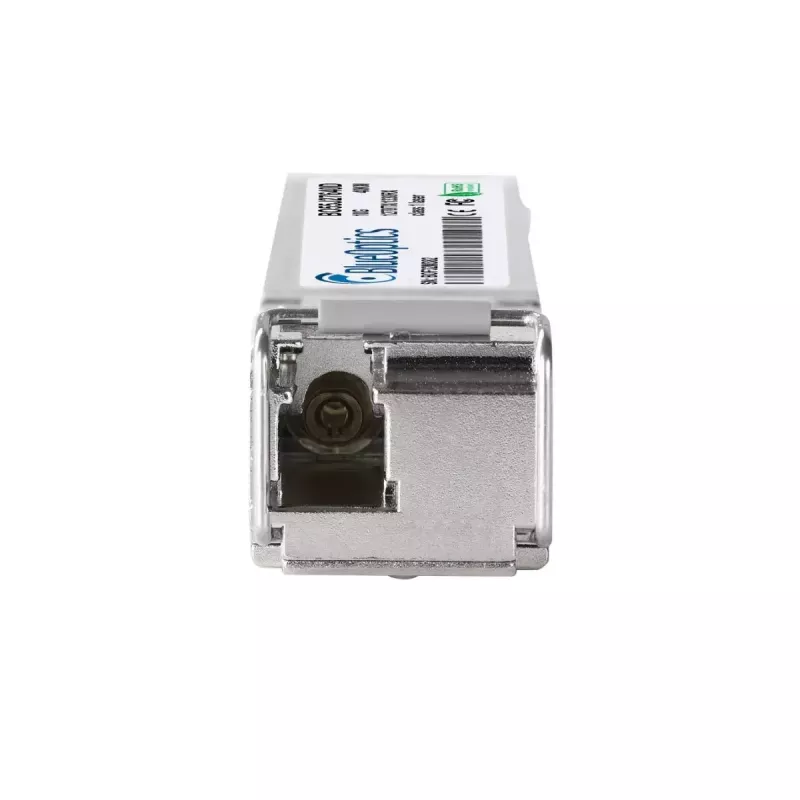

SFP raiduztvērēja modulis BlueOptics SFP10G-BX1270-40-BO 10000 Mbit/s

BlueOptics SFP10G-BX1270-40-BO ir vienmoda optiskās šķiedras SFP+ raiduztvērēja modulis, kas paredzēts 10 Gbit/s Ethernet un saistītiem ātrdarbīgas optikas lietojumiem. Modulim ir metāla korpuss, SFP+ (SFP) saskarne, un tas darbojas no 3,3 V barošanas avota. Tas nodrošina divvirzienu 10GBASE-BX-U pārraidi ar atsevišķiem raidītāja un uztvērēja viļņu garumiem vienas šķiedras savienojumiem un izmanto LC simpleksa savienotāju atbilstoši MSA standartiem. Modulis ir kompakts un viegls, piemērots uzstādīšanai tīkla komutatoros, maršrutētājos un citās saderīgās aparatūras platformās, kas atbalsta SFP+ raiduztvērējus.

Priekšrocības

Šis BlueOptics raiduztvērējs nodrošina 10 Gbit/s datu pārraides ātrumu SFP+ formas faktora izpildījumā ar izturīgu metāla korpusu un aptuveni 2 g svaru. Tas atbalsta vienmoda optiskās šķiedras savienojumus, izmantojot LC simpleksa savienojamību, un ievēro MSA specifikācijas fiziskai saderībai. Modulis ir saderīgs ar izplatītiem ātrdarbības protokoliem, piemēram, Ethernet un Fibre Channel over Ethernet, kur nepieciešama 10 Gbit/s veiktspēja.

Piemērots

• 10 Gbit/s Ethernet augšupsaites starp komutatoriem un maršrutētājiem
• Fibre Channel over Ethernet un uzglabāšanas tīkla starpsavienojumi
• Liela attāluma vienmoda optiskās šķiedras savienojumi, kur nepieciešama divvirzienu 10GBASE-BX-U pārraide
• Uzstādīšana tīkla aparatūras platformās, kas pieņem SFP+ raiduztvērējus

Galvenās specifikācijas

• Saskarnes veids: SFP+ (SFP formas faktors)
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Savienotāja veids: LC simplekss (vienas šķiedras, divvirzienu)
• Pārraide: 10GBASE-BX-U divvirzienu caur vienmoda optisko šķiedru
• Darba spriegums: 3,3 V
• Korpuss: metāls
• Krāsa: sudraba
• Svars: 0,002 kg

Lietošanas veids

Ievietojiet SFP+ raiduztvērēju SFP+ slotā saderīgā komutatorā, maršrutētājā vai tīkla ierīcē, kad ierīce ir izslēgta, vai ievērojot ražotāja karsto nomaiņas procedūru. Pievienojiet vienmoda LC simpleksa optiskās šķiedras savienotājvadu, kas atbilst raiduztvērēja divvirzienu viļņu garuma piešķīrumam (raida un uztver pa vienu šķiedru), LC portam. Pārliecinieties, vai resursprogrammatūra atbalsta 10GBASE-BX-U un SFP+ moduļus; iespējojiet nepieciešamo porta konfigurāciju ierīces pārvaldības saskarnē. Pārraugiet savienojuma statusu un, ja pieejams, izmantojiet resursa digitālās diagnostikas pārraudzības (DDM/DOM) funkcijas, lai pārbaudītu darbības parametrus.

Ieteikumi

Izmantojiet vienmoda LC simpleksa savienotājvadus un, ja iespējams, pārbaudiet saderību ar mērķa aparatūras ražotāju. Apstipriniet, ka uztverošie un raidošie viļņu garumi atbilst pretējam raiduztvērējam savienojumā un ka resursierīce atbalsta DDM/DOM, ja nepieciešama attālināta diagnostika. Ievērojiet ESD apstrādes procedūras, uzstādot moduli, un nodrošiniet atbilstošu savienotāju fizisko un optisko tīrīšanu, lai saglabātu savienojuma kvalitāti.
