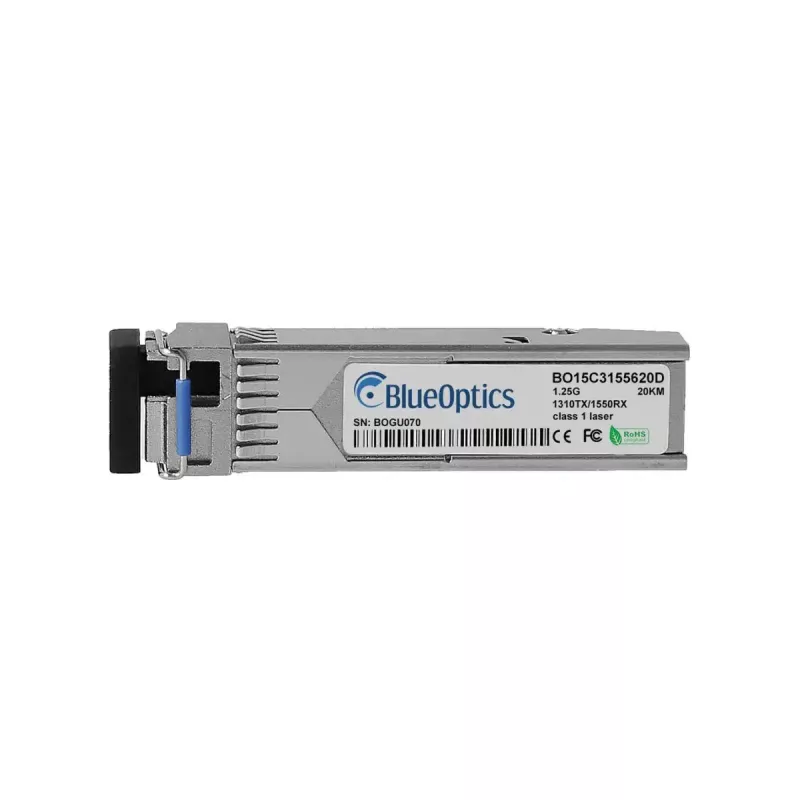

SFP raiduztvērēja modulis BlueOptics SFPGLX10B13-w-BO 1250 Mbit/s

BlueOptics SFPGLX10B13-w-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts viena režīma savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis ievietots sudraba krāsas SFP metāla korpusā, sver 20 g, atbilst MSA mehāniskajam formas faktoram un optiskajam savienojumam izmanto LC simplex savienotāju. Tas atbalsta 1000BASE-BX-U darbību ar atsevišķiem raidītāja un uztvērēja viļņu garumiem vienas šķiedras divvirzienu pārraidei līdz 20 km attālumā, ja tiek izmantota atbilstoša viena režīma šķiedra.

Priekšrocības

Šis raiduztvērējs piedāvā kompaktu SFP formas faktoru, kas nodrošina savietojamību ar MSA saderīgu aprīkojumu un samazina aizņemto vietu komutatoros un maršrutētājos. Modulis nodrošina viena režīma divvirzienu optisko pārraidi, izmantojot speciālus raidīšanas un uztveršanas viļņu garumus, kas ļauj veidot pilndupleksus savienojumus pa vienu šķiedru. Izstrādāts atbilstoši nozares standartiem, tas atbalsta izplatītus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet, un ietver digitālo diagnostisko uzraudzību, ja to atbalsta resursdatora aparatūra, reāllaika pamatparametru stāvokļa iegūšanai.

Piemērots

• Viena režīma tīkla savienojumu jaunināšanai vai pagarināšanai komutatoros un maršrutētājos
• Savienojumiem starp telekomunikāciju un datu centru iekārtām līdz 20 km attālumā
• Fibre Channel over Ethernet un SDH/SONET savienojumiem, kuriem nepieciešami 1,25 Gbit/s raiduztvērēji
• MSA saderīgu SFP moduļu nomaiņai sistēmās, kas pieņem saderīgu optiku

Galvenās specifikācijas

• Saskarnes tips: SFP (maza izmēra pievienojams modulis)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Optiskais režīms: viena režīma šķiedra (SMF)
• Savienotājs: LC simplex
• Pārraides veids: divvirzienu (atsevišķi TX un RX viļņu garumi, 1310 nm / 1550 nm)
• Tipiskais sasniedzamības attālums: līdz 20 km (atkarībā no šķiedras un savienojuma budžeta)
• Formas faktora krāsa: sudraba metāla korpuss
• Svars: 20 g
• Atbalsta digitālo diagnostisko uzraudzību (DDM/DOM), kad resursdators atbalsta SFF-8472
• MSA saderīga elektriskā, mehāniskā un funkcionālā darbība

Kā lietot

Ievietojiet BlueOptics SFPGLX10B13-w-BO brīvā SFP portā saderīgā komutatorā, maršrutētājā vai tīkla ierīcē, kamēr resursdatora ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet modulim viena režīma LC pārslēgšanas kabeli un savienojiet to ar atbilstošo raiduztvērēju attālajā pusē, ievērojot pareizo TX un RX viļņu garumu orientāciju. Pārbaudiet savienojuma statusu un ātrumu resursdatora ierīcē un, ja iespējams, izmantojiet DDM/DOM saskarni, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, izejas jaudu, ieejas jaudu un temperatūru. Ievērojiet iekārtas ražotāja norādījumus par karsto pievienošanu un ESD piesardzības pasākumus.

Ieteikumi

Izmantojiet augstas kvalitātes viena režīma LC pārslēgšanas vadus un pirms savienošanas notīriet savienotāju gala virsmas, lai nodrošinātu optimālu signāla pārraidi. Pārliecinieties, ka resursdatora aparatūra atbalsta 1000BASE-BX-U un, ja nepieciešama digitālā diagnostika, ka ierīce nodrošina DDM/DOM. Lai nodrošinātu uzticamu ilgtermiņa darbību, nepārsniedziet šķiedras minimālo liekuma rādiusu un uzturiet darbības apstākļus sistēmas ražotāja noteiktajās vides robežās.
