SFP raiduztvērēja modulis BlueOptics SFPGLX10B13D-BO 1250 Mbit/s

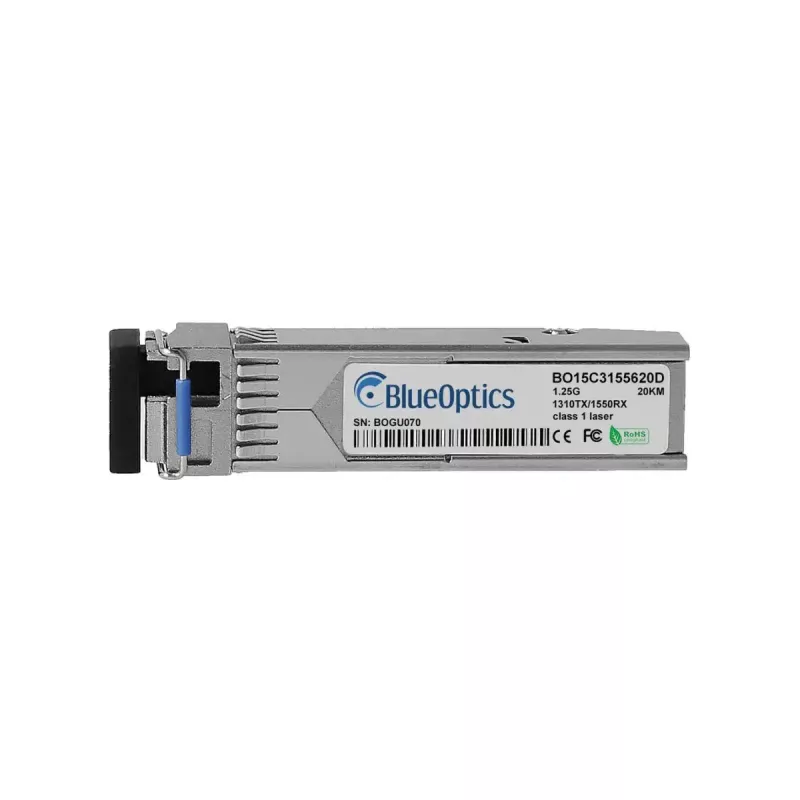

BlueOptics SFPGLX10B13D-BO ir vienporta SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts optiskiem savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Šis sudraba krāsas korpusā ievietotais un aptuveni 20 g smagais SFP modulis izmanto SFP saskarni un ir paredzēts vienmoda optiskās šķiedras savienojumiem, izmantojot LC simpleksa optisko savienotāju. Tas atbalsta 1000BASE-BX-U stila vienvirziena pārraidi ar atsevišķiem raidītāja un uztvērēja viļņu garumiem punkta-punkta optiskajiem savienojumiem lielos attālumos.

Priekšrocības

Modulis atbilst MSA SFP formas faktora standartiem, lai nodrošinātu mehānisku un elektrisku savietojamību ar saderīgu tīkla iekārtu. Tas atbalsta standarta Ethernet un saistītos ātrdarbīgos protokolus līdz 1,25 Gbit/s un ir konstruēts darbam ar ierīcēm, kas pieņem SFP moduļus. Kompaktais sudraba krāsas korpuss un mazais svars padara to piemērotu blīviem tīkla uzstādījumiem. Konstrukcija ir paredzēta stabilai optiskai pārraidei pa vienmoda šķiedru, izmantojot LC simpleksa savienojumu.

Piemērots

• SFP portu uzlabošanai vai nomaiņai komutatoros un maršrutētājos, kas pieņem SFP raiduztvērējus
• Punkta-punkta vienmoda optiskās šķiedras savienojumiem, kuriem nepieciešama vienvirziena BX pārraide
• Serveru un datu glabātuvju augšupsaitēm, kur nepieciešama 1,25 Gbit/s optiskā saskarne
• Telekomunikāciju un uzņēmumu tīkliem, kur nepieciešami LC simpleksa savienojumi

Galvenās specifikācijas

• Saskarnes veids: SFP (MSA atbilstošs)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Optiskās šķiedras veids: vienmoda optiskā šķiedra (LC simpleksa savienotājs)
• Pārraides režīms: vienvirziena BX stila ar atsevišķiem Tx/Rx viļņu garumiem
• Tipiskais darba formas faktors: karstās pieslēgšanas SFP modulis
• Produkta krāsa: sudraba
• Svars: aptuveni 0,02 kg

Kā lietot

Uzstādiet BlueOptics SFPGLX10B13D-BO saderīgā SFP slotā savā komutatorā, maršrutētājā vai citā tīkla ierīcē, kad ierīce ir izslēgta, vai ievērojot ražotāja vadlīnijas par karsto pieslēgšanu. Pievienojiet LC simpleksa vienmoda optšķiedras savienotājspraudni modulim, pārliecinoties, ka raidītāja un uztvērēja gali ir saskaņoti atbilstoši BX vienvirziena pāriem (viena puse raida noteiktā viļņa garumā, bet otra puse uztver komplementārajā viļņa garumā). Konfigurējiet tīkla ierīces portu atbilstošam saskarnes ātrumam un protokolam, ja to pieprasa resursdatora aparatūra. Pārbaudiet savienojuma statusu un, ja iespējams, izmantojiet resursdatora ierīces diagnostiku, lai apstiprinātu optiskā signāla klātbūtni.

Ieteikumi

Lai nodrošinātu drošus savienojumus, izmantojiet augstas kvalitātes vienmoda LC savienotājspraudņus un pārliecinieties, ka visi optiskie savienotāji pirms savienošanas ir pienācīgi tīri. Apstipriniet, ka resursdatora ierīce atbalsta konkrēto BX vienvirziena pārraides režīmu un SFP formas faktoru. Ja iespējams, iespējojiet un pārraugiet digitālo diagnostiku (DDM/DOM) saderīgā aparatūrā, lai izsekotu barošanas spriegumu, lāzera nobīdi, izejas jaudu, ieejas jaudu un temperatūru profilaktiskai apkopei.
