SFP raiduztvērēja modulis BlueOptics SFPGLX20B13D-BO 1250 Mbit/s

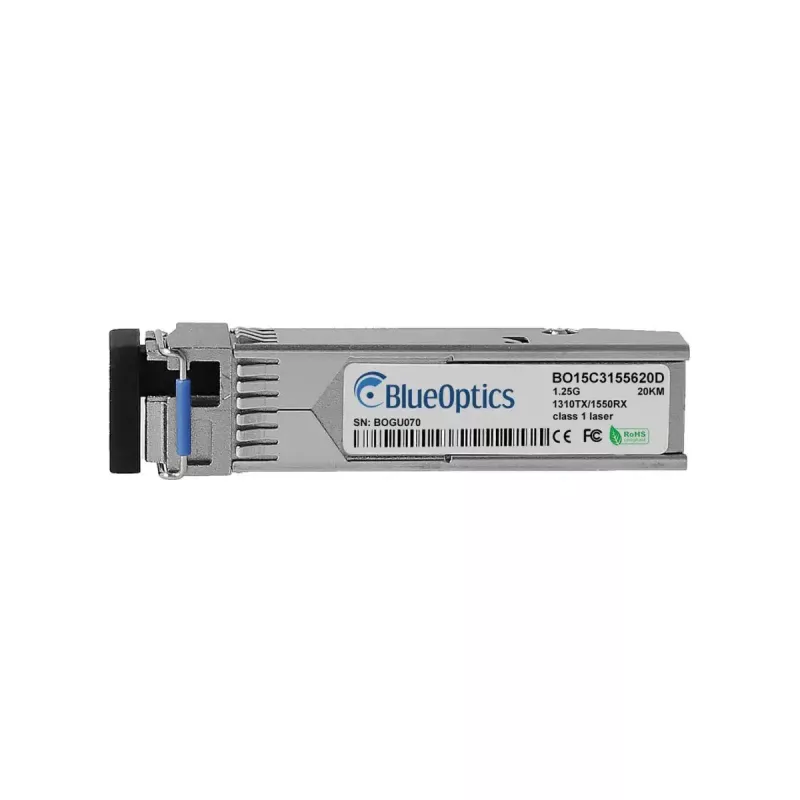

BlueOptics SFPGLX20B13D-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts viena režīma lietojumprogrammām ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulim ir SFP saskarne un LC simpleks savienotājs, tas ir sudraba krāsā un sver aptuveni 20 g. Tas atbalsta 1000BASE-BX-U stila vienšķiedras darbību ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, kas piemēroti punktu-punktu savienojumiem lielos attālumos.

Priekšrocības

Modulis atbilst MSA SFP formas faktora standartiem, nodrošinot elektrisko, mehānisko un funkcionālo sadarbspēju ar saderīgu tīkla aparatūru. Tas atbalsta vienlaicīgu raidīšanu un uztveršanu pa vienu šķiedru, izmantojot dažādus viļņu garumus, un ir saderīgs ar ierīcēm, kas pieņem līdzvērtīgus 1000BASE-BX-U SFP raiduztvērējus. Raiduztvērējs ir piemērots Ethernet un saistītiem ātrdarbīgiem optiskajiem protokoliem līdz 1,25 Gbit/s, un tas ir paredzēts lietošanai tur, kur nepieciešama EMI imunitāte un liela attāluma optiskie savienojumi.

Piemērots

• Punktu-punktu viena režīma šķiedru savienojumiem
• Slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas pieņem SFP moduļus
• Ethernet un Fibre Channel over Ethernet līdz 1,25 Gbit/s
• Vidēm, kur nepieciešami EMI imūni optiskie savienojumi

Galvenās specifikācijas

• Saskarnes tips: SFP (MSA saderīgs formas faktors)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Savienotājs: LC simpleks
• Šķiedras tips: Viena režīma šķiedra
• Darba viļņu garumi: atsevišķi raidīšanas un uztveršanas viļņu garumi BX darbībai (vienšķiedras)
• Tipisks darbības diapazons: savienojumi, kas paredzēti liela attāluma viena režīma pārraidei (līdz desmitiem kilometru atkarībā no savienojuma budžeta)
• Produkta krāsa: Sudraba
• Svars: aptuveni 0,02 kg

Lietošanas norādījumi

Ievietojiet BlueOptics SFPGLX20B13D-BO saderīga slēdža, maršrutētāja vai uzglabāšanas ierīces SFP slotā, kamēr ierīce ir izslēgta, vai ievērojot ražotāja karstās nomaiņas procedūru. Pievienojiet LC simpleks viena režīma ielāpu kabeli starp šo raiduztvērēju un attālo BX raiduztvērēju, ievērojot pareizu polaritāti un nepieciešamo raidīšanas/uztveršanas viļņu garumu pāri. Konfigurējiet ierīci vēlamajam saskarnes ātrumam un protokolam; daudzas ierīces automātiski vienojas par 1,25 Gbit/s darbību. Ja ierīce to atbalsta, iespējojiet un uzraugiet digitālās diagnostikas pārraudzības (DDM/DOM) funkcijas, lai reāllaikā iegūtu informāciju par barošanas spriegumu, temperatūru, raidīšanas un uztveršanas jaudas līmeņiem.

Ieteikumi

Izmantojiet augstas kvalitātes viena režīma LC simpleks ielāpu vadus un nodrošiniet, lai savienojuma budžets un viļņu garumu pāri būtu piemēroti 1000BASE-BX-U darbībai. Pārbaudiet, vai ierīces aparatūra atbalsta trešo pušu vai līdzvērtīgus SFP moduļus, un, ja iespējams, iespējojiet DDM/DOM pārraudzību proaktīvai apkopei. Ievērojiet ESD aizsardzības pasākumus, uzstādot vai noņemot moduli.
