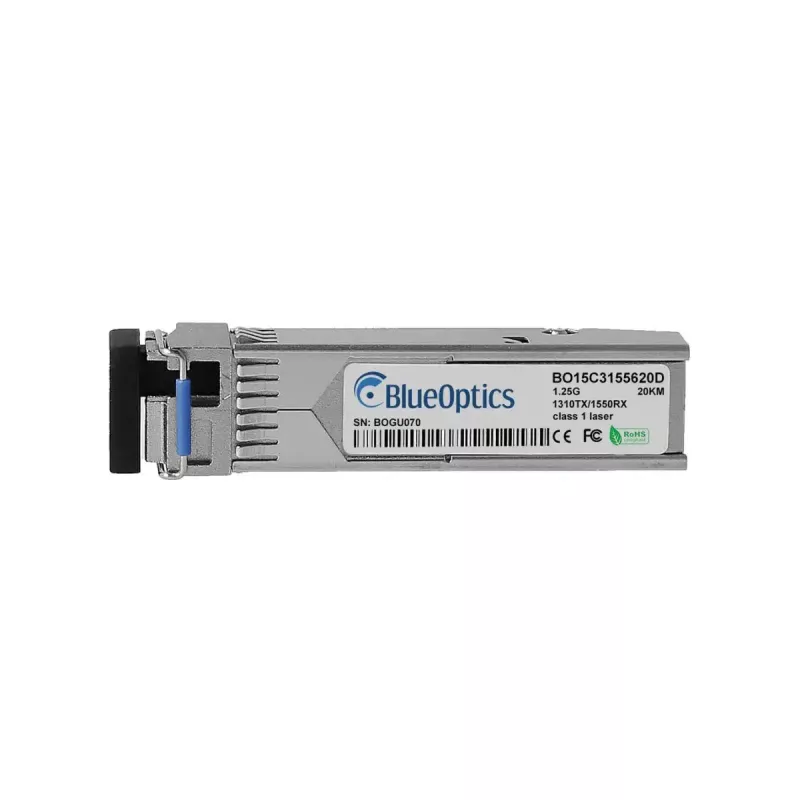

SFP raiduztvērēja modulis BlueOptics SFPGLX20B13D-w-BO 1250 Mbit/s

BlueOptics SFPGLX20B13D-w-BO ir maza formāta pieslēdzams (SFP) optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis ir sudraba krāsā, sver aptuveni 20 g un atbilst MSA SFP mehāniskajiem un elektriskajiem formas faktoriem. Tas atbalsta divvirzienu optisko pārraidi, izmantojot atsevišķus viļņu garumus raidīšanai un uztveršanai, un ir paredzēts lietošanai tīkla komutatoros, maršrutētājos un citā saderīgā aparatūrā, kas pieņem SFP moduļus.

Priekšrocības

Šis SFP raiduztvērējs nodrošina standartizētu, karsti pieslēdzamu savienojamību ar atbalstu 1250 Mbit/s optiskiem savienojumiem. Atbilstība SFP/MSA mehāniskajām un elektriskajām specifikācijām garantē plašu savietojamību ar dažādu ražotāju aprīkojumu. Moduļa mazais izmērs un nelielais svars padara to piemērotu sistēmām ar lielu pieslēgvietu blīvumu, savukārt vienmoda darbība un LC simplex savienotāja saderība nodrošina tālsasniedzamus optiskos savienojumus ar zemu elektromagnētisko traucējumu līmeni.

Piemērots

• Gigabit Ethernet un 1,25 Gbps optiskiem savienojumiem
• Starpkomutatoru, maršrutētāju un glabāšanas sistēmu savienojumiem
• Tālsasniedzamiem vienmoda optiskajiem savienojumiem (operatora vai universitātes pilsētiņas savienojumi)
• Vidēm, kur nepieciešami karsti pieslēdzami raiduztvērēji apkopei un jauninājumiem

Galvenās specifikācijas

• Saskarnes veids: SFP (maza formāta pieslēdzams)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Optiskās šķiedras veids: vienmoda šķiedra (SMF)
• Savienotāja veids: LC simplex
• Divvirzienu viļņu garumi: atsevišķi raidīšanas un uztveršanas viļņu garumi BX darbībai
• Parastais svars: 0,02 kg
• Krāsa: sudraba

Lietošana

Ievietojiet raiduztvērēju saderīgā SFP pieslēgvietā tīkla ierīcē, līdz tas nofiksējas. Pievienojiet vienmoda LC patch kabeli starp raiduztvērēju un attālināto moduli vai patch paneli, nodrošinot pareizu orientāciju TX/RX optiskajiem ceļiem. Konfigurējiet resursdatora ierīci paredzētajam savienojuma ātrumam un protokolam (līdz 1250 Mbit/s). Ja atbalstīts, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM) resursdatorā, lai pārraudzītu barošanas spriegumu, raidīšanas nobīdi, izejas jaudu, saņemto jaudu un temperatūru savienojuma traucējummeklēšanai un apkopei.

Ieteikumi

Pirms ieviešanas pārbaudiet saderību ar tīkla aparatūru, apstipriniet nepieciešamos viļņu garumus un savienojuma budžetu jūsu attālumam, kā arī izmantojiet kvalitatīvus vienmoda LC patch kabeļus un tīrus savienotājus, lai uzturētu signāla integritāti. Ja nepieciešama DDM/DOM uzraudzība, pārliecinieties, ka resursdatora platforma atbalsta šīs diagnostikas.
