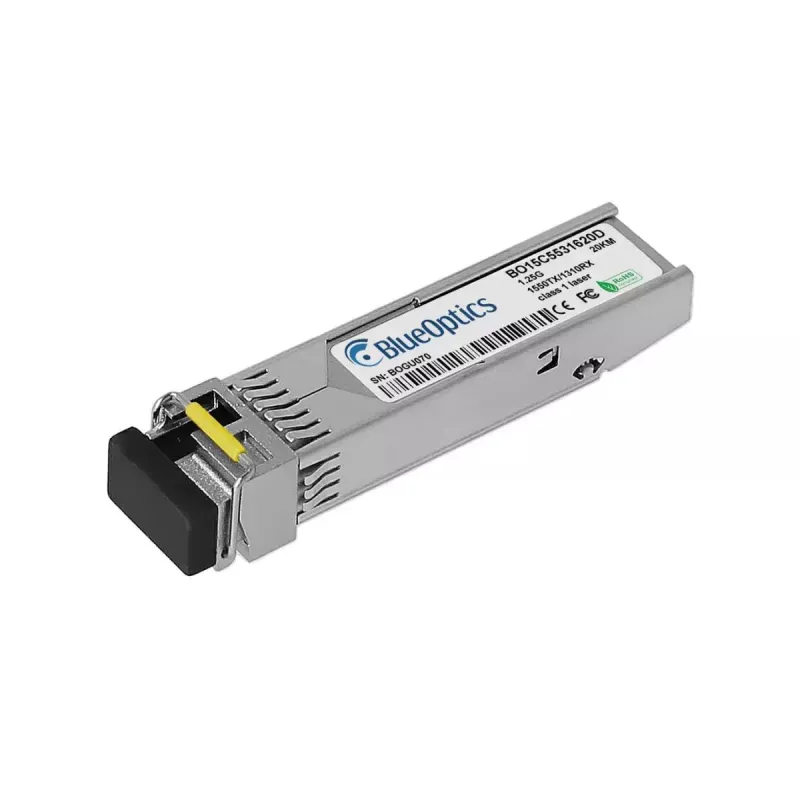

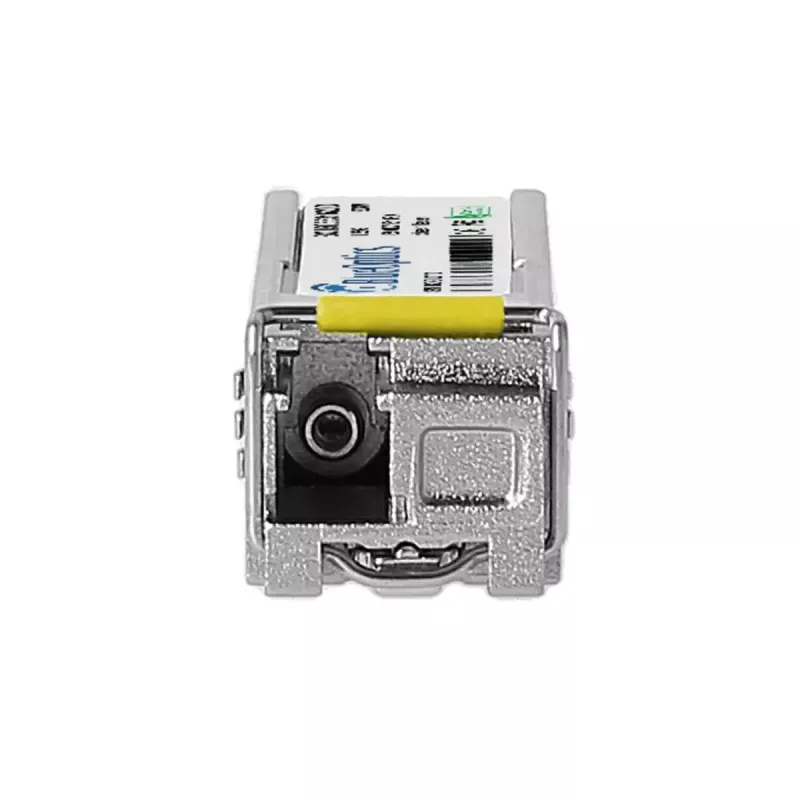

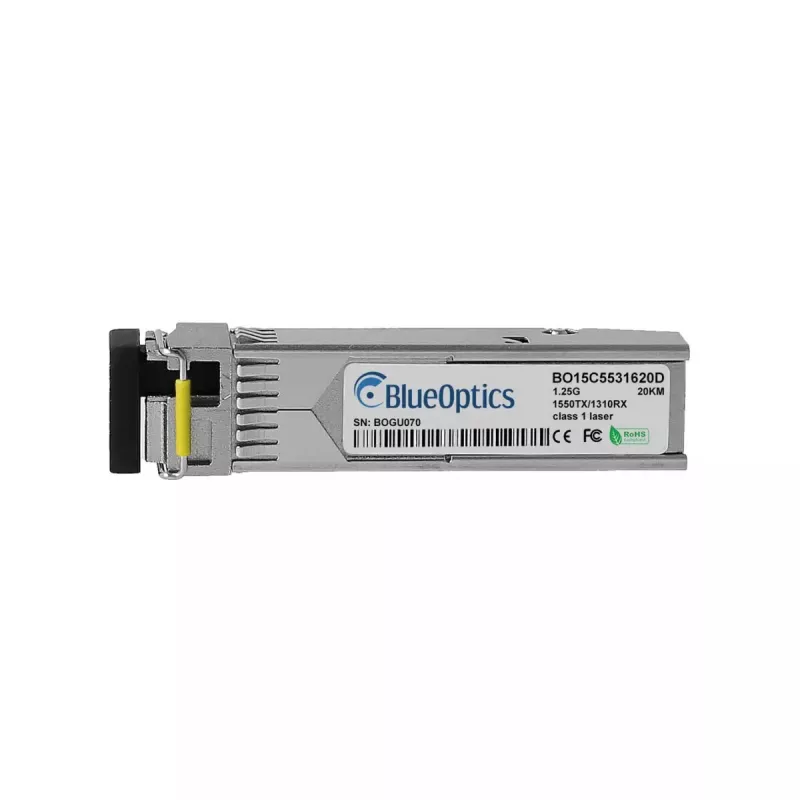

SFP raiduztvērēja modulis BlueOptics SFPGLX20B15D-w-BO 1250 Mbit/s optiskās šķiedras

BlueOptics SFPGLX20B15D-w-BO ir viena porta SFP optiskās šķiedras raiduztvērējs, kas izstrādāts 1250 Mbit/s (1,25 Gbps) optiskajiem savienojumiem. Tam ir SFP saskarne kompaktā sudraba krāsas korpusā, un tas sver aptuveni 20 g. Modulis atbalsta vienmoda LC simplex savienojumus un izmanto 1000BASE‑BX‑D pārraides shēmu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, kas piemēroti punkta‑punkta optiskajiem savienojumiem līdz 20 km attālumā, ja tiek izmantota saderīga aparatūra.

Priekšrocības

Šis BlueOptics SFP raiduztvērējs atbilst MSA SFP formas faktora specifikācijām elektriskajai, mehāniskajai un funkcionālajai saderībai ar plašu slēdžu, maršrutētāju un datu glabāšanas sistēmu klāstu. Tas ir izgatavots, izmantojot rūpnieciskas kvalitātes optoelektroniskos komponentus, un atbalsta pilnu duplekso optisko pārraidi pa vienmoda optisko šķiedru, nodrošinot pret traucējumiem imūnus savienojumus ar zemu latentumu. Kompaktais SFP formas faktors un mazais svars vienkāršo karsto nomaiņu un rezerves detaļu krājumu pārvaldību.

Piemērots

• Gigabit Ethernet un līdzīgiem 1,25 Gbit/s optiskajiem savienojumiem
• Punkta‑punkta vienmoda optiskās šķiedras savienojumiem līdz 20 km
• Slēdžu, maršrutētāju, datu glabāšanas sistēmu un raiduztvērēju savstarpējai savienošanai
• Vidēm, kur nepieciešami MSA atbilstoši SFP moduļi un LC simplex savienotāji

Galvenās specifikācijas

• Saskarnes tips: SFP (mazs formas faktors – pievienojams)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbps)
• Optiskās šķiedras tips: vienmoda optiskā šķiedra
• Savienotājs: LC simplex
• Pārraides shēma: 1000BASE‑BX‑D (atsevišķi Tx/Rx viļņu garumi, piem., 1310 nm Tx / 1550 nm Rx)
• Tipiskais savienojuma attālums: līdz 20 km (atkarīgs no optiskās šķiedras un savienojuma budžeta)
• Krāsa: sudraba
• Svars: aptuveni 20 g

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā slēdža, maršrutētāja vai raiduztvērēja korpusa SFP slotā, kamēr resursdatora iekārta ir ieslēgta atbilstoši ražotāja norādījumiem par karsto nomaiņu. Pievienojiet LC simplex vienmoda savienotāja kabeļa moduļa savienotājam, nodrošinot pareizu polaritāti starp raidīšanas un uztveršanas galiem. Pārbaudiet, vai resursdatora aparatūra atbalsta 1000BASE‑BX‑D un vai ir konfigurēti visi nepieciešamie optiskie vai ražotāja bloķēšanas iestatījumi. Pārraugiet resursdatora iekārtas savienojuma statusa indikatorus, lai apstiprinātu veiksmīgu sinhronizāciju.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet vienmoda LC savienotājkabeļus un pārbaudiet viļņu garumu un savienojuma budžetu pilnīgu saderību. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet pārraudzību, lai sekotu līdzi barošanas spriegumam, lāzera nobīdes strāvai, optiskajai raidīšanas/uztveršanas jaudai un moduļa temperatūrai. Uzglabājiet rezerves moduļus antistatiskā iepakojumā un izvairieties no optiskās šķiedras galu piesārņošanas – pirms savienošanas notīriet savienotājus, lai nodrošinātu optimālu signāla kvalitāti.
