SFP raiduztvērēja modulis BlueOptics SFPGLX40B15-BO 1250 Mbit/s optiskā šķiedra

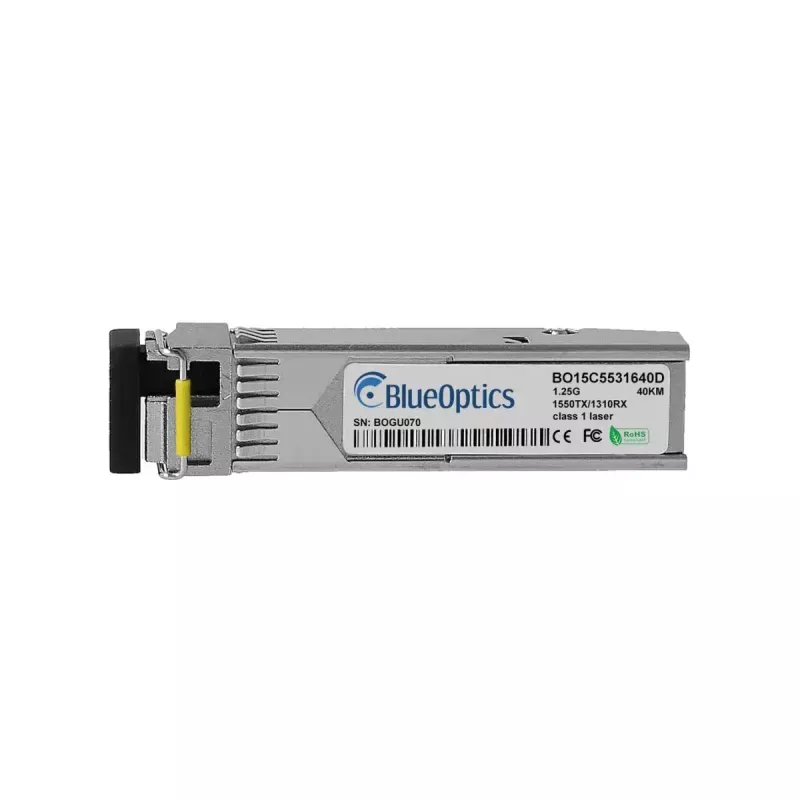

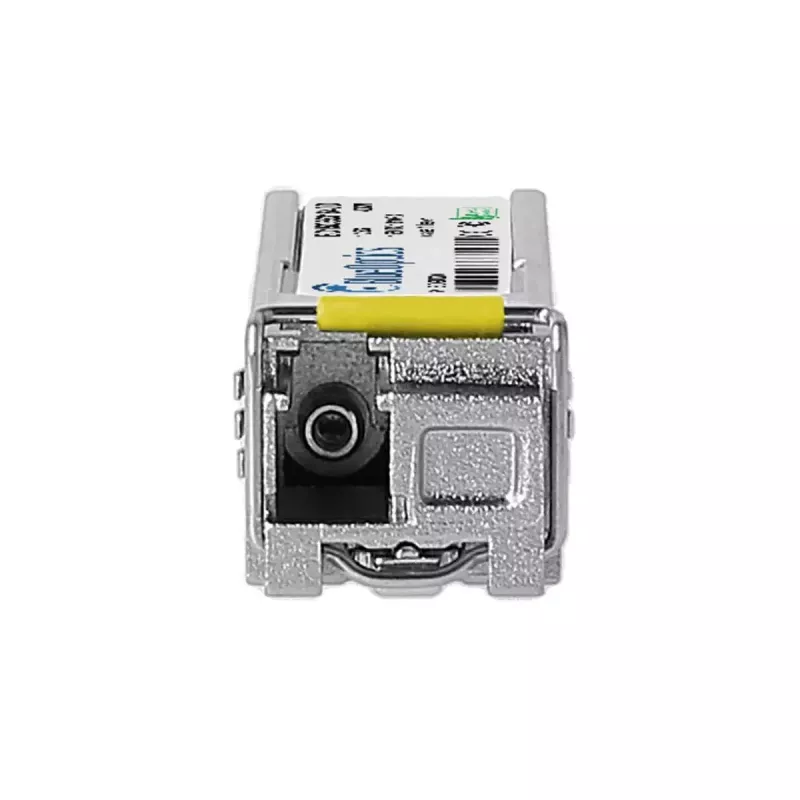

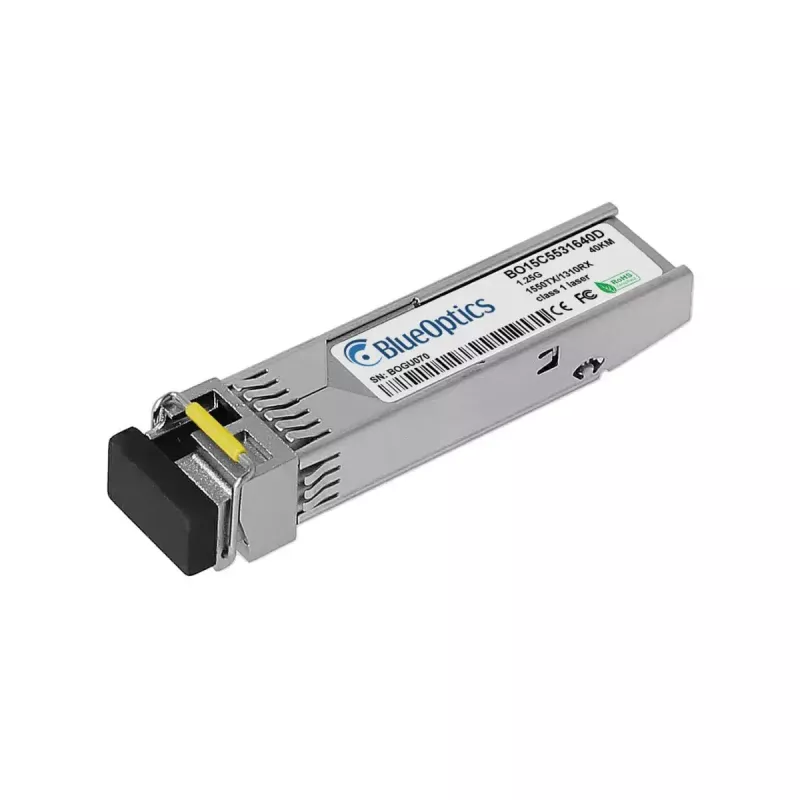

BlueOptics SFPGLX40B15-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Ievietots kompaktā sudraba krāsas modulī, kas sver 20 g, tas izmanto SFP saskarni un LC simplex savienotāju. Modulis atbalsta 1000BASE-BX-D darbību ar atsevišķiem raidītāja un uztvērēja viļņu garumiem un ir paredzēts ātrgaitas tīkla transportam lielos attālumos.

Priekšrocības

Raiduztvērējs atbilst MSA saderīgām mehāniskajām un elektriskajām specifikācijām, nodrošinot sadarbspēju ar SFP portiem slēdžos, maršrutētājos un citās tīkla ierīcēs, kas atbalsta 1000BASE-BX-D. Tā vieglais metāla korpuss un LC simplex savienotājs vienkāršo uzstādīšanu un kabeļu savienošanu. Dizains atbalsta vienlaicīgu raidīšanas un uztveršanas darbību pa vienmoda šķiedru, un modulis ir piemērots nepārtrauktai darbībai tīkla vidēs, kur nepieciešami stabili 1,25 Gbit/s savienojumi.

Piemērots

• Vienmoda šķiedras savienojumi starp slēdžiem un maršrutētājiem
• Tālas darbības Ethernet savienojumi līdz desmitiem kilometru
• Datu centru augšupsaites un malas agregācija
• Glabāšanas tīklu un SAN starpsavienojumi ar 1,25 Gbit/s atbalstu

Galvenās specifikācijas

• Saskarnes veids: SFP (Mazs formas faktors pieslēdzams)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Šķiedras veids: Vienmoda šķiedra (SMF)
• Savienotājs: LC simplex
• Tipiskais raidīšanas/uztveršanas viļņu garumu pāris BX-D darbībai (atsevišķi TX un RX viļņu garumi)
• Moduļa krāsa: Sudraba
• Svars: 0,02 kg

Kā lietot

Uzstādiet BlueOptics SFPGLX40B15-BO tukšā SFP slotā slēdzī, maršrutētājā vai citā saderīgā tīkla ierīcē, kamēr resursdators ir izslēgts, vai arī ievērojot ierīces ražotāja ieteiktās karstās nomaiņas procedūras. Pievienojiet LC simplex vienmoda ielāpu vadu modulim un attālinātajam raiduztvērējam vai ielāpu panelim, ievērojot pareizu TX pret RX orientāciju BX-D saitēm. Pārbaudiet saites vienošanos un porta iestatījumus resursdatorā, lai pārliecinātos, ka saskarne darbojas paredzētajā 1,25 Gbit/s režīmā.

Ieteikumi

Pārliecinieties, ka resursdators atbalsta 1000BASE-BX-D un, ja nepieciešams, digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika statusam. Izmantojiet kvalitatīvu vienmoda šķiedru un pareizi terminētus LC savienotājus, lai sasniegtu optimālu diapazonu un signāla veiktspēju. Izvairieties no pārmērīgas šķiedru kabeļu locīšanas un ievērojiet ESD drošu apiešanos, ievietojot vai izņemot raiduztvērēju.
