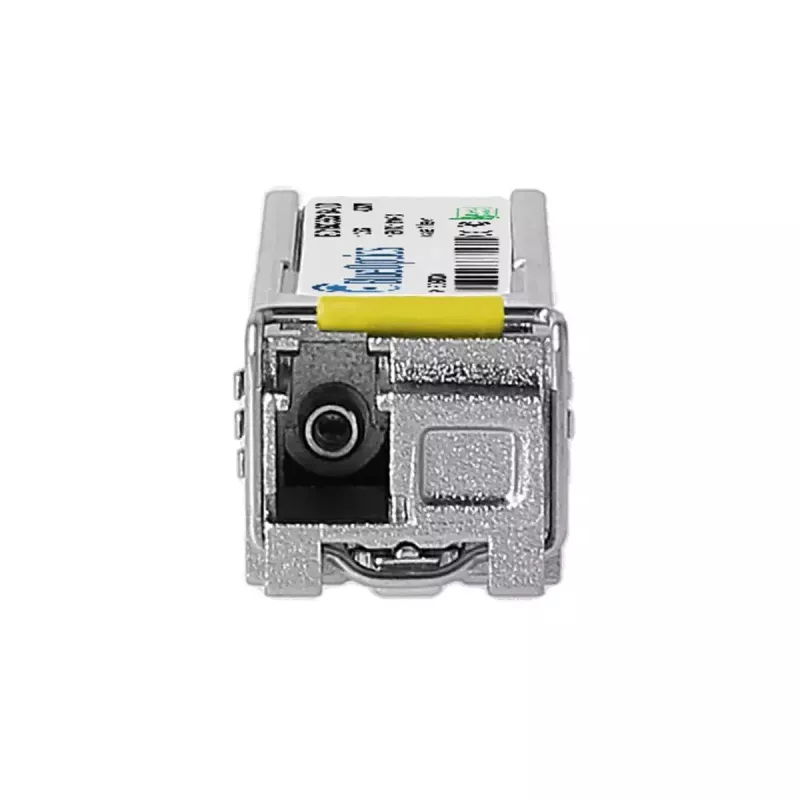

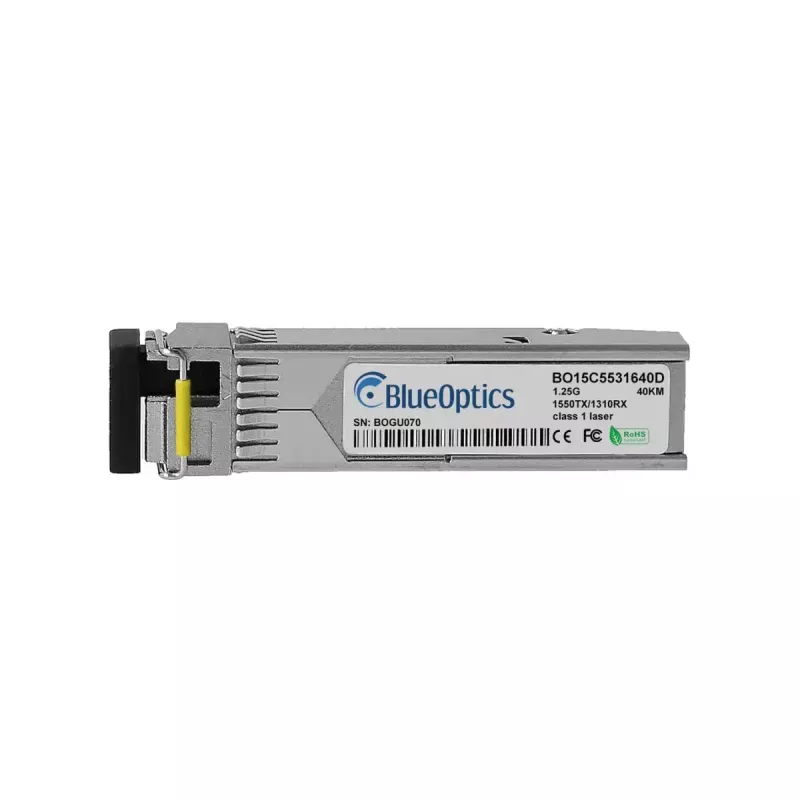

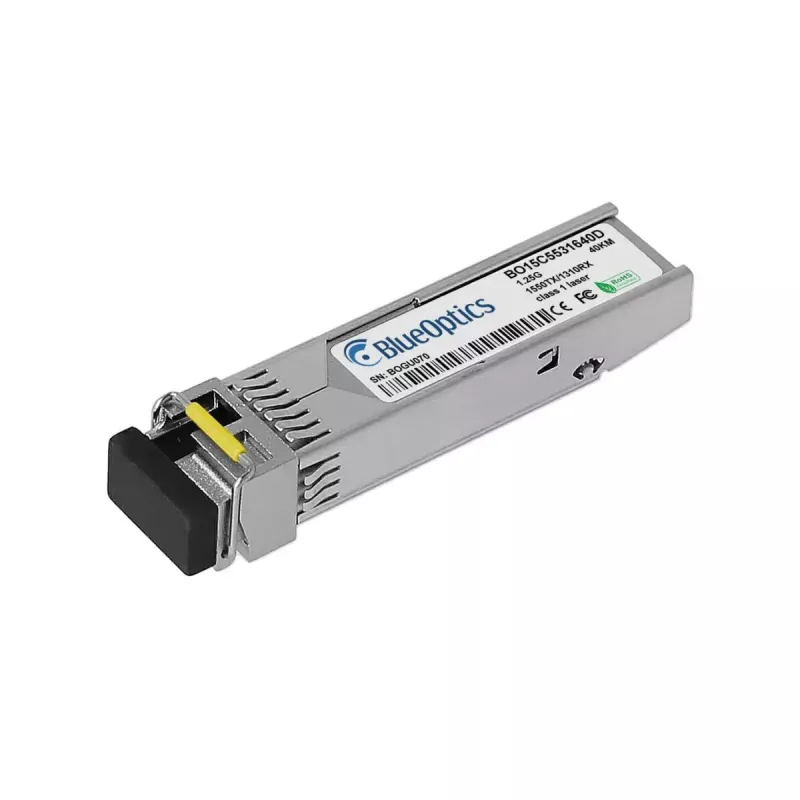

SFP raiduztvērēja modulis BlueOptics SFPGLX40B15-w-BO 1250 Mbit/s

BlueOptics SFPGLX40B15-w-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis ir ievietots sudrabkrāsas korpusā, sver 20 g un izmanto SFP saskarni, lai to varētu karstās nomaiņas režīmā integrēt saderīgā tīkla aprīkojumā. Tas atbalsta optisko pārraidi pa vienu šķiedru, izmantojot atsevišķus viļņu garumus raidīšanai un uztveršanai, un ir piemērots standarta 1000BASE-BX-D klases lietojumiem praktiskos savienojuma attālumos, ko nosaka šķiedras un savienotāju kvalitāte.

Priekšrocības

Modulis atbilst MSA SFP mehāniskajiem un elektriskajiem standartiem, nodrošinot plašu savietojamību ar komutatoriem, maršrutētājiem un citu SFP spējīgu aparatūru. Tas piedāvā kompaktu SFP formas faktoru, mazu svaru un atbalstu optiskajai pārraidei ar ātrumu 1,25 Gbit/s. Raiduztvērējs ir paredzēts stabilai ilgtermiņa darbībai un ietver mūsdienu SFP optikai raksturīgas funkcijas, piemēram, atbalstu digitālajai diagnostikas uzraudzībai (DDM/DOM), ja to atbalsta resursdators, ļaujot attālināti pārraudzīt tādus parametrus kā temperatūra un optiskā jauda.

Piemērots

• Vienmoda optisko šķiedru saitēm pilsētu un universitātes pilsētiņu tīklos
• Savienojumiem starp SFP spējīgiem komutatoriem un maršrutētājiem
• Optisko šķiedru augšupsaitēm uzglabāšanas sistēmām un agregācijas punktiem
• Garākiem punkts-punkts savienojumiem, kur tiek izmantoti LC simplex savienojumi

Galvenās specifikācijas

• Saskarnes veids: SFP (karstās nomaiņas)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Optiskais režīms: vienmoda optiskā šķiedra ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem (BX-D stilā)
• Savienotāja veids: LC simplex (vienas šķiedras raidīšanas/uztveršanas izkārtojums)
• Tipiskā lietojuma klase: 1000BASE-BX-D / 1,25G Ethernet un līdzīgi protokoli
• Krāsa / korpuss: sudrabkrāsas metāla korpuss
• Svars: 0,02 kg

Kā lietot

Uzstādiet BlueOptics SFPGLX40B15-w-BO, ievietojot to tukšā SFP portā saderīgā tīkla aprīkojumā, kamēr resursdatora ierīce ir ieslēgta vai izslēgta saskaņā ar resursdatora ražotāja norādījumiem. Pievienojiet LC simplex vienmoda optiskās šķiedras savienotājvadu, kas atbilst nepieciešamajai raidīšanas un uztveršanas orientācijai. Konfigurējiet saites iestatījumus pievienotajās ierīcēs, kā nepieciešams 1,25 Gbit/s darbībai, un pārbaudiet saites statusu, izmantojot resursdatora sistēmu. Ja nepieciešama digitālā diagnostikas uzraudzība, iespējojiet vai pieprasiet DDM/DOM, izmantojot resursdatoru, lai nolasītu tādus parametrus kā optiskā jauda un temperatūra, ja vien resursdators atbalsta šo funkciju.

Ieteikumi

Nodrošiniet saderību, pārliecinoties, ka jūsu tīkla aprīkojums atbalsta SFP moduļus un, ja piemērojams, BX-D vienas šķiedras darbību. Izmantojiet kvalitatīvus vienmoda LC simplex savienotājvadus un pareizu optisko šķiedru pārvaldību, lai sasniegtu optimālu darbības attālumu un signāla integritāti. Rīkojieties ar raiduztvērēju un optisko šķiedru savienotājiem uzmanīgi, lai izvairītos no piesārņojuma; izmantojiet putekļu aizsargvāciņus, kad porti netiek izmantoti, un ievērojiet standarta ESD piesardzības pasākumus uzstādīšanas laikā. Diagnostikas uzraudzībai pārliecinieties, ka resursdatora sistēma atbalsta DDM/DOM, lai piekļūtu reāllaika moduļa parametriem.
