SFP raiduztvērēja modulis BlueOptics SFPGSX2D-W-BO 1250 Mbit/s 1310 nm

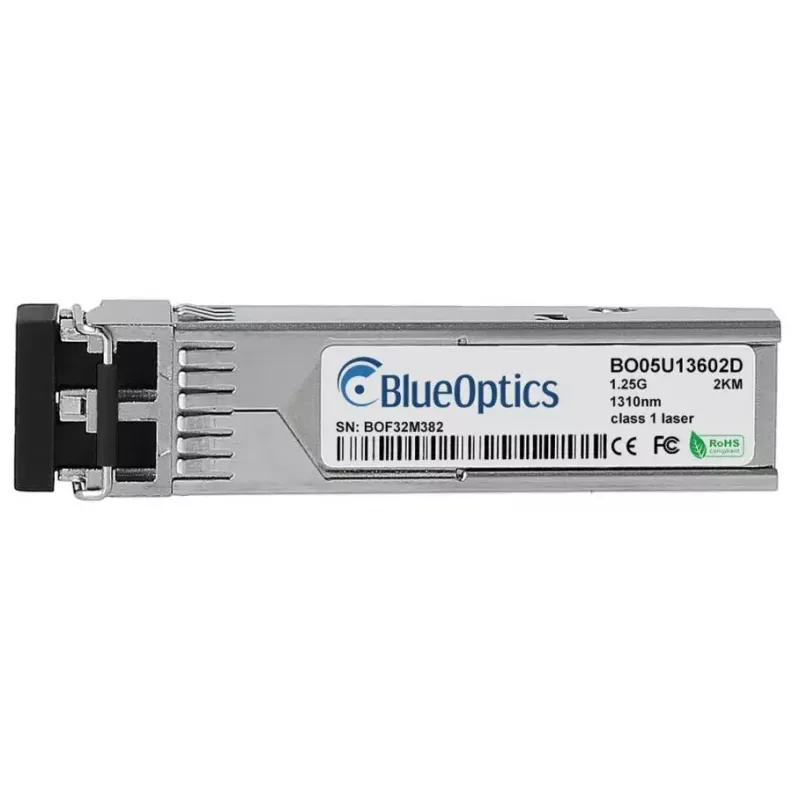

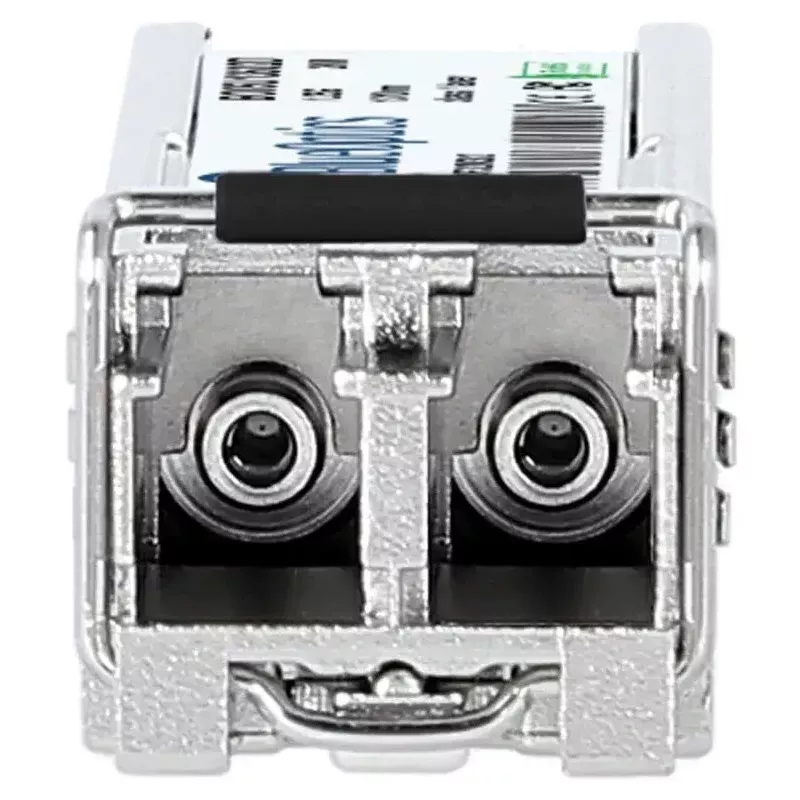

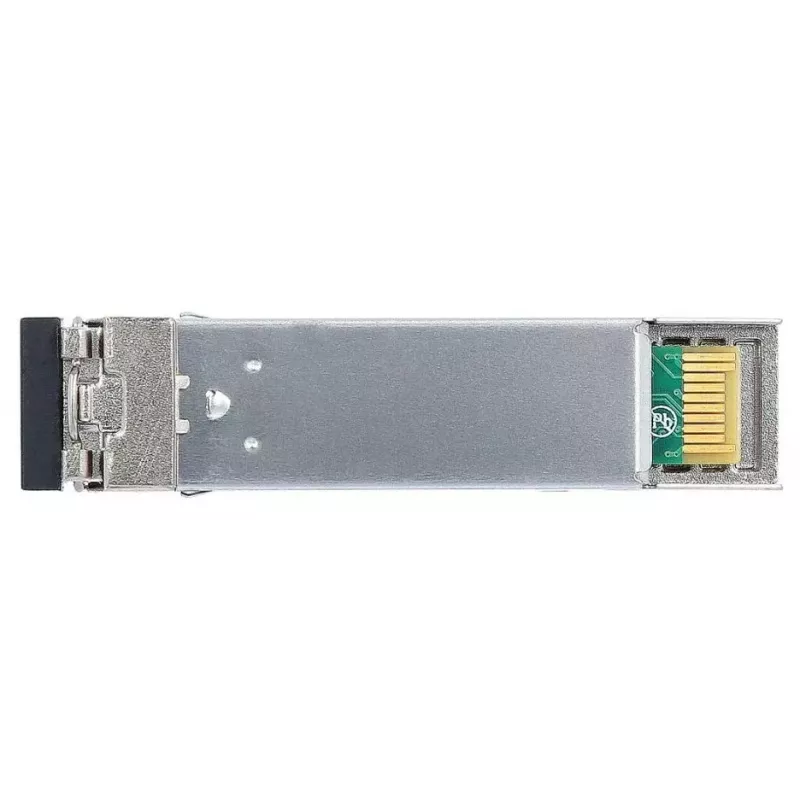

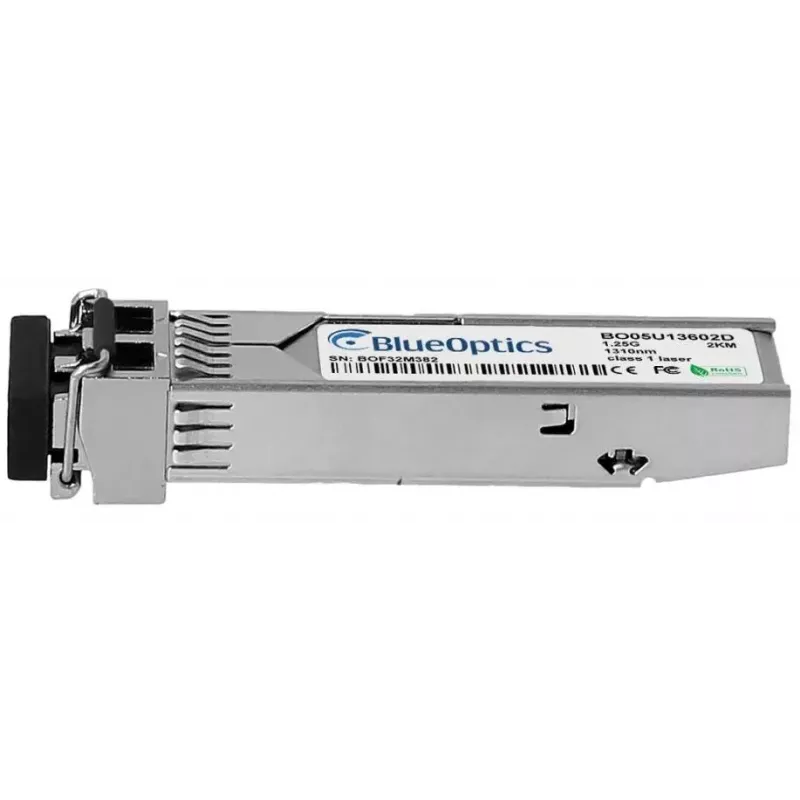

BlueOptics SFPGSX2D-W-BO ir SFP (Small Form-factor Pluggable) optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1250 Mbit/s (1,25 Gbit/s) līnijas pārraides ātrumiem pie 1310 nm viļņa garuma. Iebūvēts metāla korpusā un barots no 3,3 V barošanas avota, modulis nodrošina kompaktu, vieglu (2 g) risinājumu vienas šķiedras dupleksajiem optiskajiem savienojumiem, izmantojot LC duplekso savienotāju, un atbalsta pārraidi pa daudzmodu šķiedru, ja tiek ievēroti noteiktie savienojuma budžeta un attāluma ierobežojumi.

Priekšrocības

Šis SFP raiduztvērējs īsteno nozarē standarta MSA formas faktoru un elektrisko saskarni, nodrošinot plašu savietojamību ar slēdžiem, maršrutētājiem un citām tīkla ierīcēm, kas pieņem SFP moduļus. Metāla korpuss uzlabo mehānisko izturību un ekranēšanu. Ar 1310 nm lāzera raidītāja un uztvērēja pāri modulis atbalsta izplatītus ātrgaitas protokolus līdz 1250 Mbit/s, vienlaikus saglabājot nelielu fizisko nospiedumu un zemu enerģijas patēriņu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFPGSX2D-W-BO, ievietojot moduli saderīgā SFP slotā tīkla ierīcē, līdz tas nofiksējas vietā; modulis ir karsti pievienojams, tāpēc vairumā gadījumu resursdators nav jāizslēdz. Pieslēdziet šķiedru ar atbilstošu LC duplekso savienotāju un nodrošiniet pareizu raidīšanas/uztveršanas savirzi starp raiduztvērējiem. Pārbaudiet, vai resursdators atpazīst moduli un vai savienojuma statuss un ātruma iestatījumi atbilst gaidāmajai 1,25 Gbit/s darbībai. Ja iespējams, iespējojiet ciparu diagnostikas uzraudzības (DDM/DOM) atbalstu resursdatorā, lai pārraudzītu darba parametrus.

Ieteikumi

Izmantojiet kvalitatīvus LC dupleksos savienotājvadus un atbilstošus daudzmodu šķiedras sadales paneļus, lai uzturētu savienojuma veiktspēju. Pārliecinieties, ka jūsu tīkla iekārtas programmaparatūra un aparatūra oficiāli atbalsta trešo pušu SFP moduļus vai ļauj automātisku saskaņošanu ar nepiederīgiem raiduztvērējiem. Lai nodrošinātu uzticamu darbību, ievērojiet ražotāja noteiktos apkārtējās vides temperatūras diapazonus, uzturiet savienotājus tīrus un, uzstādot moduli, rīkojieties atbilstoši ESD drošības prasībām.
