SFP raiduztvērēja modulis BlueOptics SFPX-0000-R00-BO 10000 Mbit/s 850 nm

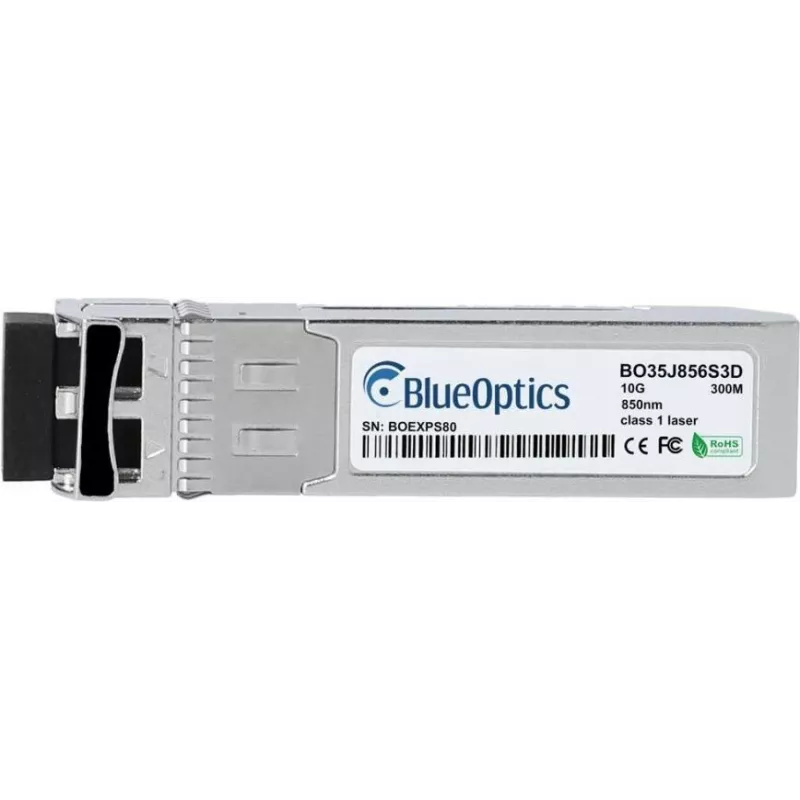

BlueOptics SFPX-0000-R00-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s (10000 Mbit/s) saitēm pa daudzmodu šķiedru. Tas darbojas 850 nm viļņa garumā un izmanto LC duplekso optisko saskarni vienlaicīgai raidīšanai un uztveršanai pa atsevišķām šķiedrām. Modulis ir kompakts, viegls (aptuveni 20 g) un sudraba krāsā, paredzēts izmantošanai tīkla komutatoros, maršrutētājos un glabāšanas sistēmās, kas pieņem SFP+ formas faktora raiduztvērējus.

Priekšrocības

Šis SFP+ raiduztvērējs atbalsta 10GBASE-SR lietojumus un atbilst izplatītajiem MSA SFP+ mehāniskajiem un optiskajiem formas faktoriem, nodrošinot vienkāršu ievietošanu saderīgos portos. 850 nm VCSEL bāzētais optiskais ceļš ir piemērots īsa attāluma daudzmodu šķiedras saitēm, nodrošinot augstu caurlaidspēju ar imunitāti pret elektromagnētiskiem traucējumiem. Moduļa vieglais metāla korpuss palīdz siltuma izkliedēšanai un mehāniskai aizsardzībai, vienlaikus saglabājot minimālu kopējo svaru blīvu portu izvietojumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai resursdatora ierīce atbalsta SFP+ raiduztvērējus un 10GBASE-SR optisko standartu. Ievietojiet BlueOptics SFPX-0000-R00-BO tukšā SFP+ portā, līdz tas nofiksējas, pēc tam pievienojiet LC dupleksās daudzmodu šķiedras savienotājkabeļus ar atbilstošu polaritāti. Ieslēdziet resursdatora ierīci un pārbaudiet saites LED indikatorus vai pārvaldības saskarni, lai apstiprinātu saites saskaņošanu pie 10 Gbit/s. Lai izņemtu, izslēdziet vai atspējojiet portu, ja to pieprasa resursdators, atlaidiet raiduztvērēja fiksatoru un uzmanīgi izvelciet moduli; uzlieciet putekļu vāciņus neizmantotajām optiskajām saskarnēm, lai novērstu piesārņošanu.

Ieteikumi

Izmantojiet ieteicamās kategorijas daudzmodu šķiedru (OM3/OM4 labākai īsa attāluma 10G veiktspējai) un augstas kvalitātes LC dupleksos savienotājkabeļus, lai sasniegtu noteikto darbības attālumu un signāla integritāti. Pirms savienošanas pārliecinieties, ka savienotāji un porti ir tīri, un apstipriniet resursdatora saderību ar SFP+ moduļiem un digitālo diagnostiku, ja nepieciešama uzraudzība.
