SFP raiduztvērēja modulis BlueOptics TN-SFP-LXB21T-BO optiskā šķiedra 20000 m

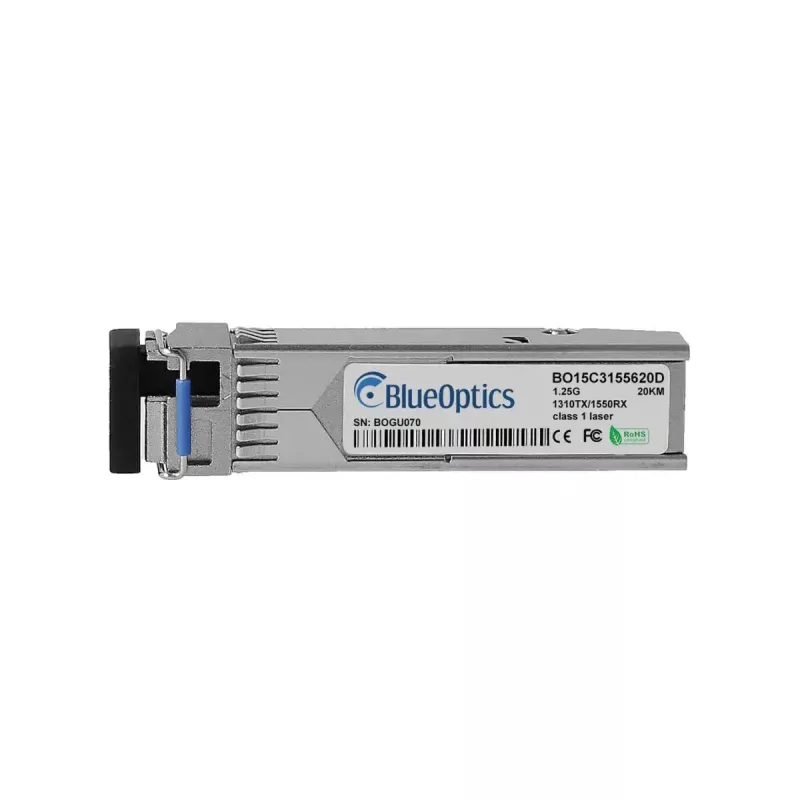

BlueOptics TN-SFP-LXB21T-BO ir kompakts SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem līdz 20 000 m. Tas realizē 1000BASE-BX-U konfigurāciju ar LC simplex savienotāju, apvienojot 1550 nm raidītāju un 1310 nm uztvērēju divvirzienu pārraidei pa vienu šķiedru. Alumīnija korpusā un sverot aptuveni 20 g, modulis atbilst MSA mehāniskās formas faktora standartiem un ir paredzēts izmantošanai tīkla iekārtās, kas atbalsta SFP 1000BASE-BX-U moduļus.

Priekšrocības

Modulis nodrošina liela attāluma vienmoda savienojamību ar līdz pat 20 km pārraides diapazonu, mazu svaru un alumīnija korpusu mehāniskai stabilitātei. Tas atbalsta standartizētas SFP saskarnes un LC simplex savienotājus plašai savietojamībai ar komutatoriem, maršrutētājiem un citām optiskajām ierīcēm. Raiduztvērējs piedāvā digitālās diagnostikas (DDM/DOM) iespēju, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, raidīšanas un uztveršanas jaudu un temperatūru, ja resursdatora aparatūra atbalsta šīs funkcijas.

Piemērots

• Liela attāluma Ethernet savienojumiem universitātes pilsētiņu un pilsētu tīklos
• Punktu-punktu optiskās šķiedras savienojumiem starp vietām, kas atrodas līdz 20 km attālumā
• Integrācijai komutatoros, maršrutētājos, uzglabāšanas sistēmās un multivides pārveidotājos ar SFP portiem
• Vidēm, kur nepieciešama optiskā izolācija no elektromagnētiskajiem traucējumiem

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA)
• Datu pārraides ātrums: 1,25 Gbps (1000BASE-BX-U)
• Optiskās šķiedras veids: Vienmoda šķiedra (SMF)
• Raidīšanas viļņa garums: 1550 nm
• Uztveršanas viļņa garums: 1310 nm
• Savienotājs: LC simplex
• Maksimālais savienojuma attālums: 20 000 m (20 km)
• Korpusa materiāls: Alumīnijs
• Svars: aptuveni 0,02 kg
• Digitālā diagnostika: DDM/DOM atbalsts (ja atbalsta resursdators)

Kā lietot

Ievietojiet raiduztvērēju saderīgā SFP slotā jūsu komutatorā, maršrutētājā vai multivides pārveidotājā, līdz tas nofiksējas, ievērojot resursdatora ierīces ražotāja ievietošanas instrukcijas. Pievienojiet piemērotu vienmoda LC simplex savienotājvadu modulim un attālajam raiduztvērējam vai savienotājpanelim. Nodrošiniet pareizu šķiedras polaritāti divvirzienu BX darbībai (raidīšanas un uztveršanas viļņu garumi ir atšķirīgi) un pārbaudiet savienojuma statusu caur resursdatora iekārtu. Ja pieejams un iespējots resursdatorā, izmantojiet DDM/DOM saskarni, lai uzraudzītu darbības parametrus, piemēram, optisko jaudu un temperatūru.

Ieteikumi

Rīkojieties ar optiskajām saskarnēm, izmantojot putekļu vāciņus, kad tās netiek lietotas, izvairieties no vienmoda šķiedras locīšanas ārpus tās minimālā liekuma rādiusa un pārbaudiet, vai resursdatora ierīce atbalsta 1000BASE-BX-U un DDM, ja plānojat izmantot diagnostikas funkcijas. Optimālai veiktspējai izmantojiet augstas kvalitātes vienmoda savienotājvadus un pirms savienošanas pārliecinieties, ka savienotāji ir tīri.
