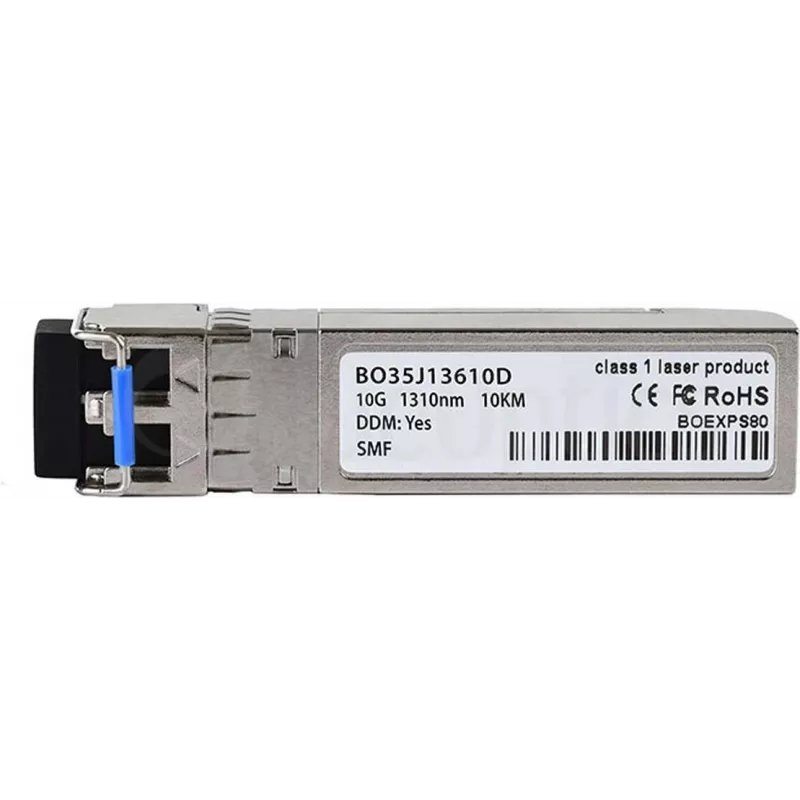

SFP+ raiduztvērēja modulis CBO 331-5310-BO 10 Gbit/s 1310 nm

SFP+ raiduztvērēja modulis CBO 331-5310-BO 10 Gbit/s 1310 nm ir kompakts, karstās pieslēgšanas optiskais modulis, kas paredzēts 10 Gigabit Ethernet savienojumiem pa vienmoda optisko šķiedru. Tas atbalsta nominālo datu pārraides ātrumu 10 Gbit/s pie pārraides viļņa garuma 1310 nm un iederas standarta SFP+ portos komutatoros, maršrutētājos un serveros. Modulis ir paredzēts īsiem līdz vidēja attāluma savienojumiem un nodrošina uzticamus optiskos augšupsaites, agregācijas un glabāšanas tīklu (SAN) starpsavienojumus datu centru un uzņēmumu tīklu vidēs.

Priekšrocības

Šis SFP+ raiduztvērējs piedāvā mazu formas faktoru un karstās pieslēgšanas darbību, kas vienkāršo uzstādīšanu un nomaiņu, neizslēdzot resursdatora ierīci. Darbojoties 1310 nm viļņa garumā, tas nodrošina līdzsvaru starp sasniedzamību un dispersijas toleranci, kas piemērots vienmoda optiskās šķiedras savienojumiem. Modulis ir saderīgs ar parastajiem SFP+ interfeisiem, nodrošina stabilu 10 Gbit/s caurlaidspēju un samazina vara kabeļu nepieciešamību augstāka blīvuma un lielāka attāluma savienojumiem.

Piemērots

• Datu centru augšupsaitēm starp komutatoriem un agregācijas slāņiem
• Ātrdarbīgiem servera–komutatora savienojumiem
• Glabāšanas tīklu (SAN) starpsavienojumiem
• Universitātes pilsētiņu un uzņēmumu mugurkaula optisko šķiedru segmentiem
• Īsiem līdz vidēja attāluma vienmoda optiskās šķiedras savienojumiem

Galvenās specifikācijas

• Formas faktors: SFP+ (10 Gbit/s)
• Nominālais datu pārraides ātrums: 10 Gbit/s
• Viļņa garums: 1310 nm
• Optiskais interfeiss: vienmoda optiskā šķiedra
• Konektora tips: LC dupleksais
• Karstā pieslēgšana: jā
• Tipisks pielietojums: īsi līdz vidēja attāluma optiskie savienojumi (datu centrs, agregācija, SAN)

Lietošana

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ portā savā komutatorā, maršrutētājā vai serverī, līdz tas nofiksējas. Pievienojiet LC duplekso vienmoda optiskās šķiedras kabeli, pārliecinoties par pareizu raidīšanas/saņemšanas orientāciju. Pārbaudiet savienojuma statusu resursdatora ierīcē un konfigurējiet attiecīgos interfeisa iestatījumus (ātrums/duplekss vai automātiskā sarunu vešana, VLAN vai saišu agregācija) atbilstoši tīkla topoloģijai. Lai izņemtu moduli, atbloķējiet fiksatora mehānismu un izvelciet moduli taisni ārā, ievērojot ESD piesardzības pasākumus.

Ieteikumi

Izmantojiet šo 1310 nm SFP+ moduli ar vienmoda optisko šķiedru un LC dupleksajiem konektoriem. Nodrošiniet optiskās šķiedras tīrību un pareizu konektoru novietojumu, lai uzturētu signāla kvalitāti. Saskaņojiet moduļa specifikācijas ar resursdatora aprīkojuma saderības sarakstiem un programmaparatūras prasībām pirms izvietošanas. Ievērojiet ESD apstrādes un ražotāja norādījumus uzstādīšanas un izņemšanas laikā, lai izvairītos no bojājumiem.
