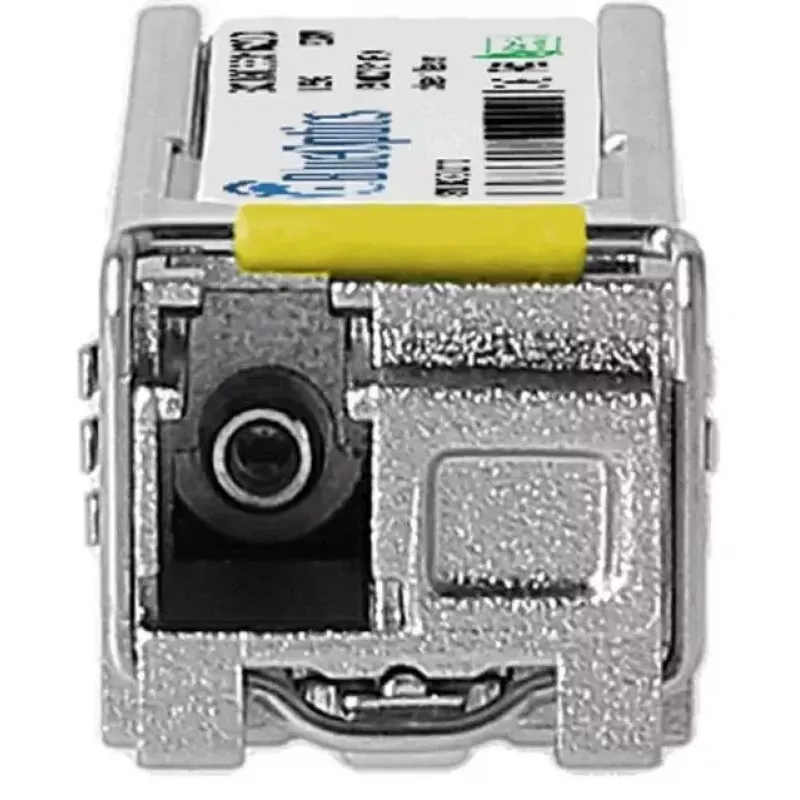

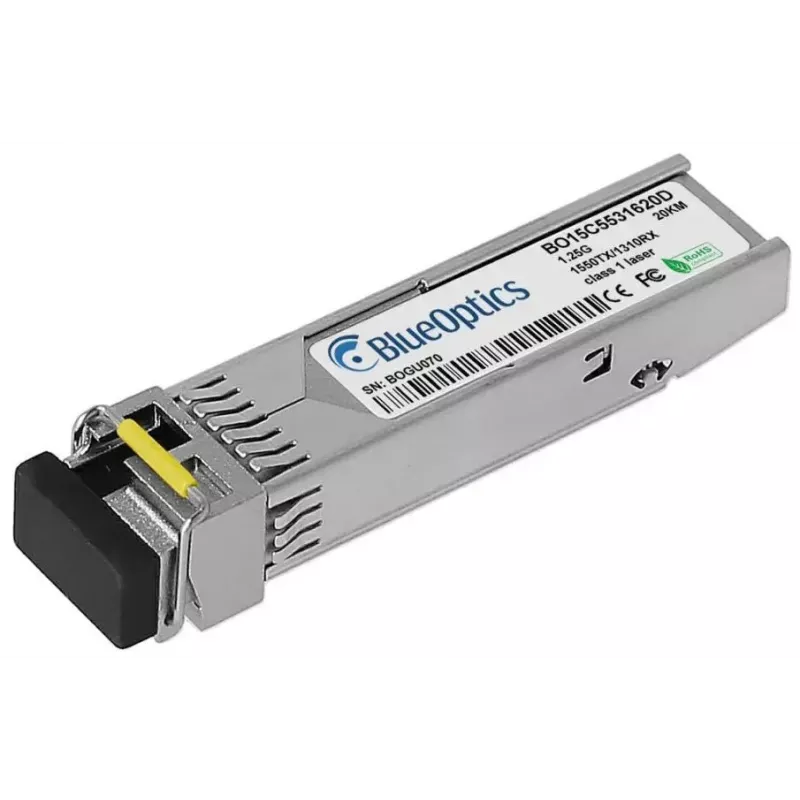

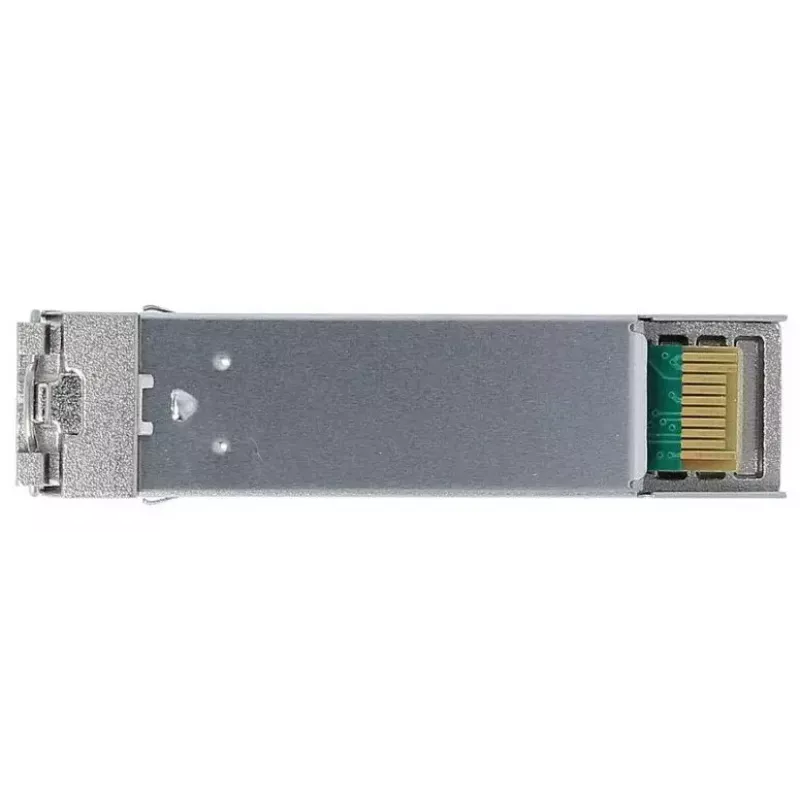

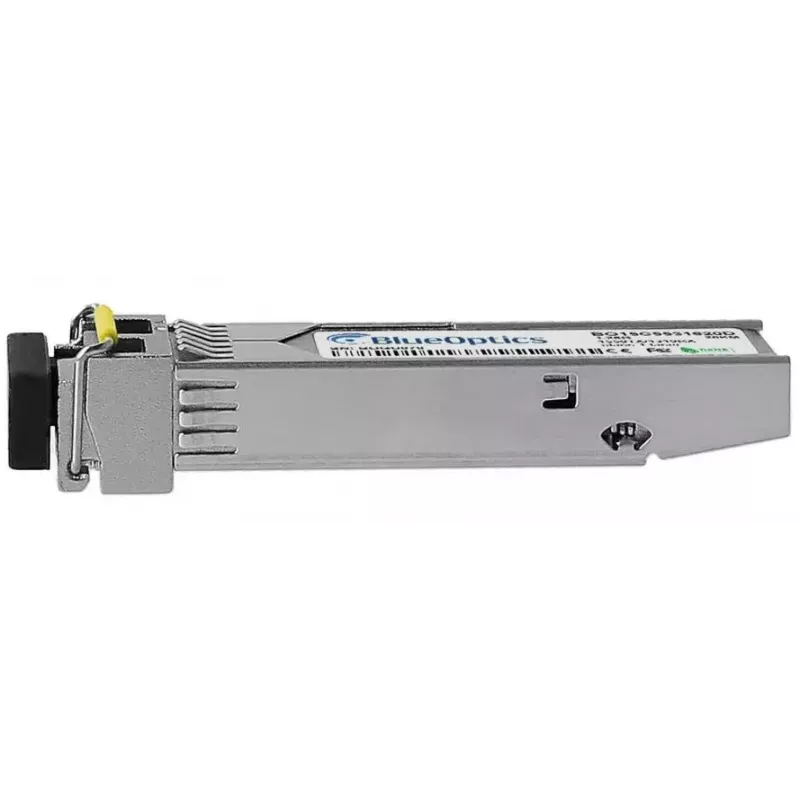

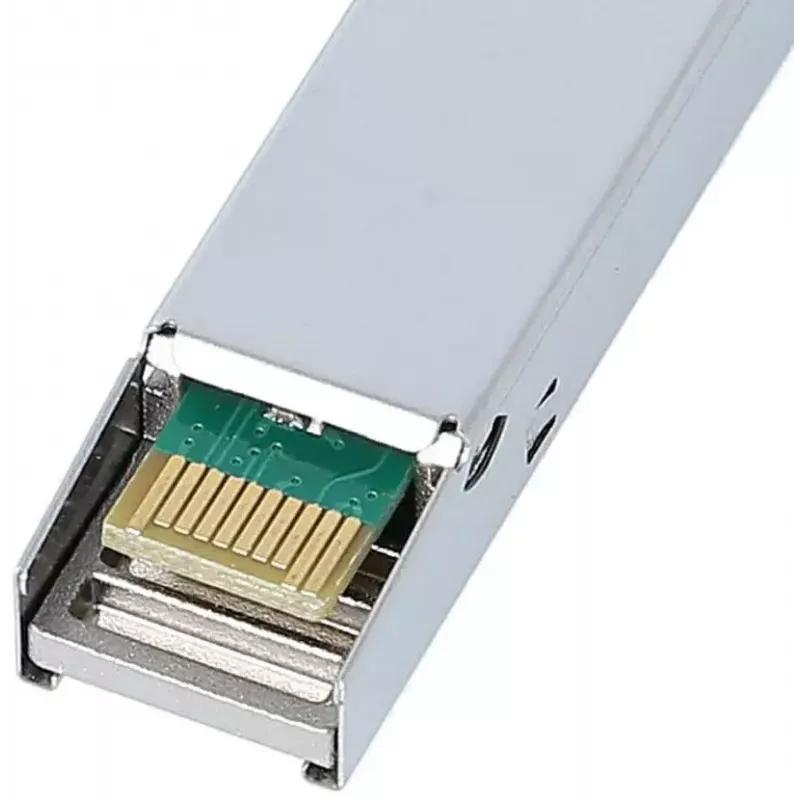

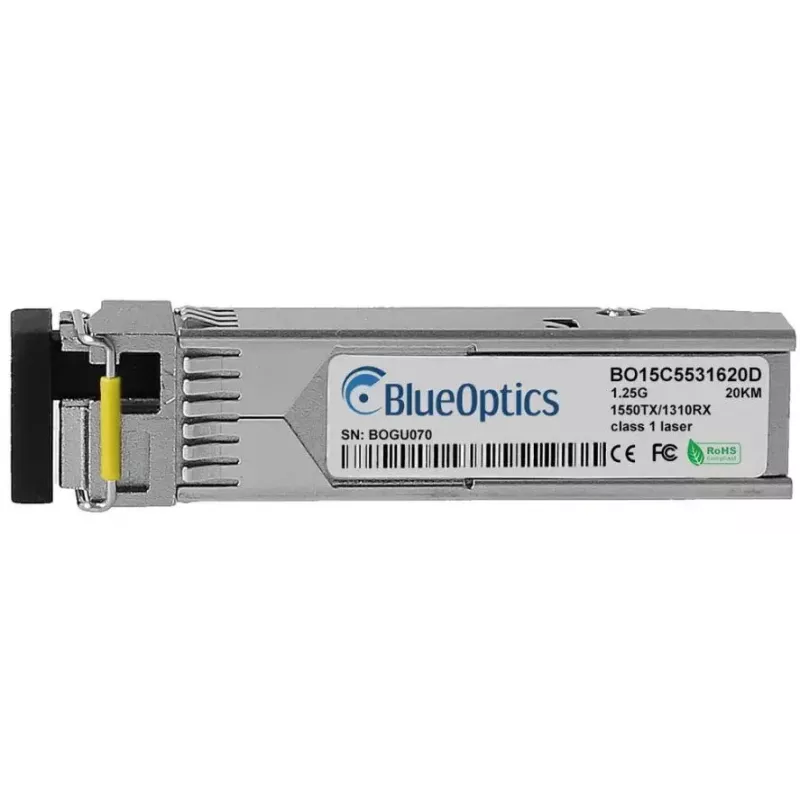

SFP raiduztvērējs BlueOptics 740-094030-BO 1250 Mbit/s optiskā šķiedra

BlueOptics 740-094030-BO SFP raiduztvērējs ir kompakts optiskās šķiedras modulis, kas paredzēts 1250 Mbit/s (1,25 Gbit/s) vienmoda šķiedras posmiem. Tas atbilst MSA SFP mehāniskajiem standartiem un izmanto LC simplex savienotāju punkt-punkta optiskajiem savienojumiem. Modulis darbojas no 3,3 V ieejas sprieguma un tiek piegādāts sudraba krāsas korpusā ar maziem izmēriem (aptuveni 13,9 mm × 58,4 mm × 12,6 mm) un nelielu svaru – aptuveni 0,02 kg, tādējādi tas ir piemērots plašam tīkla iekārtu klāstam, kas pieņem SFP formas faktora raiduztvērējus.

Priekšrocības

Raiduztvērējs atbalsta 1000BASE-BX-D darbību ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem vienmoda šķiedrai, nodrošinot pilnduplekso optisko pārraidi pa vienu šķiedru. Tas ir ražots, lai atbilstu MSA saderībai, un ir pārbaudīts sadarbspējai ar Juniper platformām un citu SFP spējīgu aparatūru. Izgatavots no rūpnieciskas klases komponentiem, modulis nodrošina stabilu optisko veiktspēju, integrētu digitālo diagnostiku (DDM/DOM), kur to atbalsta resursdatora aparatūra, un kompaktu, nozarē standartizētu mehānisko konstrukciju, kas vienkāršo uzstādīšanu un nomaiņu.

Piemērots

• Vienmoda šķiedras Ethernet posmiem līdz 1,25 Gbit/s
• Punkta-punkta optisko šķiedru savienojumiem, izmantojot LC simplex savienotājus
• Tīkla komutatoriem, maršrutētājiem un glabāšanas sistēmām ar SFP portiem
• Liela attāluma posmiem, kur nepieciešami BX-D viļņu garumu pāri

Galvenās specifikācijas

• Saskarnes tips: SFP (atbilst MSA)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Šķiedras tips: vienmoda šķiedra (izmanto viļņu garumu pāri BX-D darbībai)
• Savienotājs: LC simplex
• Darba spriegums: 3,3 V
• Korpusa krāsa: sudraba
• Izmēri (aptuveni): 13,9 mm (P) × 58,4 mm (G) × 12,6 mm (A)
• Svars (aptuveni): 0,02 kg
• Atbalsta digitālo diagnostiku (DDM/DOM), ja resursdators atbalsta SFF-8472

Lietošana

Izslēdziet vai atspējojiet SFP portu resursdatora ierīcē, ja iekārtas ražotājs to iesaka. Ievietojiet BlueOptics SFP raiduztvērēju saderīgā SFP portā, līdz tas nofiksējas. Pievienojiet LC simplex vienmoda šķiedras ielāpu kabeli saskaņā ar pareizo TX/RX orientāciju BX-D darbībai (viena puse raida vienā viļņa garumā, bet otra uztver papildinošā viļņa garumā). Iespējojiet portu jūsu komutatora vai maršrutētāja pārvaldības saskarnē un pārbaudiet posma statusu un optiskos parametrus. Ja jūsu aparatūra to atbalsta, piekļūstiet DDM/DOM reģistriem, lai uzraudzītu reāllaika optisko diagnostiku, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, izejas jaudu, ieejas jaudu un moduļa temperatūru.

Ieteikumi

Pārliecinieties, ka jūsu tīkla iekārta skaidri atbalsta 1000BASE-BX-D vai saderīgus SFP raiduztvērējus un ka ierīces programmaparatūra neierobežo trešo pušu moduļus. Izmantojiet LC simplex vienmoda šķiedras ielāpu vadus, kas novērtēti atbilstoši posma attālumam, un ievērojiet TX/RX pāru konvencijas BX-D viļņa garuma darbībai. Lai nodrošinātu precīzu uzraudzību un traucējummeklēšanu, resursdatora sistēmā iespējojiet DDM/DOM. Rīkojieties ar raiduztvērēju aiz korpusa, neizmantojot to, turiet putekļu vāciņus uzliktus un glabājiet moduļus antistatiskā iepakojumā, kad tie nav instalēti.
