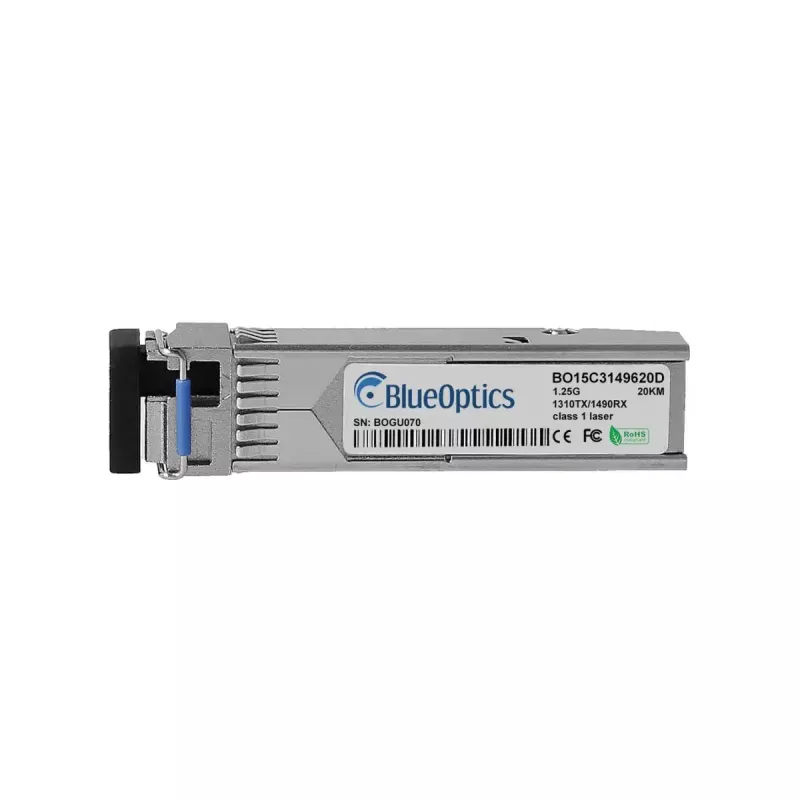

SFP raiduztvērējs BlueOptics SFP-GD-BX34-BO 1250 Mbit/s, sudrabains

BlueOptics SFP-GD-BX34-BO ir vienmoda optiskās šķiedras SFP raiduztvērējs, kas paredzēts 1000BASE‑BX‑U lietojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s, darbojas no 3,3 V barošanas avota, un tas ir kompaktā metāla korpusā ar vieglu, sudrabainu apvalku. Modulis izmanto LC simplex savienotāju un izmanto atsevišķus viļņu garumus raidīšanai un uztveršanai, lai nodrošinātu divvirzienu optiskos savienojumus pa vienu šķiedru, kas piemērots savienojumiem līdz aptuveni 20 km, ja tiek izmantota atbilstoša vienmoda optiskā šķiedra.

Priekšrocības

Šis SFP raiduztvērējs atbilst MSA standartiem un ir saderīgs ar MRV SFP‑GD‑BX34 platformām, nodrošinot iespēju tieši nomainīt, ja resursdatora ierīce atbalsta oriģinālo moduli. Metāla korpuss nodrošina mehānisko izturību un termisko stabilitāti, vienlaikus saglabājot zemu moduļa svaru. Konstrukcija atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika barošanas sprieguma, lāzera nobīdes strāvas, raidītās jaudas, saņemtās jaudas un temperatūras uzraudzībai, ja resursdatora aparatūra atbalsta šīs funkcijas. Komponenti ir atlasīti, lai nodrošinātu ilgu kalpošanas laiku un stabilu optisko veiktspēju.

Piemērots

• Gigabita Ethernet savienojumiem pa vienmoda optisko šķiedru, izmantojot 1000BASE‑BX‑U
• Liela attāluma punkts-punkts savienojumiem līdz ~20 km
• Lietošanai slēdžos, maršrutētājos, datu uzglabāšanas sistēmās un citā tīkla aparatūrā, kas pieņem MSA SFP moduļus
• Vidēm, kurās nepieciešama DDM/DOM uzraudzība attālinātai diagnostikai

Galvenās specifikācijas

• Formas faktors: SFP (Small Form‑Factor Pluggable)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1,25 Gbit/s)
• Optiskais tips: vienmoda optiskā šķiedra, divvirzienu (BX) ar atsevišķiem TX/RX viļņu garumiem
• Savienotājs: LC simplex
• Darba spriegums: 3,3 V
• Korpuss: metāls, sudraba krāsa
• Svars: 3 g
• Diagnostika: Digitālās diagnostikas uzraudzība (DDM/DOM) atbilstoši MSA SFF‑8472 (ja to atbalsta resursdators)

Kā lietot

Ievietojiet SFP raiduztvērēju saderīgā SFP portā resursdatora ierīcē, ievērojot ražotāja norādījumus par karsto pievienošanu. Pievienojiet LC simplex vienmoda savienojošo kabeli starp raiduztvērējiem abos savienojuma galos, nodrošinot pareizu TX un RX viļņu garumu orientāciju. Ieslēdziet resursdatora ierīci un pārbaudiet savienojuma statusu, izmantojot ierīces LED indikatorus vai pārvaldības saskarnes. Ja platforma atbalsta DDM/DOM, iespējojiet vai vaicājiet diagnostikas parametrus, lai uzraudzītu optisko jaudu, nobīdes strāvu, barošanas spriegumu un temperatūru pastāvīgai savienojuma veselības pārbaudei.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet vienmoda optisko šķiedru un LC simplex savienojošos vadus, kas paredzēti nepieciešamajam attālumam, pārbaudiet resursdatora saderību ar MRV SFP‑GD‑BX34 programmaparatūras prasībām un iespējojiet DDM/DOM uzraudzību atbalstītajās iekārtās, lai vienkāršotu apkopi un problēmu novēršanu.
