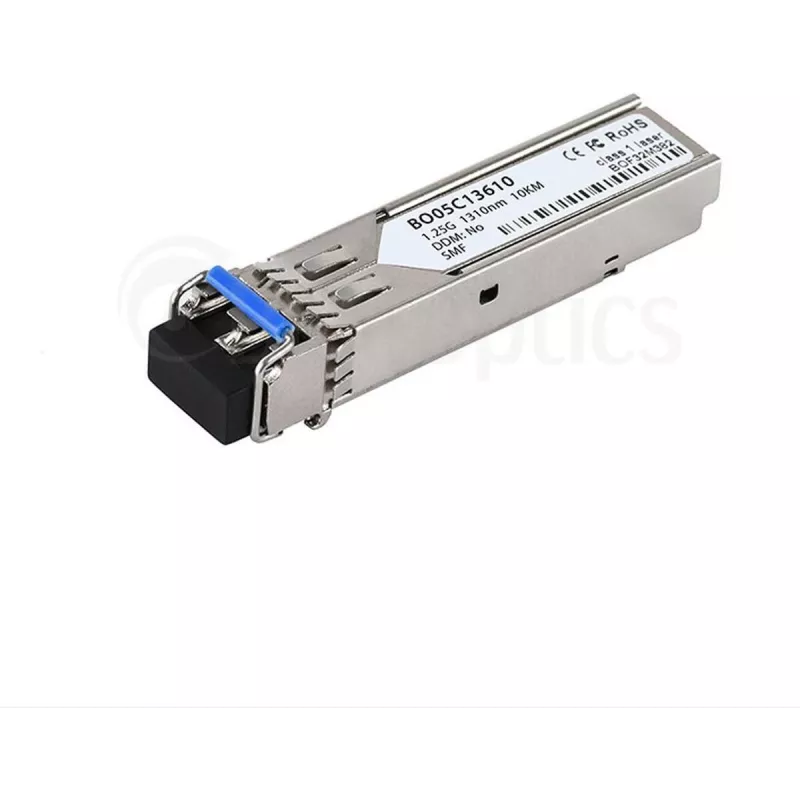

SFP raiduztvērējs CBO AFCT-5705LZ 1000Base-LX 1310 nm vienmoda

CBO AFCT-5705LZ ir SFP optiskais raiduztvērējs, kas paredzēts 1000Base-LX darbībai 1310 nm viļņa garumā pa vienmoda optisko šķiedru. Modulis nodrošina gigabitu Ethernet savienojamību komutatoriem, maršrutētājiem un datu nesēju pārveidotājiem, ļaujot īstenot liela attāluma savienojumus un stabilus augšupsaites/bāzes savienojumus universitātes pilsētiņu, datu centru un uzņēmumu tīklos. Tas atbilst parastajiem SFP formas faktora standartiem, lai nodrošinātu savietojamību ar aprīkojumu, kas atbalsta karstās nomaiņas maza formas faktora pievienojamus moduļus.

Priekšrocības

Raiduztvērējs nodrošina uzticamu vienmoda optiskās šķiedras veiktspēju ar 1310 nm viļņa garumu paplašinātam pārklājumam un zemiem dispersijas zudumiem. Tā SFP formas faktors atbalsta karsto nomaiņu un vienkāršu uzstādīšanu saderīgos portos, samazinot dīkstāves laiku jaunināšanas vai nomaiņas laikā. Modulis ir saderīgs ar 1000Base-LX signalizāciju, nodrošinot prognozējamu savstarpējo darbspēju ar standarta gigabitu Ethernet ierīcēm un datu nesēju pārveidotājiem, ko izmanto mugurkaula un augšupsaites scenārijos.

Piemērots

• Gigabitu Ethernet augšupsaitēm starp komutatoriem un maršrutētājiem pa vienmoda optisko šķiedru
• Liela attāluma savienojumiem universitātes pilsētiņu un pilsētu tīklos
• Datu nesēju pārveidotājiem un tīkla ierīcēm, kam nepieciešami 1000Base-LX SFP moduļi
• Mugurkaula savienojumiem, kur nepieciešamas standartizētas, karstās nomaiņas optiskās šķiedras saskarnes

Galvenās specifikācijas

• Saskarne: SFP (maza formas faktora pievienojams)
• Datu pārraides ātrums: 1,25 Gbps (1000Base)
• Viļņa garums: 1310 nm
• Optiskās šķiedras tips: Vienmoda optiskā šķiedra (SMF)
• Tipisks lietojums: 1000Base-LX gigabitu Ethernet
• Formas faktors: Karstās nomaiņas SFP raiduztvērējs

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā komutatorā, maršrutētājā vai datu nesēju pārveidotājā, kamēr ierīce ir ieslēgta, vai apkopes logos saskaņā ar resursdatora aprīkojuma rokasgrāmatu. Pievienojiet vienmoda optiskās šķiedras savienotājvadu raiduztvērēja optiskās šķiedras savienotājam, ievērojot pareizu polaritāti un savienotāja tipu. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu resursdatora ierīces pārvaldības saskarnē un apstipriniet saskaņoto ātrumu un dupleksu. Ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar moduli, un turiet aizsargvāciņus uz optiskās šķiedras savienotāja, kad to nelieto.

Ieteikumi

Izmantojiet vienmoda savienotājvadus ar atbilstošiem savienotājiem un uzturiet tīras optiskās šķiedras gala virsmas, lai nodrošinātu signāla kvalitāti. Pārbaudiet savietojamību ar resursdatora ierīces SFP specifikācijām un programmaparatūru; ja resursdators ievieš ražotāja pārbaudes, skatiet aprīkojuma dokumentāciju par atbalstīto moduļu sarakstiem. Liela attāluma savienojumiem plānojiet optiskā zuduma budžetu un, ja nepieciešams, izmantojiet pastiprinātājus vai dispersijas kompensācijas iekārtas kā daļu no savienojuma konstrukcijas.
