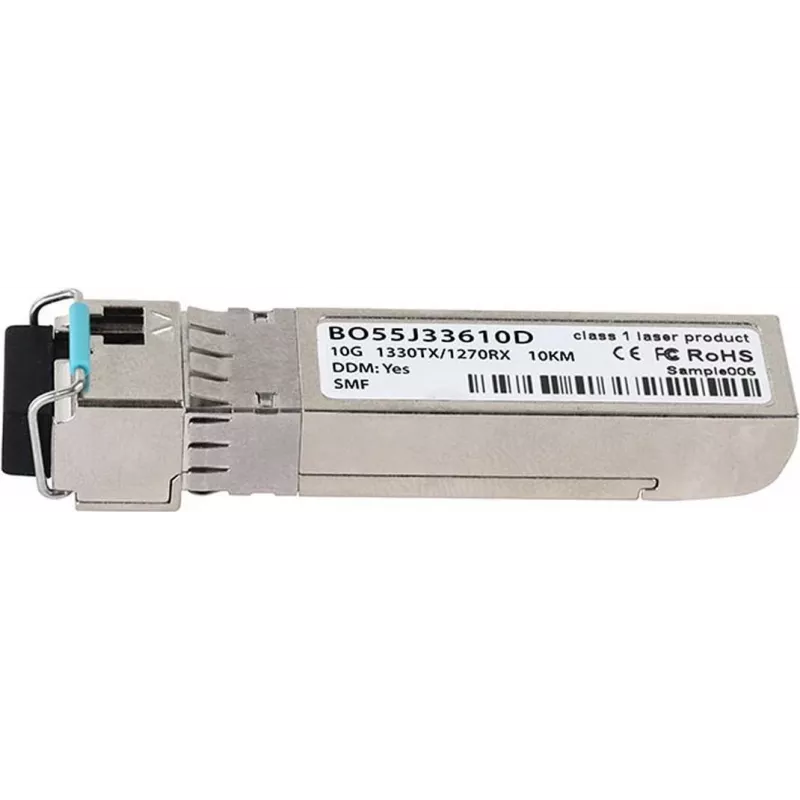

SFP+ raiduztvērējs CBO SFP-10G-BX-D 10G optiskā šķiedra vienvirziena BiDi saitēm

BlueOptics SFP+ raiduztvērējs CBO SFP-10G-BX-D ir 10 Gigabitu optiskās šķiedras modulis, kas izstrādāts vienvirziena divvirzienu (BiDi) saitēm. Paredzēts standarta SFP+ pieslēgvietām, šis raiduztvērējs pārraida un saņem 10G Ethernet pa vienu optisko šķiedru, izmantojot dažādus viļņu garumus katrā virzienā. Modulis samazina šķiedru kabeļu prasības un ir piemērots vidēm, kur dupleksā šķiedra ir ierobežota, piemēram, datu centru augšupsaitēm, metro agregācijai un uzņēmumu šķiedru līnijām.

Priekšrocības

Šis SFP+ raiduztvērējs atbalsta pilnus 10G datu pārraides ātrumus kompaktā SFP+ formas faktorā, nodrošinot vienkāršu integrāciju esošajās SFP+ pieslēgvietās. Izmantojot vienvirziena BiDi tehnoloģiju, tas uz pusi samazina šķiedru skaitu salīdzinājumā ar dupleksajiem moduļiem, vienlaikus saglabājot standarta 10G pārraidi. Modulis ir saderīgs ar izplatītiem tīkla komutatoriem un maršrutētājiem, kas pieņem SFP+ optiku, un paredzēts stabilai, zemas latentuma savienojamībai īsa līdz vidēja attāluma šķiedru tīklos.

Piemērots

• Datu centru augšupsaitēm un serveru agregācijai, kur šķiedru infrastruktūra ir ierobežota
• Metro un pilsētiņu šķiedru saitēm, kur nepieciešama efektīva šķiedru izmantošana
• Uzņēmumu mugurkaula segmentiem, kas savieno komutatorus un maršrutētājus ar 10G ātrumu
• Esošo vienmoda šķiedru līniju modernizēšanai līdz 10G, nepievienojot papildu šķiedras

Galvenās specifikācijas

• Formas faktors: SFP+ (10 Gigabitu)
• Pārraides režīms: vienvirziena divvirzienu (BiDi)
• Nominālais datu pārraides ātrums: 10 Gbps
• Šķiedras tips: vienmoda šķiedra
• Savienotājs: LC dupleksā saskarne, ieviesta vienvirziena BiDi darbībai (ar viļņu garuma atdalītu Tx/Rx)
• Darbības attālums: paredzēts īsa līdz vidēja attāluma vienmoda saitēm (precīzu sasniedzamību skatīt pārdevēja attāluma klasēs)
• Viļņu garums: izmanto dažādus viļņu garumus pārraides un uztveršanas kanāliem

Kā lietot

Uzstādiet raiduztvērēju jebkurā saderīgā SFP+ slotā, ievērojot resursdatora ierīces ievietošanas procedūru, un pārliecinieties, ka tas ir pareizi ievietots, līdz nofiksējas. Izmantojiet vienmoda šķiedras savienotājvadu ar LC savienotājiem un pārbaudiet pareizu Tx/Rx pāra orientāciju saskaņā ar resursdatora ierīces dokumentāciju. Pēc ievietošanas apstipriniet saites statusu un ātrumu, izmantojot komutatora vai maršrutētāja pārvaldības saskarni, un pārraugiet optiskās saites diagnostiku, ja tā tiek atbalstīta. Izņemot moduli, izslēdziet strāvu vai ievērojiet karstās nomaiņas norādījumus, ko sniedzis iekārtas ražotājs, un izmantojiet putekļu vāciņus, lai aizsargātu optiskās saskarnes, kad tās nav pievienotas.

Ieteicamais lietošanas veids

Uzstādiet un izmantojiet moduli iekārtās, kas atbalsta SFP+ optiku un BiDi viļņu garumus; nodrošiniet šķiedru tīrību un pareizu savienotāju kopšanu, lai izvairītos no signāla pasliktināšanās. Saskaņojiet moduļa viļņu garuma virzienu ar pretējā raiduztvērēja moduli otrā saites galā. Izmantojiet atbilstošus raiduztvērēja iestatījumus resursdatora ierīcē un, ja nepieciešams, skatiet aparatūras saderības sarakstus.
