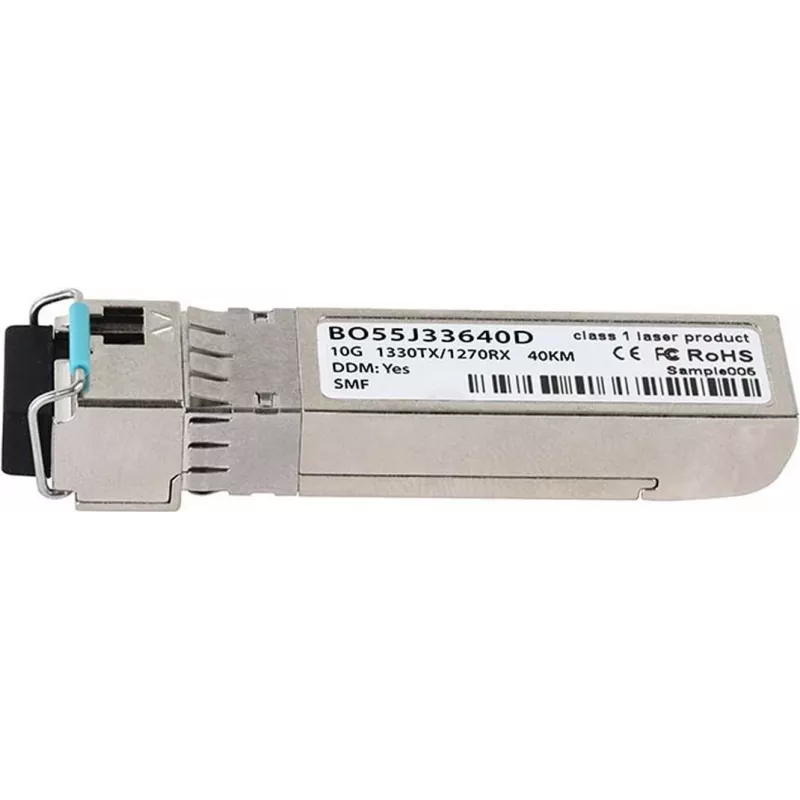

SFP+ raiduztvērējs CBO SFP-10G-BX-D-40KM-VA-BO, 10 Gbit/s, vienmoda LC, 40 km, BX-D

CBO SFP-10G-BX-D-40KM-VA-BO ir SFP+ optiskais raiduztvērēja modulis, kas paredzēts 10 Gbit/s datu pārraidei pa vienmoda šķiedru, izmantojot LC savienotāju. Modulis atbalsta punktu-punktu savienojumus līdz 40 km un izmanto divvirzienu viļņu dalīšanu (BX-D), lai nodrošinātu asimetriskus raidīšanas un uztveršanas kanālus vienā šķiedru pārī. Tas ir karsti pievienojams un paredzēts uzstādīšanai slēdžos, maršrutētājos un piekļuves iekārtās ar standarta SFP+ portiem, lai nodrošinātu 10G augšupsaites savienojamību universitātes, pilsētas un pakalpojumu sniedzēju tīklos.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SFP+ formas faktoru ar karstās pievienošanas iespēju, kas nodrošina apkopes brīvus jauninājumus un nomaiņu. BX-D WDM darbība samazina šķiedru kabeļu apjomu, ļaujot raidīt un uztvert signālus pa vienu šķiedru pāri, tādējādi ietaupot infrastruktūras izmaksas vietās, kur šķiedru resursi ir ierobežoti. Atbalsts 10 Gbit/s līnijas ātrumam un vienmoda LC savienojamībai nodrošina saderību ar izplatītām 10G tīkla iekārtām un liela attāluma savienojumiem līdz 40 km. Modulis ir izstrādāts stabilai optiskajai veiktspējai un vienkāršai integrācijai esošajos SFP+ portos.

Piemērots

• 10 Gbit/s augšupsaites savienojumiem starp slēdžiem un kodola maršrutētājiem
• Liela attāluma savienojumiem līdz 40 km pilsētas un universitātes tīklos
• Šķiedru ierobežotām instalācijām, kur nepieciešama divvirzienu WDM
• Piekļuves un apkopošanas iekārtām ar SFP+ saskarnēm

Galvenās specifikācijas

• Datu pārraides ātrums: 10 Gbit/s
• Šķiedras veids: vienmoda šķiedra (SMF)
• Savienotājs: LC dupleksais (viens šķiedru pāris ar WDM)
• Pārraides attālums: līdz 40 km (vienmoda)
• WDM režīms: BX-D (divvirzienu, asimetriski raidīšanas/uztveršanas viļņu garumi)
• Formas faktors: SFP+ (karsti pievienojams)
• Tipisks lietojums: punktu-punktu 10G savienojumi

Kā lietot

Ievietojiet SFP+ moduli saderīgā SFP+ portā slēdzī, maršrutētājā vai mediju pārveidotājā, kamēr resursdatora ierīce ir ieslēgta vai izslēgta atbilstoši iekārtas rokasgrāmatai. Pievienojiet LC terminēto vienmoda šķiedru; ievērojiet pareizo orientāciju BX-D raiduztvērējam, saskaņojot raidīšanas un uztveršanas viļņu garumus ar atbilstošo attālo moduli (TX uz RX). Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces indikatorus, un konfigurējiet saskarnes parametrus atbilstoši tīkla iekārtas prasībām. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un turiet optiskās pieslēgvietas nosegtas līdz savienošanai, lai izvairītos no piesārņojuma.

Ieteikumi

Izmantojiet šo moduli pārī ar papildinošu BX pretējo daļu attālajā galā, lai nodrošinātu pareizu viļņu garumu saskaņošanu. Lai nodrošinātu uzticamu darbību lielos attālumos, izmantojiet vienmoda šķiedru ar atbilstošu vājinājumu un uzturiet tīrus LC savienotājus. Pārraugiet savienojuma stāvokli un optiskās jaudas līmeņus kā daļu no regulāras tīkla apkopes.
