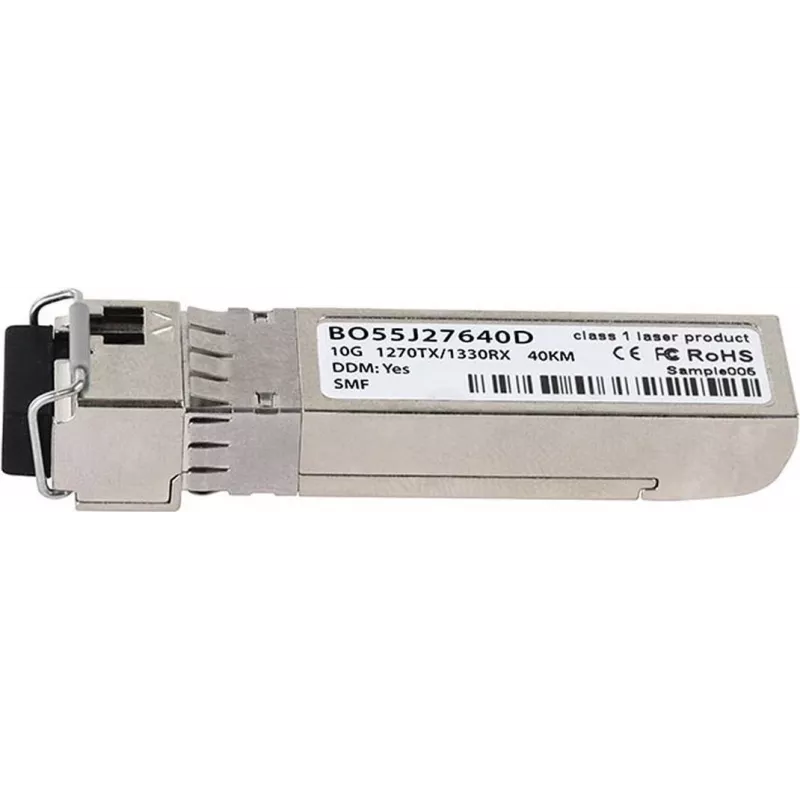

SFP+ raiduztvērējs CBO SFP-10G-BX-U-40KM-DE-BO, 10 Gbit/s, LC, vienšķiedras BX-U, līdz 40 km

CBO SFP-10G-BX-U-40KM-DE-BO ir kompakts SFP+ optiskais raiduztvērēja modulis 10 Gbit/s ātrdarbīgiem savienojumiem. Modulis izmanto LC savienotāju un vienšķiedras divvirzienu (BX-U) pārraidi, lai nodrošinātu pilndupleksu 10 Gbit/s savienojumu pa vienu optisko šķiedru. Izstrādāts līdz pat 40 km sasniedzamībai, tas ir piemērots augšupsaitēm starp komutatoriem, liela attāluma savienojumiem starp tīkla ierīcēm un datu nesēju konvertēšanas lietojumiem datu centru un uzņēmumu vidēs. Karstās pievienošanas formas faktors atbalsta vienkāršu uzstādīšanu un nomaiņu, neizslēdzot resursdatora aprīkojumu.

Priekšrocības

SFP+ raiduztvērējs piedāvā vietu taupošu SFP+ formas faktoru un saderību ar plašu 10 Gbit/s pieslēgvietu klāstu. Vienšķiedras BX-U darbība samazina optiskās šķiedras kabeļu prasības, raidot un uztverot pa vienu šķiedru, izmantojot dažādus viļņu garumus, vienkāršojot optisko šķiedru pārvaldību un samazinot infrastruktūras izmaksas. Būvēts 40 km savienojuma budžetam, modulis atbalsta liela attāluma savienojumus, vienlaikus saglabājot zemu enerģijas patēriņu un uzticamu optisko veiktspēju prasīgām tīkla topoloģijām.

Piemērots

• 10 Gbit/s augšupsaitēm starp komutatoriem un maršrutētājiem uzņēmumu tīklos
• Liela attāluma vienšķiedras savienojumiem starp ēkām vai datu zālēm līdz 40 km
• Datu nesēju konvertoriem un optiskās multipleksēšanas sistēmām, kam nepieciešama divvirzienu vienšķiedras darbība
• Kompaktām instalācijām un karstās nomaiņas vidēm, kur svarīgs SFP+ blīvums

Galvenās specifikācijas

• Datu pārraides ātrums: 10 Gbit/s
• Savienotāja tips: LC dupleksā saskarne (vienšķiedras BX-U darbība)
• Pārraides režīms: Divvirzienu vienšķiedras (BX-U)
• Maksimālā sasniedzamība: līdz 40 km pa vienmoda šķiedru
• Formas faktors: SFP+ karstās pievienošanas modulis
• Optiskie viļņu garumi: atsevišķi raidīšanas un uztveršanas viļņu garumi BX-U darbībai
• Tipisks enerģijas patēriņš: zema enerģijas patēriņa dizains, piemērots blīvām instalācijām

Lietošana

Ievietojiet SFP+ raiduztvērēju saderīgā 10 Gbit/s SFP+ pieslēgvietā uz komutatora, maršrutētāja vai datu nesēja konvertora, līdz tas droši ievietojas un fiksējošais aizbīdnis nofiksējas. Pievienojiet LC vienšķiedras kabeli, kas atbalsta divvirzienu BX darbību, nodrošinot pareizu orientāciju starp raidīšanas un uztveršanas viļņu garumiem katrā savienojuma galā. Pārbaudiet savienojuma statusu un diagnostiku, izmantojot resursdatora sistēmas pārvaldības saskarni. Karstās nomaiņas gadījumā izņemiet moduli, atbrīvojot aizbīdni un velkot to taisni ārā, pēc tam uzstādiet aizstājēju, neizslēdzot resursdatoru, ja sistēma atbalsta karstās pievienošanas darbību.

Ieteikumi

Izmantojiet vienmoda šķiedru ar atbilstošu vājinājumu un savienotāju kvalitāti uzticamiem 40 km savienojumiem. Saskaņojiet BX-U viļņu garuma plānus starp abiem galiem un apstipriniet saderību ar resursdatora ierīces pārdevēju, ja ir ieviestas pārdevēja bloķēšanas pārbaudes. Izvairieties no šķiedras liekšanas ārpus ieteicamā minimālā lieces rādiusa un uzturiet tīrus LC savienotājus, lai saglabātu signāla integritāti.
