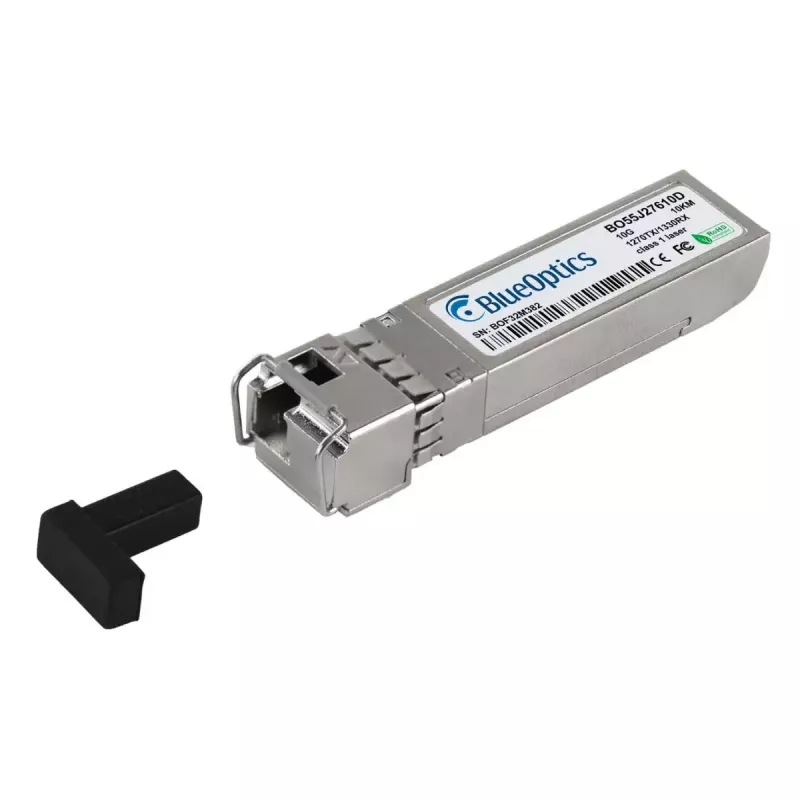

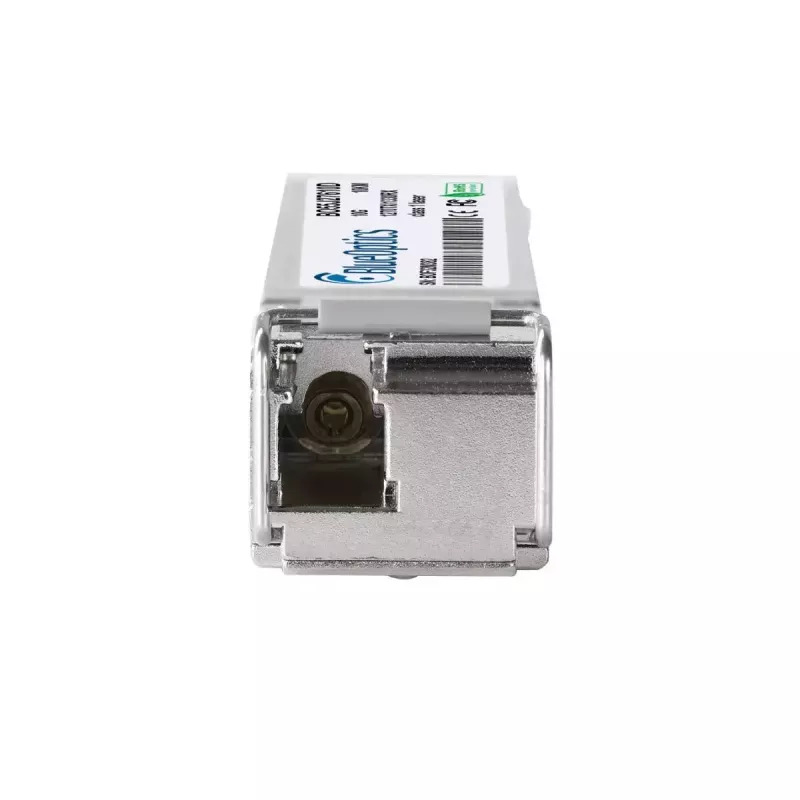

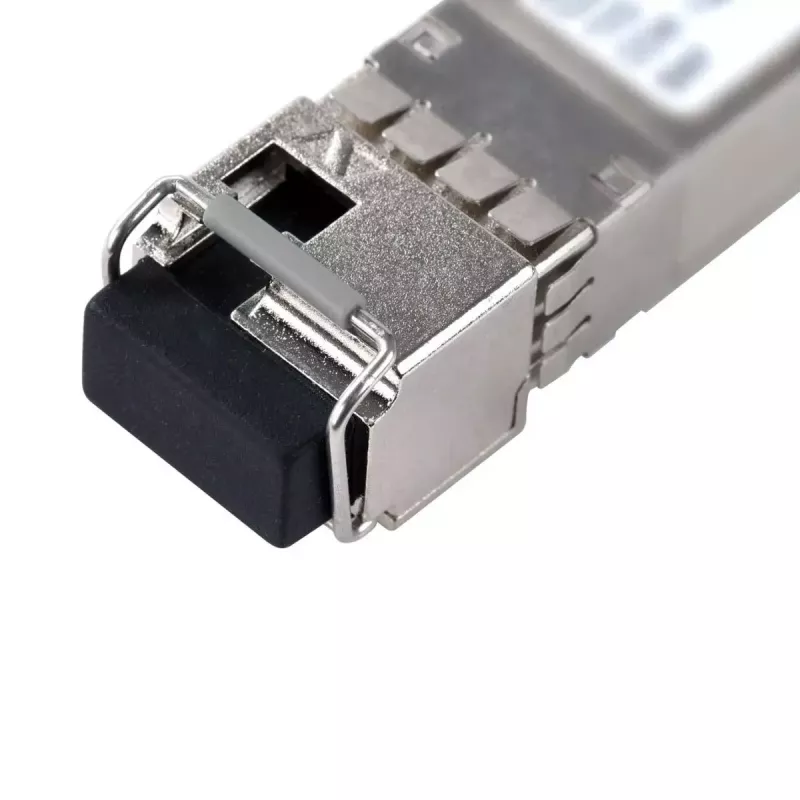

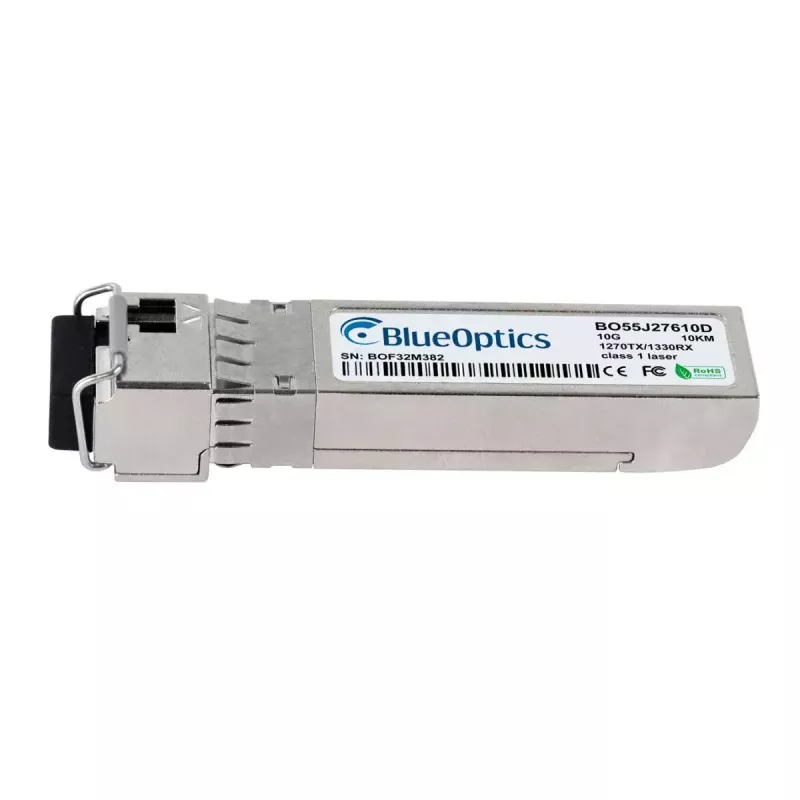

SFP+ uztvērēja modulis BlueOptics 02310QBJ-BO 10000 Mbit/s

BlueOptics 02310QBJ-BO SFP+ raiduztvērēja modulis ir kompakts optiskās šķiedras interfeiss, kas paredzēts 10 Gbit/s tīkliem. Tas atbilst MSA SFP+ formas faktora standartiem, tam ir sudraba krāsas metāla korpuss un tas darbojas no 3,3 V barošanas avota. Modulis realizē 10GBASE-BX-U vienmodu duplekso savienojumu ar LC simplekso savienotāju un atbalsta optisko transmisiju attālumos līdz aptuveni 10 km, izmantojot vienmodu šķiedru. Raiduztvērējs integrē raidīšanas un uztveršanas lāzerus ar dažādiem viļņu garumiem, lai nodrošinātu divvirzienu darbību vienā šķiedrā, un ir piemērots lietošanai tīkla iekārtās, kas atbalsta SFP+ 10GBASE-BX-U moduļus.

Priekšrocības

Modulis piedāvā mazu, nozarē standarta SFP+ formas faktoru, kas der plašam slēdžu, maršrutētāju un glabāšanas platformu klāstam. Izgatavots ar metāla korpusu un mazu svaru, tas nodrošina mehānisku uzticamību, vienlaikus saglabājot zemu enerģijas patēriņu pie 3,3 V. Atbilstība MSA specifikācijām un saderība ar ierīcēm, kas pieņem oriģinālo norādīto moduli, nodrošina vienkāršu integrāciju. Raiduztvērējs atbalsta digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai – barošanas spriegumam, lāzera nobīdei, optiskajai jaudai un temperatūrai, ja resursdatora aparatūra piedāvā šīs funkcijas.

Piemērots

• 10 Gbit/s Ethernet savienojumiem pa vienmodu šķiedru
• Liela attāluma optiskās šķiedras savienojumiem līdz aptuveni 10 km
• Slēdžu, maršrutētāju un glabāšanas sistēmu savienošanai
• Pakalpojumu sniedzēju un uzņēmumu mugurkaula segmentiem, kam nepieciešami BX-U divvirzienu savienojumi

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Pārraides standarts: 10GBASE-BX-U (divvirzienu pa vienu šķiedru)
• Optiskās šķiedras veids: Vienmodu šķiedra (SMF)
• Savienotāja veids: LC simpleksais
• Raidītāja viļņa garums: 1330 nm (tipisks BX-U raidīšanai)
• Uztvērēja viļņa garums: 1270 nm (tipisks BX-U uztveršanai)
• Darba spriegums: 3,3 V
• Produkta krāsa / korpuss: Sudraba metāla korpuss
• Svars: aptuveni 0,002 kg

Kā lietot

Ievietojiet SFP+ raiduztvērēju piemērotā SFP+ slotā slēdzī, maršrutētājā vai citā saderīgā tīkla ierīcē, kamēr resursdatora ierīce ir izslēgta, vai ievērojot ražotāja norādījumus par karsto pieslēgšanu. Pievienojiet LC simplekso vienmodu optiskās šķiedras savienotāj vadu raiduztvērēja LC savienotājam un pārliecinieties, ka attiecīgais attālais raiduztvērējs izmanto papildinošo BX viļņu garumu pāri (viens gals raida 1330 nm un uztver 1270 nm). Iespējojiet vai pārbaudiet 10 Gbit/s darbību un, ja nepieciešams, iespējojiet digitālās diagnostikas uzraudzību, izmantojot resursdatora ierīces pārvaldības interfeisu, lai skatītu reāllaika optiskos un elektriskos parametrus.

Ieteikumi

Izmantojiet kvalitatīvus vienmodu savienotāj vadus un uzturiet tīrus LC savienotājus, lai nodrošinātu optimālu optisko veiktspēju. Pirms izvietošanas pārbaudiet resursdatora saderību un DDM/DOM atbalstu. Lai nodrošinātu uzticamu ilgtermiņa darbību, ievērojiet ražotāja norādījumus par apiešanos, aizsardzību pret elektrostatisko izlādi un darba temperatūras ierobežojumiem.
