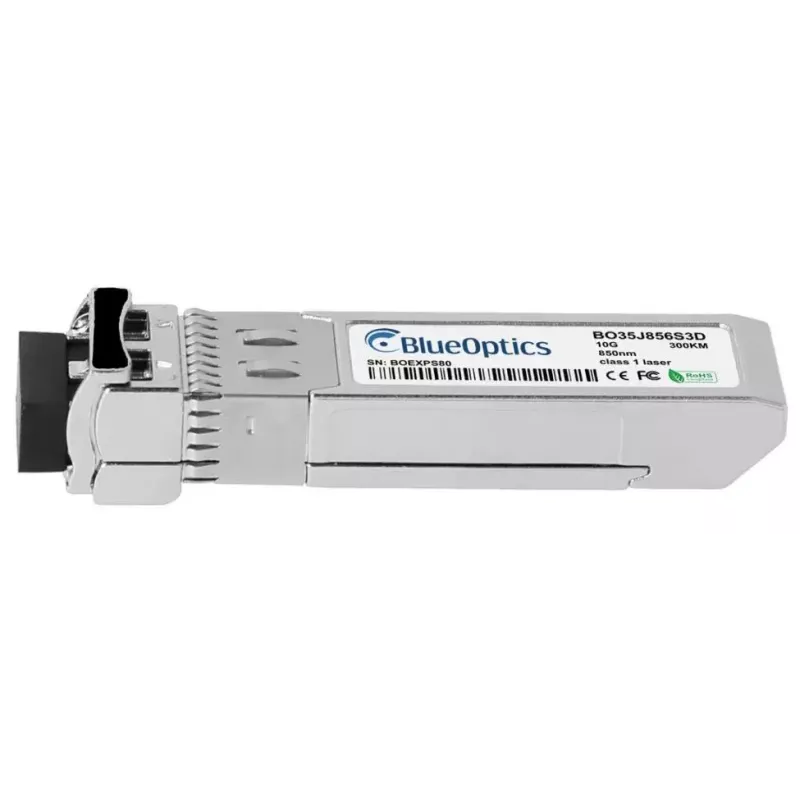

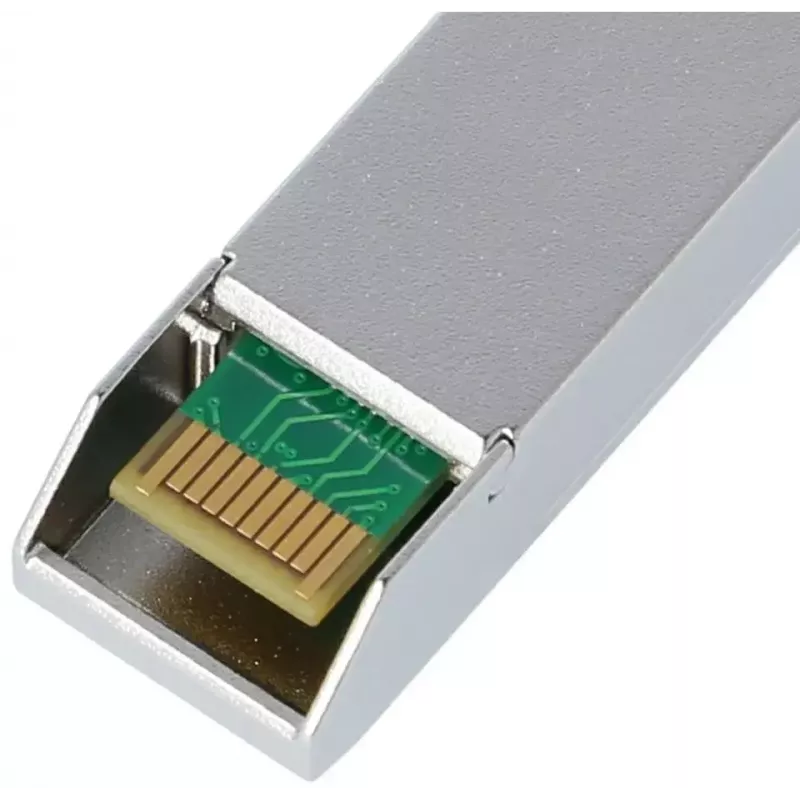

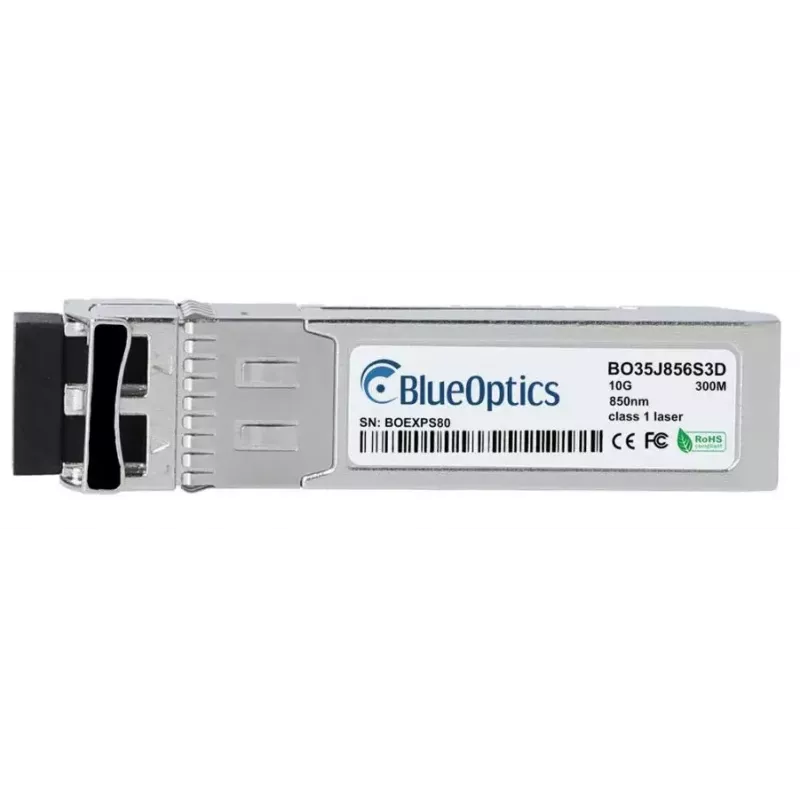

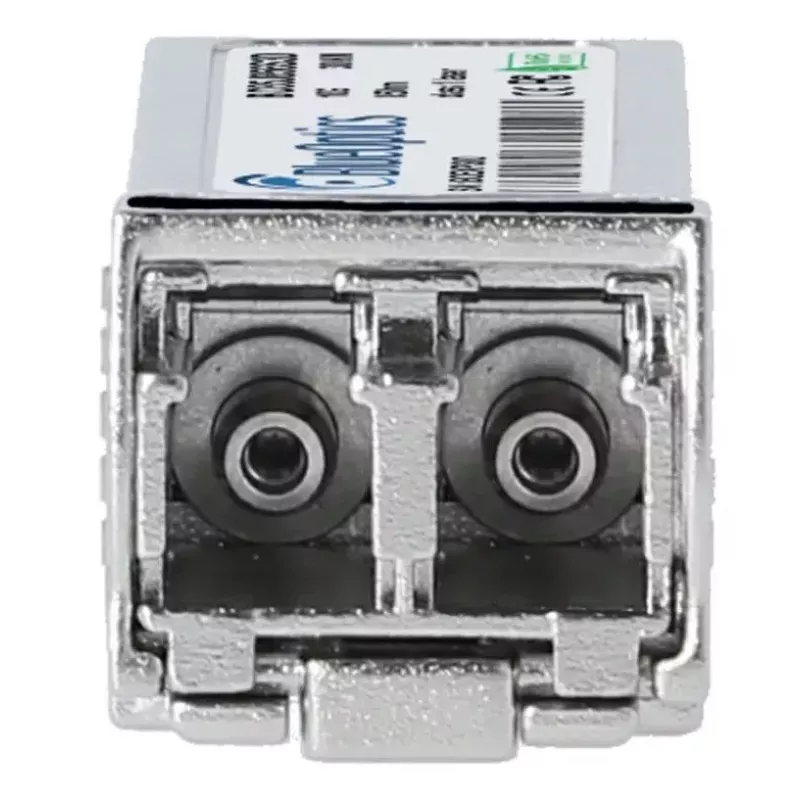

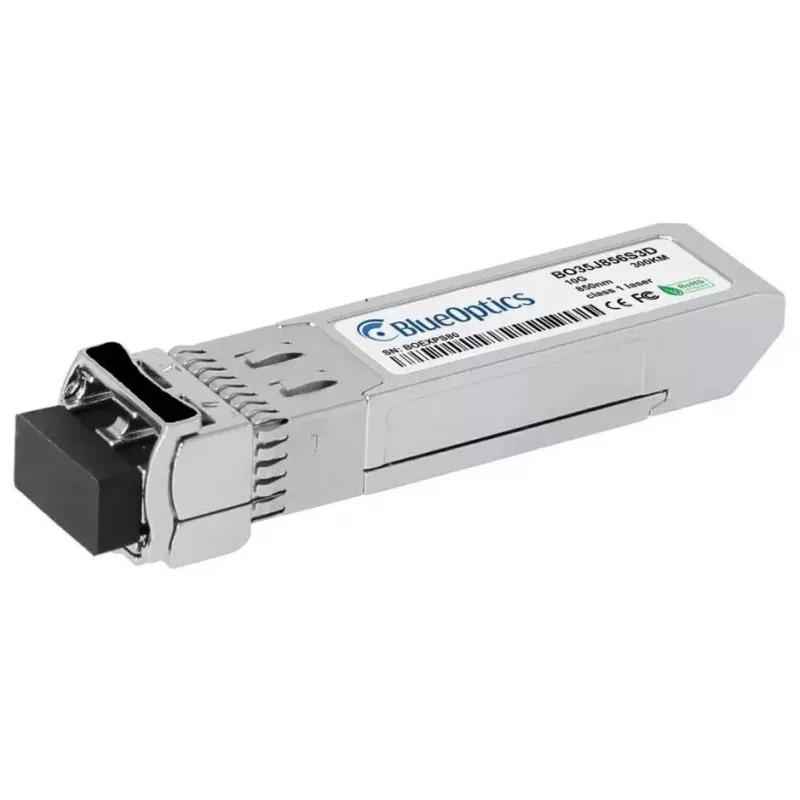

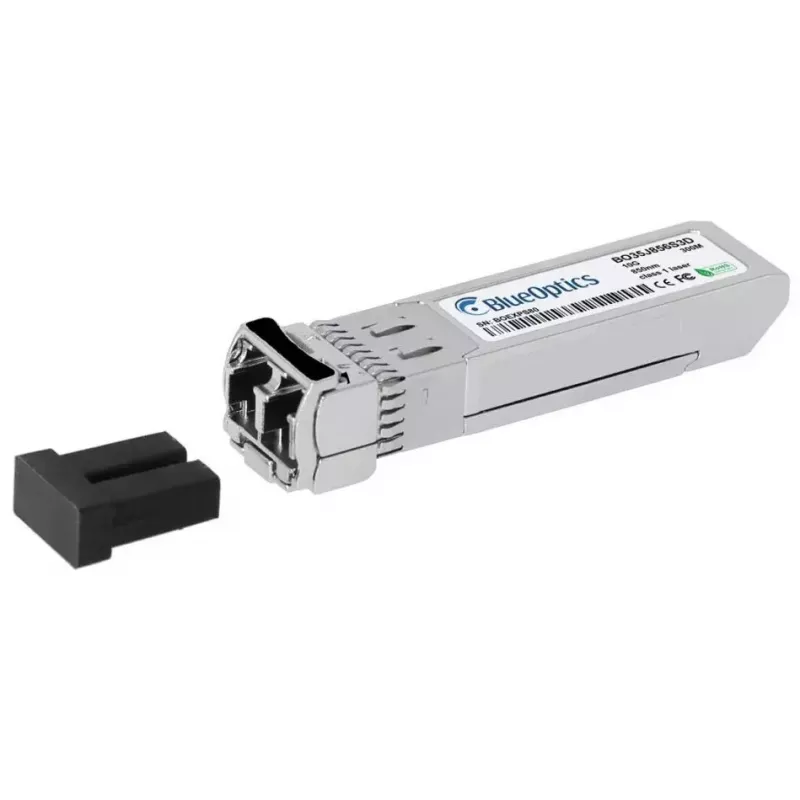

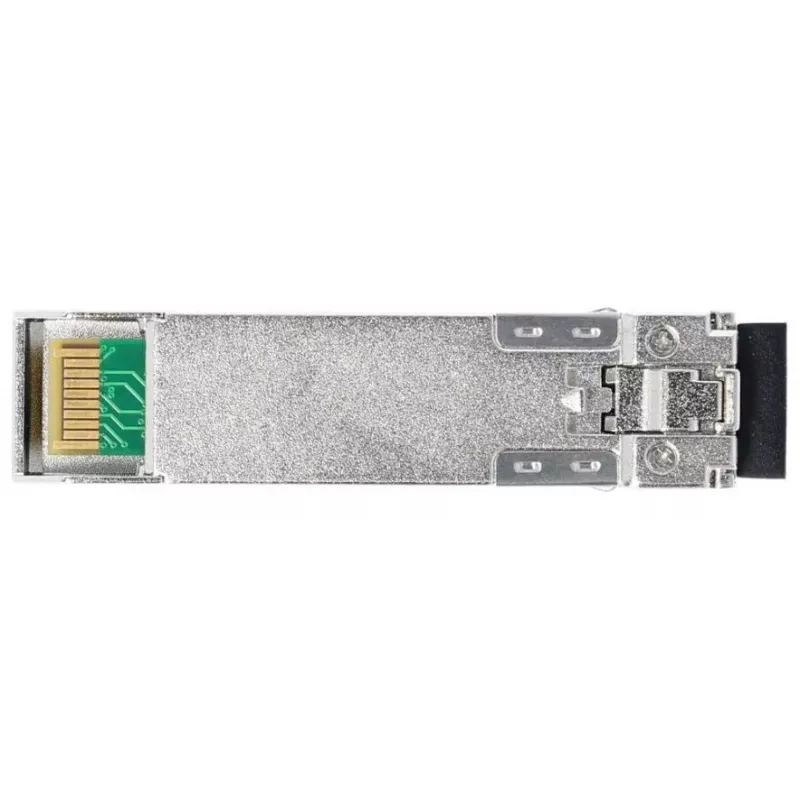

SFP+ uztvērējmodulis BlueOptics 942 210-001-BO 10000 Mbit/s

BlueOptics 942 210-001-BO SFP+ uztvērējmodulis nodrošina kompaktu, MSA atbilstošu risinājumu īsa attāluma 10 Gbit/s daudzmodu šķiedru savienojumiem. Izstrādāts lietošanai ar Hirschmann saderīgu aparatūru, šis modulis atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s, izmanto LC (UPC) duplekso šķiedru savienotāju un darbojas no 3,3 V barošanas avota. Tā sudraba metāla korpuss un mazais izmērs (13,9 mm platums, 58,4 mm dziļums, 12,6 mm augstums) padara to piemērotu blīvām tīkla vidēm un mediju pārveidotāju lietojumiem, kur nepieciešams uzticams optiskais savienojums.

Priekšrocības

Modulis ir izgatavots atbilstoši MSA standartiem elektriskai, mehāniskai un funkcionālai savietojamībai, un ietver duplekso LC savienotāju vienlaicīgai sūtīšanas/uztveršanas darbībai pa daudzmodu šķiedru. Tas atbalsta attālumus līdz 300 m uz atbilstošas daudzmodu kabeļu sistēmas un nodrošina digitālo diagnostikas uzraudzību, ja resursdatora aparatūra atbalsta DDM/DOM. Uztvērējmoduļa vieglais metāla korpuss un standartizētais interfeiss vienkāršo uzstādīšanu slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem SFP+ moduļus.

Piemērots

• 10 Gbit/s īsa attāluma savienojumiem pa daudzmodu šķiedru (piem., 10GBASE-SR savienojumi)
• SFP+ portu jaunināšanai vai nomaiņai slēdžos un maršrutētājos, kas saderīgi ar Hirschmann moduļiem
• Datu centra serveru savstarpējiem savienojumiem un krātuves sistēmu savienojumiem norādītajā attālumā
• Mediju pārveidotāju un tīkla ierīču uztvērējmoduļu nomaiņai

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Maksimālais pārraides attālums: 300 m (daudzmodu šķiedra)
• Šķiedru optikas savienotājs: LC (UPC) dupleksais
• Darba spriegums: 3,3 V
• Produkta krāsa: Sudraba
• Izmēri (P×D×A): 13,9 mm × 58,4 mm × 12,6 mm
• Svars: 0,02 kg

Kā lietot

Ievietojiet SFP+ uztvērējmoduli saderīgā resursdatora portā, līdz modulis droši nofiksējas. Pievienojiet LC dupleksās daudzmodu šķiedras pārvada vadus, nodrošinot pareizu sūtīšanas/uztveršanas orientāciju. Ieslēdziet resursdatora sistēmu un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni. Ja resursdatora aparatūra to atbalsta, iespējojiet un nolasiet DDM/DOM parametrus, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, izejas un uztverto jaudu, kā arī temperatūru. Ievērojiet resursdatora ražotāja norādījumus par karsto pievienošanu un apiešanos, lai izvairītos no elektrostatiskiem vai mehāniskiem bojājumiem.

Ieteikumi

Izmantojiet daudzmodu šķiedru, kas paredzēta 850 nm (OM3/OM4, ja piemērojams), lai sasniegtu norādīto 300 m attālumu un saglabātu pietiekamas vājinājuma rezerves. Pārbaudiet resursdatora saderību ar Hirschmann saderīgiem SFP+ moduļiem un apstipriniet, ka ierīces programmaparatūra atbalsta DDM/DOM, ja nepieciešama attālinātā diagnostika. Turiet moduli aiz korpusa un, kad nelietojat, turiet šķiedru savienotājus aizvērtus, lai novērstu piesārņojumu.
