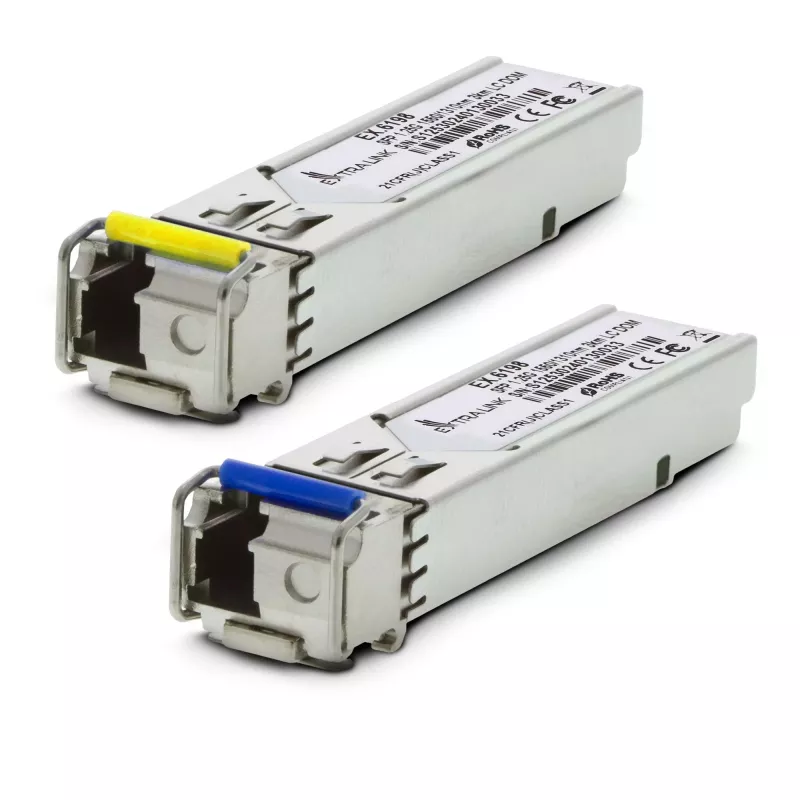

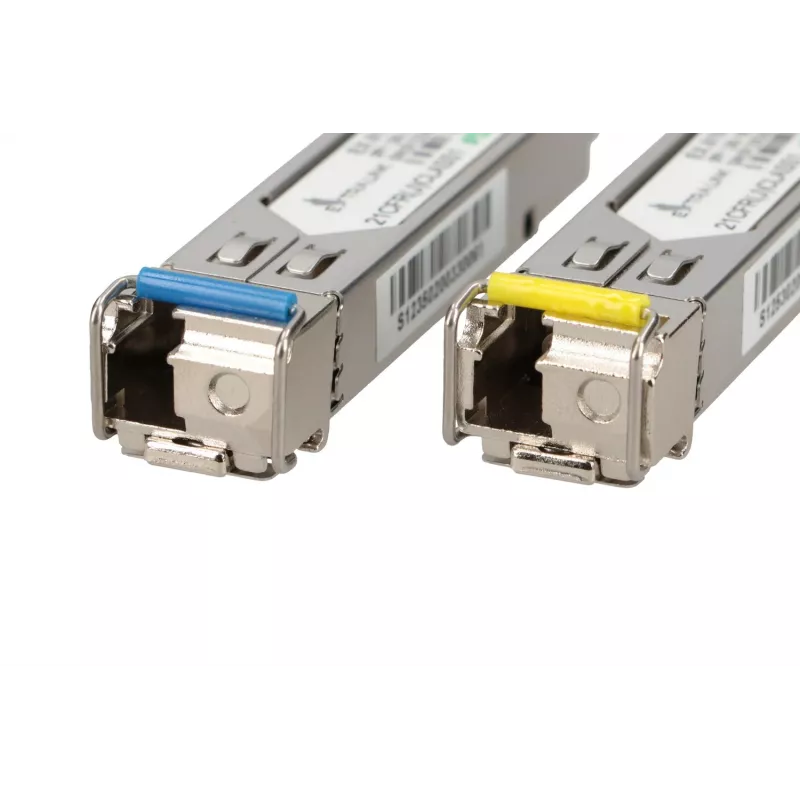

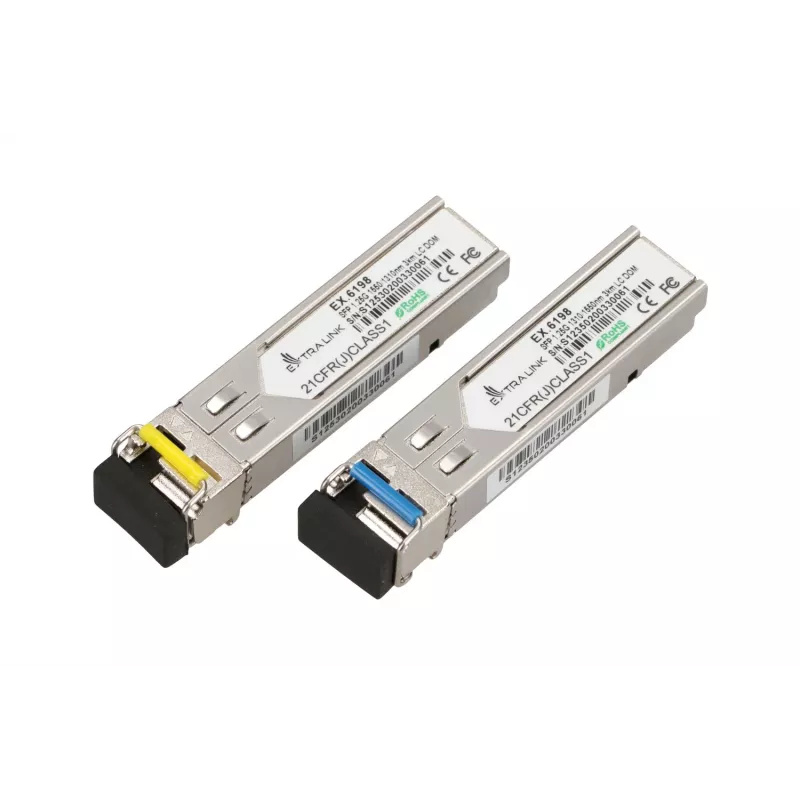

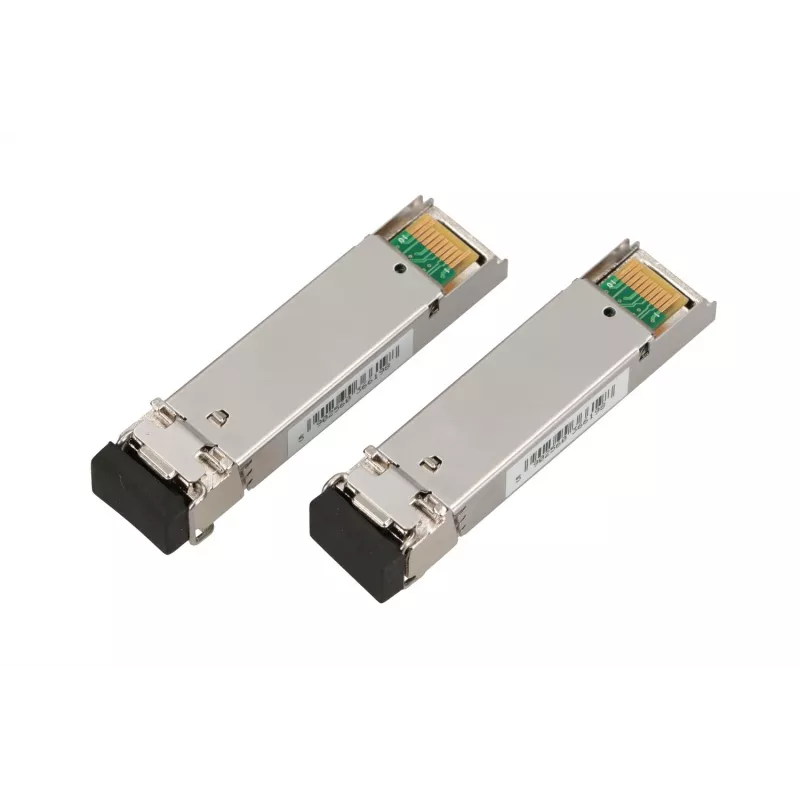

SFP WDM moduļu pāris Extralink 1.25G 1310/1550nm vienmoda 3km LC DOM

Extralink SFP WDM optisko raiduztvērēju pāris vienmoda savienojumiem, katrs atbalsta 1,25 Gbit/s (1250 Mbps) datu pārraides ātrumu. Moduļi darbojas 1310 nm un 1550 nm viļņu garumos un izmanto LC savienotājus. Paredzēti punktu-punktam optiskajiem augšupsaitēm un divvirzienu (WDM/bi-di) lietojumiem, pāris atbalsta vienmoda optiskos savienojumus līdz 3 km un ietver digitālo optisko uzraudzību (DOM) reāllaika veiktspējas rādītājiem. Raiduztvērēji izmanto SFP formas faktoru un atbilst SFP MSA un SFF-8472 specifikācijām. Visi optiskie komponenti atbilst I klases lāzera drošības prasībām.

Priekšrocības

Extralink SFP WDM pāris nodrošina sadarbspējīgu SFP savietojamību un kompaktu LC savienotāja interfeisu, ļaujot veikt vienkāršu uzstādīšanu tīkla iekārtās ar SFP portiem. Ar DOM atbalstu moduļi ļauj uzraudzīt optisko jaudu un raiduztvērēja statusu, lai atvieglotu diagnostiku un apkopi. Moduļi ir optimizēti vienmoda savienojumiem un divvirzienu WDM konfigurācijām, samazinot optisko kabeļu daudzumu, vienlaikus saglabājot 1,25 Gbit/s caurlaides spēju katram modulim.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet katru raiduztvērēju saderīgā SFP slotā tīkla ierīcēs abos savienojuma galos, nodrošinot, ka 1310 nm un 1550 nm moduļi ir izvietoti atbilstoši nepieciešamajam pārraides virzienam divvirzienu darbībai. Pievienojiet vienmoda LC optiskos plākstera vadus starp atbilstošajiem LC portiem. Pārbaudiet savienojuma statusu pievienotajā iekārtā un uzraugiet optiskos parametrus, izmantojot DOM funkciju, ja to atbalsta resursierīce. Ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus un neskatieties tieši optiskajā portā.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet vienmoda optisko šķiedru ar atbilstošiem vājinājuma raksturlielumiem, uzturiet LC savienotājus tīrus un pārbaudiet ierīču saderību ar SFP MSA un SFF-8472. Izmantojiet DOM datus, lai pārbaudītu optiskās jaudas līmeņus un temperatūru uzstādīšanas un traucējummeklēšanas laikā. Nepārsniedziet norādīto 3 km savienojuma garumu šim produktu pārim.
