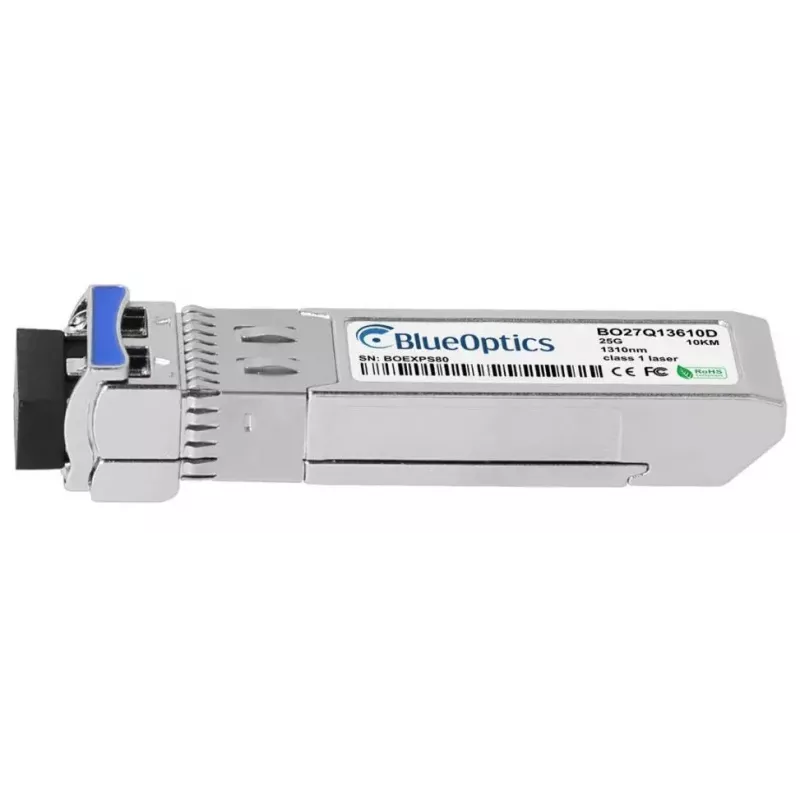

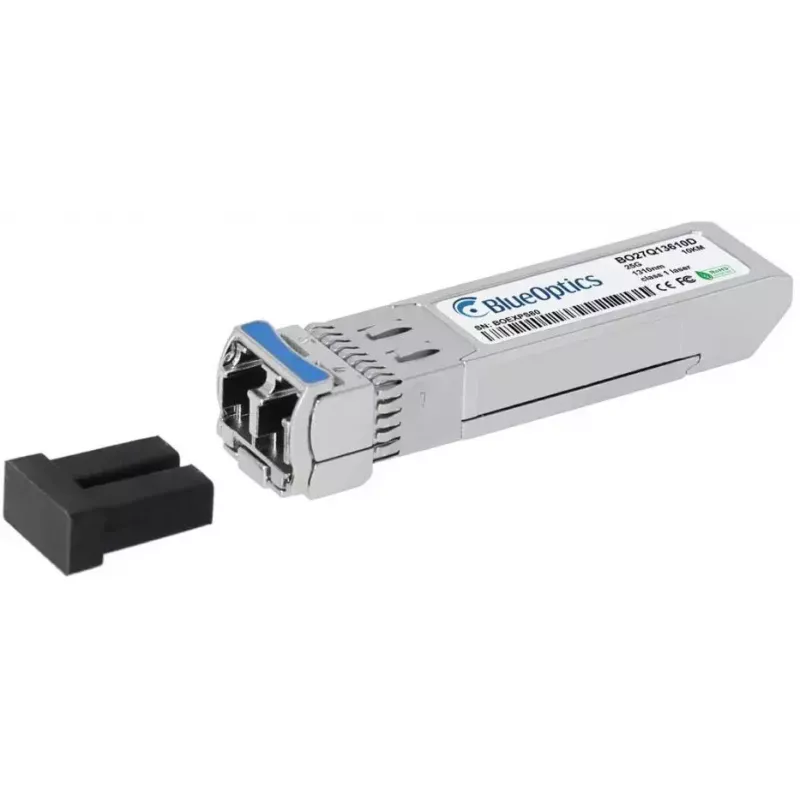

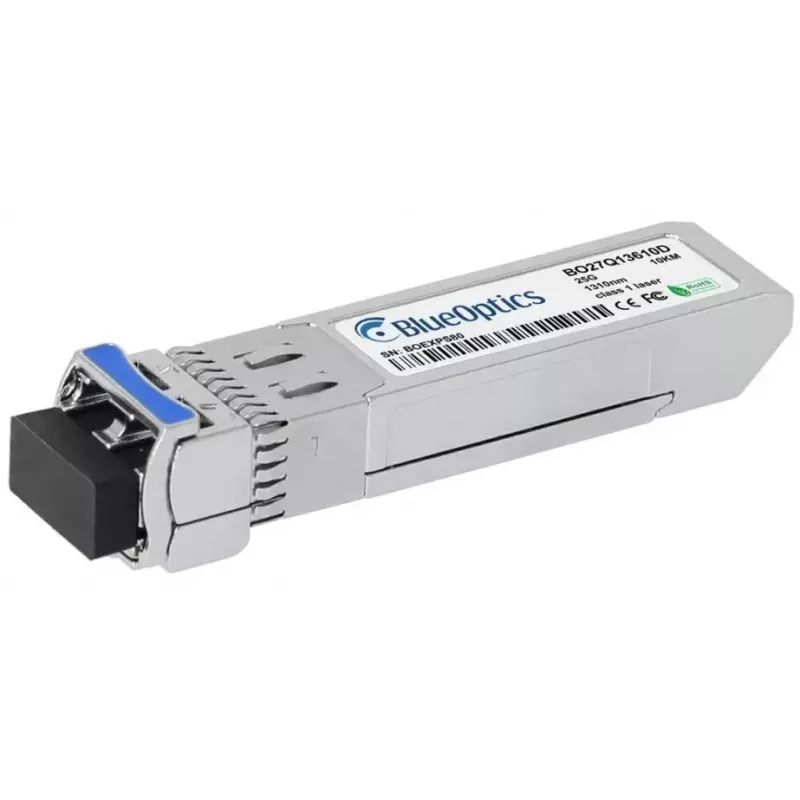

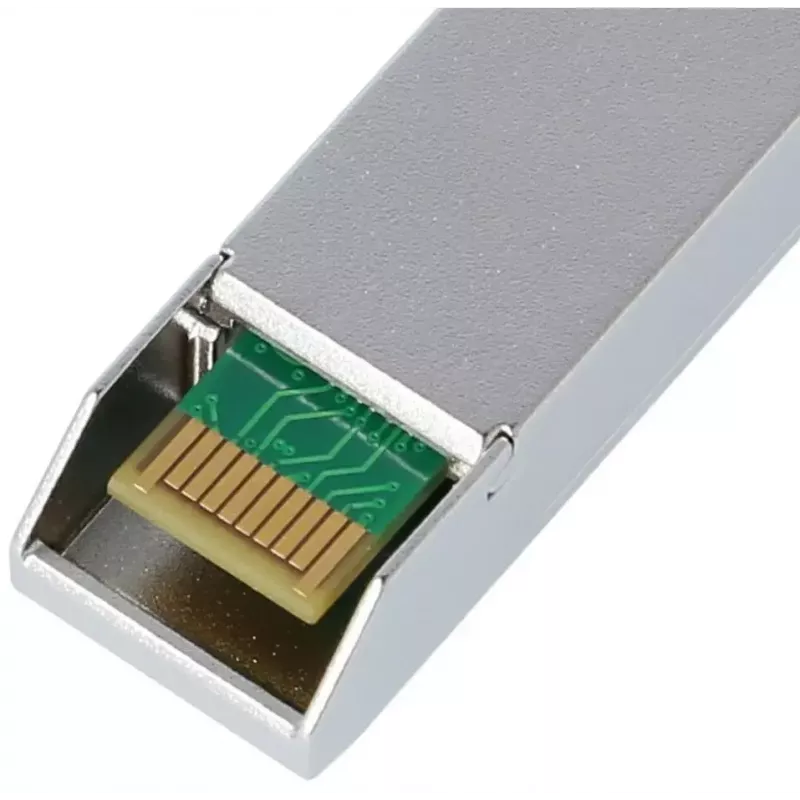

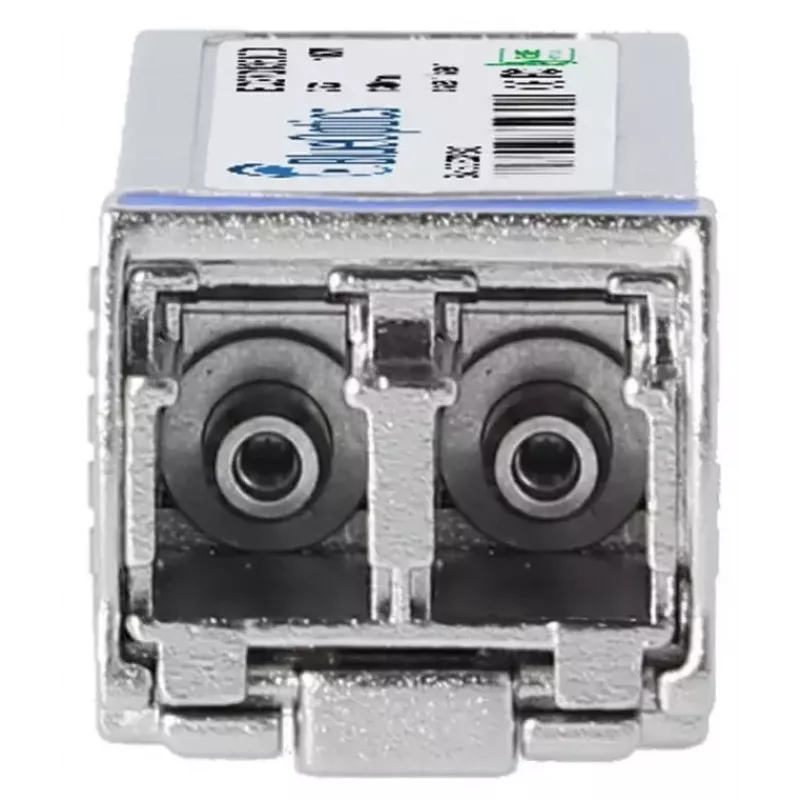

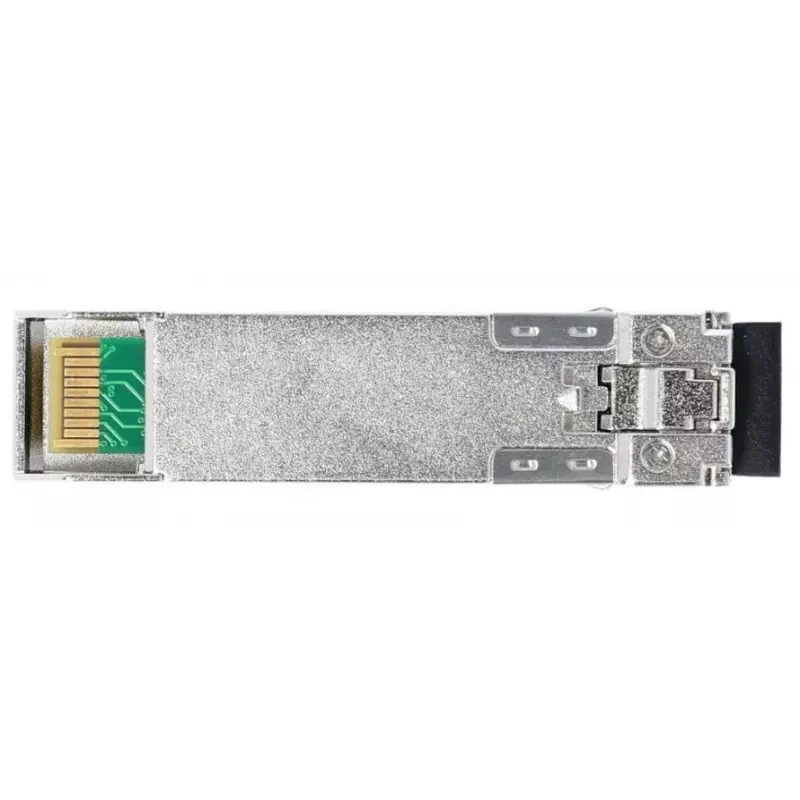

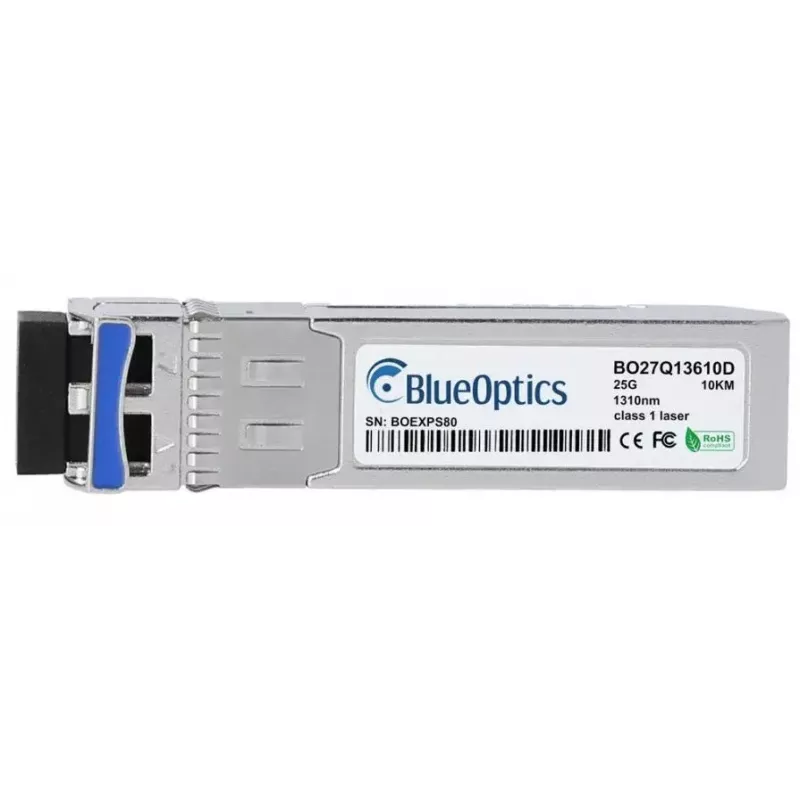

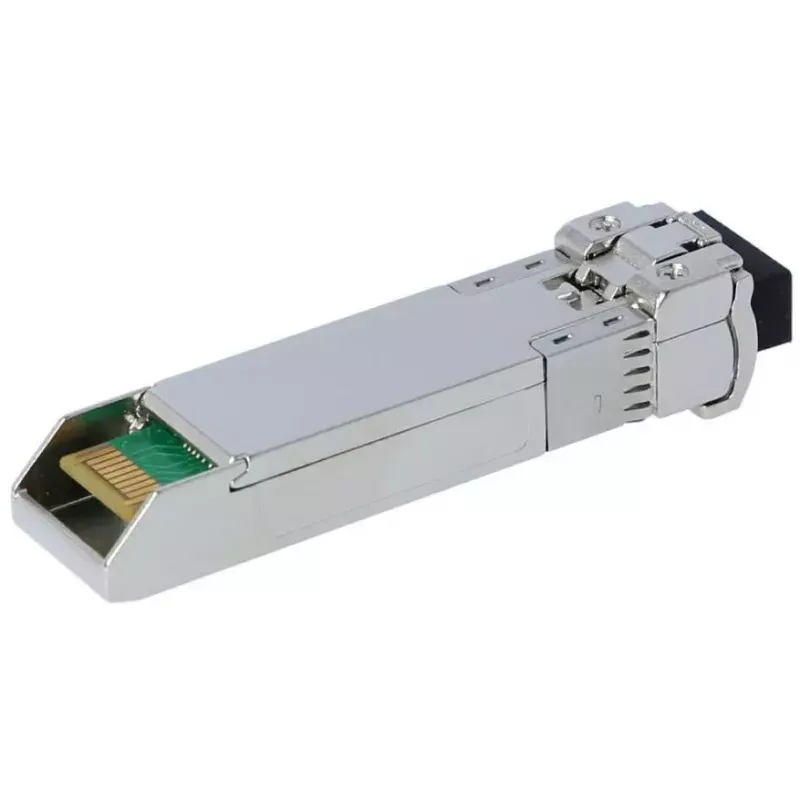

SFP28 raidītāja modulis BlueOptics 10504-BO 25000 Mbit/s 1310 nm

BlueOptics 10504-BO SFP28 raidītāja modulis ir paredzēts 25G optiskajiem datu kanāliem, izmantojot vienmoda šķiedru. Ar maksimālo datu pārraides ātrumu 25000 Mbit/s un darbību pie 1310 nm viļņa garuma šis kompaktais sudraba krāsas SFP28 modulis nodrošina pievienojamu LC duplekso saskarni, kas ir saderīga ar MSA definētajiem SFP28 portiem. Tas ir viegls (apmēram 20 g) un atbilst RoHS prasībām, paredzēts integrācijai tīkla aparatūrā, kas pieņem 25G SFP28 LR optiku.

Priekšrocības

Modulis atbalsta 25GBASE-LR signalizāciju punktstarp punktu optiskajiem savienojumiem līdz tipiskiem vienmoda attālumiem un ievieš standarta SFP28 elektriskās un mehāniskās specifikācijas plašai savietojamībai. Izstrādāts un testēts darbam ar platformām, kas atbalsta atbilstošo 25G LR raidītāju, tas ietver digitālo diagnostikas uzraudzību (DDM/DOM), lai reāllaikā ziņotu par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, saņemšanas jaudu un temperatūru, kad resursdatora aparatūra nodrošina šīs funkcijas. Kompaktais formas faktors un standartizētais LC dupleksais savienotājs nodrošina vienlaicīgu raidīšanu un saņemšanu pa atsevišķām šķiedrām.

Piemērots

• 25 Gigabit Ethernet augšupsaitēm un servera-slēdža savienojumiem
• Fibre Channel over Ethernet (FCoE) un ātrdarbīgiem krātuves starpsavienojumiem
• Liela attāluma vienmoda punktstarp punktu kanāliem universitātes pilsētiņu un datu centru tīklos
• Lietošanai slēdžos, maršrutētājos, krātuves sistēmās un citā MSA saderīgā tīkla iekārtā

Galvenās specifikācijas

• Saskarnes veids: SFP28 (LC dupleksais savienotājs)
• Maksimālais datu pārraides ātrums: 25000 Mbit/s (25G)
• Optiskais viļņa garums: 1310 nm (TX/RX)
• Šķiedras tips: paredzēta vienmoda šķiedra (SMF)
• Tipisks kanāla attālums: izstrādāts liela attāluma LR lietojumiem (līdz vairākiem kilometriem atkarībā no šķiedras un sistēmas)
• Formas faktora svars: apmēram 0,02 kg
• Atbilstība: RoHS; MSA saderīgas elektriskās un mehāniskās specifikācijas

Lietošana

Ievietojiet SFP28 moduli saderīgā SFP28 portā slēdzī, maršrutētājā vai citā tīkla ierīcē, kad ierīce ir izslēgta, vai ievērojot resursdatora pārdevēja norādījumus par karsto pievienošanu. Pievienojiet LC dupleksās vienmoda šķiedras savienotājkabeļus moduļa LC savienotājam, ievērojot pareizo raidīšanas/saņemšanas orientāciju. Pārbaudiet kanāla statusu un saskaņoto ātrumu resursdatora ierīcē un iespējojiet DDM/DOM uzraudzību pārvaldības saskarnē, ja to atbalsta aparatūra, lai skatītu moduļa diagnostiku. Ja nepieciešams, ievērojiet resursdatora pārdevēja norādījumus par programmaparatūras vai draivera saderību.

Rekomendācijas

Izmantojiet kvalitatīvus vienmoda šķiedras savienotājkabeļus un, attiecīgā gadījumā, savienotāj paneļus, lai nodrošinātu optimālu optisko veiktspēju un sasniedzamību. Apstipriniet, ka mērķa aparatūra nepārprotami atbalsta 25G SFP28 LR optiku un ka jebkuri pārdevēja bloķēšanas vai moduļa validācijas iestatījumi atļauj trešo pušu raidītājus. Periodiski pārraugiet DDM vērtības, lai atklātu iespējamus jaudas vai temperatūras pasliktinājumus, un veiciet savienotāju tīrīšanu kā daļu no regulārās apkopes.
