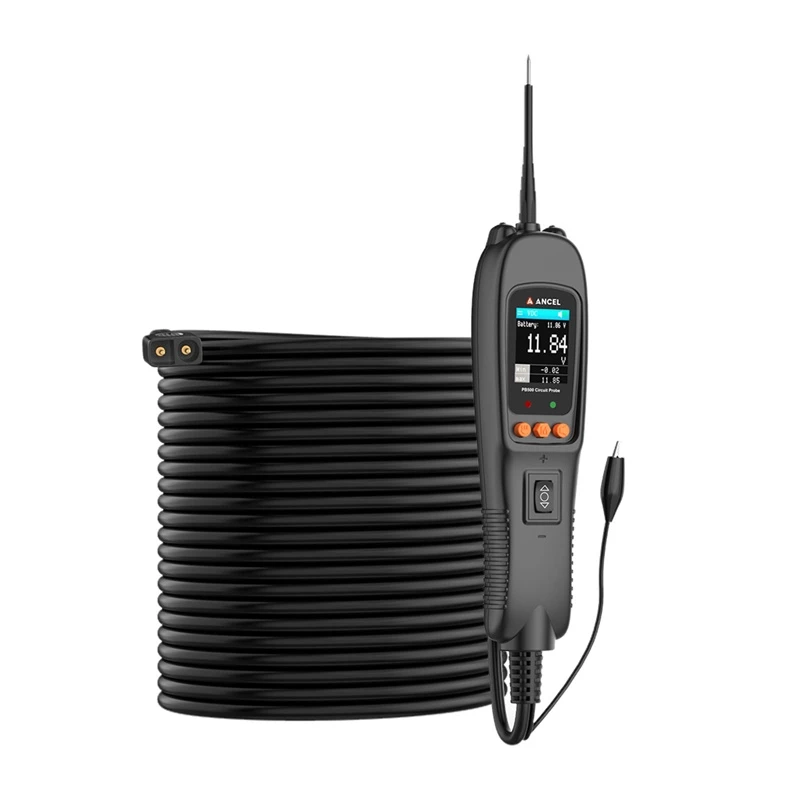

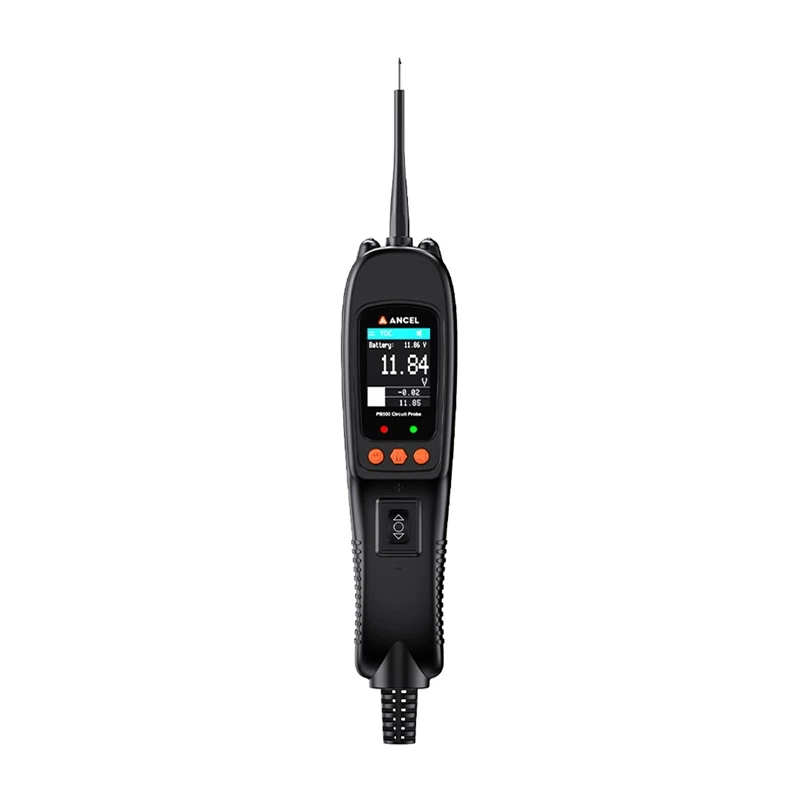

Shēmas testeris Ancel PB500 — sprieguma un nepārtrauktības testētājs automobiļu elektriskajām sistēmām

Ancel PB500 ir kompakts shēmas testeris 12–24 V transportlīdzekļiem un aprīkojumam. Tas nodrošina septiņus diagnostikas režīmus, tostarp maiņstrāvas/līdzstrāvas sprieguma mērīšanu, pretestības un diožu testēšanu, frekvences un aizpildījuma koeficienta pārbaudes, kā arī inžektora ķēdes testēšanu. Krāsains TFT displejs reāllaikā parāda parametrus, palīdzot ātrāk atrast kļūdas, kamēr ierīce paliek pārnēsājama un viegli lietojama.

Priekšrocības

Testeris aptver plašu darba sprieguma diapazonu, padarot to piemērotu automašīnām, kravas automašīnām, motocikliem un laivām. Tas apvieno multimetram līdzīgus mērījumus ar speciāliem automobiļu testiem, lai atklātu īssavienojumus, pārtraukumus un zemējuma problēmas bez instalācijas izjaukšanas. Iebūvētā pārslodzes aizsardzība palīdz novērst bojājumus no nepareiziem savienojumiem, un zondes uzgaļa gaismas diode uzlabo redzamību vāji apgaismotās vai grūti pieejamās vietās.

Galvenās specifikācijas

• Ražotājs: Ancel
• Modelis: PB500
• Displejs: TFT krāsu displejs (160 × 128 dpi)
• Barošanas spriegums: 8 V līdzstrāva – 30 V līdzstrāva (darba diapazons parasti 12–24 V)
• Maiņstrāvas/līdzstrāvas sprieguma mērīšana: -110 V līdz +110 V
• Frekvences mērīšana: 0 Hz – 1 MHz
• Aizpildījuma koeficients: 0,0% – 100,0%
• Inžektora tests: Spriegums 0–180 V, laiks 0–25 ms
• Pretestības mērīšana: 0 – 1 MΩ
• Diožu tests: germānija un silīcija diodes
• Nominālā strāva: 1 A – 8 A
• Darba temperatūra: -10°C līdz 60°C
• Izmēri: 200 × 52 × 39 mm
• Svars: 0,48 kg

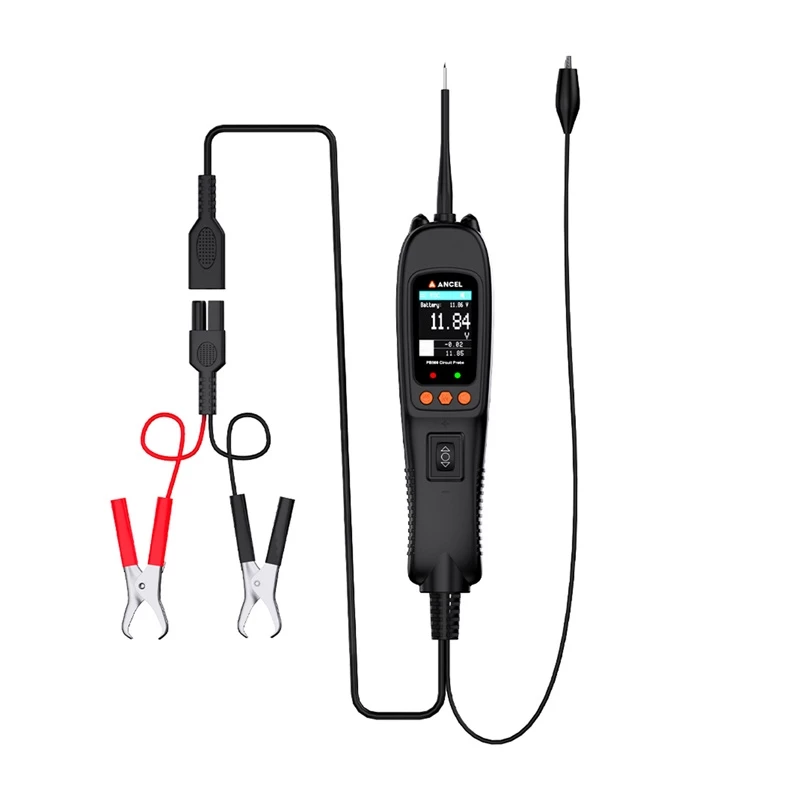

• Komplektā iekļautie piederumi: shēmas testeris, akumulatora kabelis ar spailēm, zondes pagarinātājs, zondes uzgalis, diagnostikas āķis, pagarinātāja kabelis āķim, aizsargfutlāris, lietošanas instrukcija

Lietošana

Savienojiet akumulatora kabeli ar transportlīdzekļa akumulatoru vai barošanas avotu noteiktajā sprieguma diapazonā, izvēlieties vēlamo diagnostikas režīmu, izmantojot ierīces pogas, un pieskarieties ar zondi testa punktam. Nolasiet mērījumus krāsainajā TFT displejā reāllaikā un pārslēdziet režīmus, ja nepieciešamas papildu pārbaudes. Izmantojiet inžektora testa režīmu, lai mērītu inžektora spriegumu un impulsa platumu; izmantojiet diožu un pretestības režīmus komponenšu pārbaudei. Ievērojiet polaritāti un savienojuma norādījumus no rokasgrāmatas, lai izvairītos no nepareizas vadu savienošanas.

Ieteikumi

Drošiem un precīziem rezultātiem izmantojiet Ancel PB500 noteiktajos darba temperatūras un sprieguma diapazonos, ievērojiet komplektā iekļauto rokasgrāmatu pareizai zondes savienošanai un pārliecinieties, ka transportlīdzekļa jauda tiek izmantota saskaņā ar ražotāja norādījumiem. Regulāri pārbaudiet testa vadus un zondes uzgali, vai pirms lietošanas nav nodiluma.
