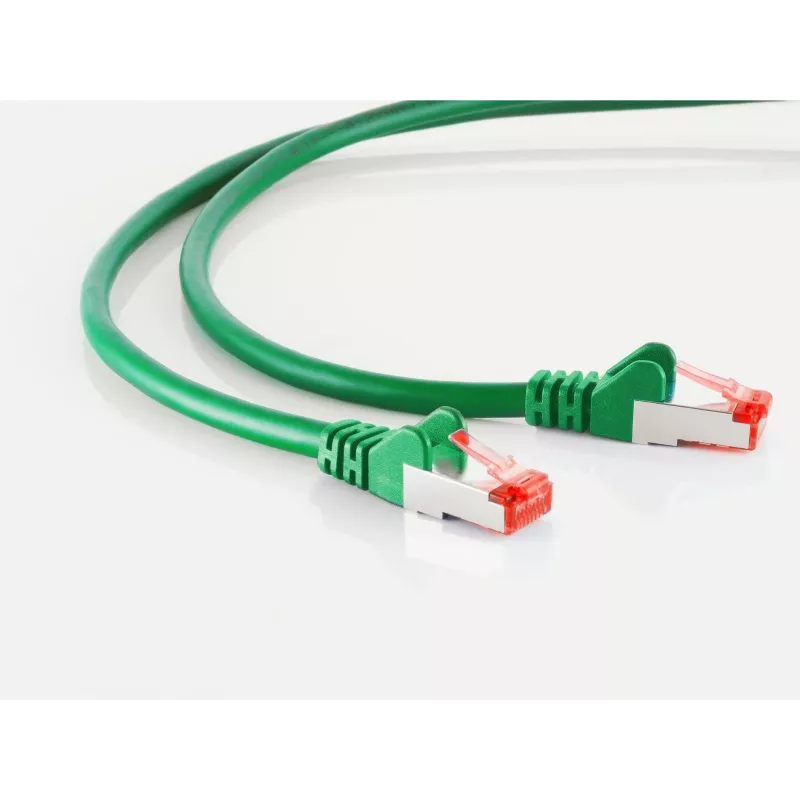

ShiverPeaks 75726-AG CAT 6A S/FTP PIMF tīkla kabelis, 4 pāru ekranēts Ethernet kabelis

ShiverPeaks 75726-AG CAT 6A S/FTP PIMF, 4 pāru ekranēts Ethernet kabelis ir izstrādāts augstas veiktspējas, ekranētiem tīkla instalācijām. Kabelis apvieno četrus atsevišķi ar foliju ekranētus vītos pārus (PIMF) ar kopējo pīto ekrānu (S/FTP), lai samazinātu elektromagnētiskos traucējumus (EMI) un starppāru šķērsrunu. Paredzēts 10 Gigabit Ethernet un strukturētai kabeļu sistēmai, šis bezhalogēna kabelis atbalsta prasīgas vides, piemēram, datu centrus un rūpnieciskos tīklus, kur nepieciešama uzticama ātrdarbīga savienojamība.

Priekšrocības

Kabeļa S/FTP PIMF konstrukcija nodrošina uzlabotu EMI aizsardzību un labāku izturību pret ārējo šķērsrunu salīdzinājumā ar neekranētām alternatīvām, palīdzot saglabāt signāla integritāti garākos posmos. Tā kā tas ir 6A kategorijas produkts, tas ir paredzēts 10 Gbps Ethernet lietojumiem un ir piemērots instalācijām, kurām nepieciešams lielāks joslas platums un stingrākas veiktspējas robežas. Bezhalogēna apvalks samazina toksisko izmešu daudzumu ugunsgrēka gadījumā, un pītais kopējais ekrāns nodrošina mehānisko izturību un konsekventu zemējumu, ja tas ir pareizi terminēts.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un serveru telpās
• Strukturētai ēku kabeļu sistēmai birojos un komerciālās telpās
• Rūpnieciskiem tīkliem un vidēm ar paaugstinātu EMI
• Maģistrālo un horizontālo līniju ierīkošanai, kur nepieciešama ekranēta 6A kategorijas veiktspēja

Tehniskie dati

• Kategorija: 6A kat.
• Ekranēšana: S/FTP (kopējais pinums + katra pāra folija, PIMF)
• Pāri: 4 vītie pāri
• Atbalstītais ātrums: līdz 10 Gbps atbilstošos kanāla garumos
• Apvalks: bezhalogēna materiāls
• Krāsa: zaļa
• Garums: 20,0 m

Lietošana

Uzstādiet kabeli, ievērojot standarta strukturētās kabeļu sistēmas praksi: novietojiet un nostipriniet kabeli, lai izvairītos no asiem līkumiem un pārmērīgas stiepes slodzes, ievērojiet atdalījumu no augstsprieguma elektrolīnijām un nodrošiniet pareizu ekrāna zemējumu terminēšanas punktos. Terminējiet galus ar saderīgiem ekranētiem savienotājiem un sadalītājiem, kas atbalsta 6A kat. S/FTP kabeļu sistēmu, lai saglabātu ekranēšanas nepārtrauktību. Pēc uzstādīšanas veiciet sertifikācijas testēšanu, lai pārbaudītu veiktspējas parametrus, piemēram, NEXT, atgriezes zudumus un vājinājumu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ekranētus savienotājus un ekranētus savienojošos kabeļus, nodrošiniet viena punkta zemējumu saskaņā ar vietnes vadlīnijām un izvairieties no kabeļa locīšanas vai liekšanas, pārsniedzot ieteicamo liekuma rādiusu. Ja nepieciešama mehāniskā aizsardzība, ievietojiet kabeli kabeļu kanālos vai kabeļu teknēs un veiciet pēcinstalācijas testēšanu ar testētāju, kas spējīgs testēt 6A kat.
