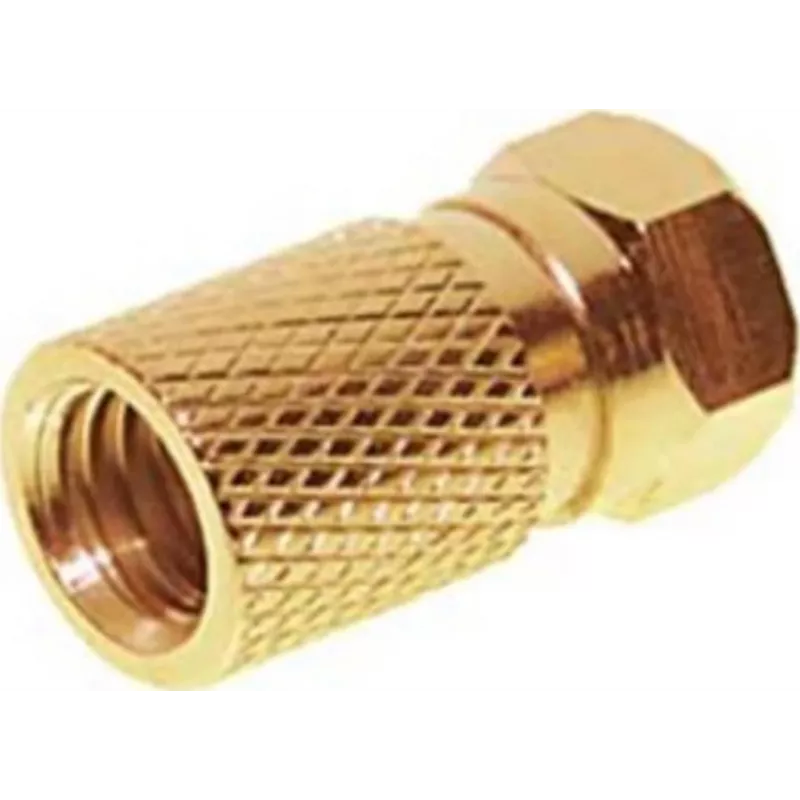

ShiverPeaks FAS-G 7.5 F savienotājs, apzeltīts, 7,5 mm koaksiālajam kabelim

ShiverPeaks F savienotājs FAS-G 7.5 ir apzeltīts F tipa savienotājs, kas paredzēts 7,5 mm koaksiālajam kabelim. Tas nodrošina standarta vītņoto F saskarni RF signālu pārraidei TV, satelīta un antenu sistēmās. Zelta pārklājums uzlabo izturību pret koroziju un nodrošina nemainīgu kontakta kvalitāti iekštelpu un aizsargātās āra instalācijās, kur noteikts 7,5 mm kabeļa diametrs.

Priekšrocības

Savienotājam ir precīzi apstrādāts korpuss un liels skrūvējamais uzgrieznis stabilam mehāniskam savienojumam un ērtai pievilkšanai ar roku. Zelta pārklājums uz kontaktu virsmām samazina oksidēšanos un ilgstoši uztur zemu kontaktu pretestību. Savienotājs ir saderīgs ar 7,5 mm diametra koaksiālajiem kabeļiem, un, pareizi uzstādīts, tas nodrošina uzticamu signāla pārraidi ar minimāliem ievades zudumiem.

Piemērots

• TV antenu instalācijām, kur nepieciešams 7,5 mm koaksiālais kabelis
• Satelīta LNB un uztvērēju savienojumiem, kas saderīgi ar vītņotajām F saskarnēm
• Iekštelpu kabeļu instalācijām un pārslēgšanai, kur vēlami korozijizturīgi kontakti
• Esošo F tipa savienotāju nomaiņai vai remontam uz 7,5 mm kabeļa

Galvenās specifikācijas

• Savienotāja tips: vītņotais F tips
• Kabeļa diametra saderība: 7,5 mm koaksiālais kabelis
• Apdare: apzeltītas kontaktu virsmas uzlabotai izturībai pret koroziju
• Mehāniskā saskarne: liels uzgrieznis drošai pievilkšanai
• Signāla tips: RF (televīzija, satelīts, antena)

Lietošana

Sagatavojiet 7,5 mm koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši F tipa terminācijai nepieciešamajiem izmēriem. Uzbīdiet savienotāju uz kabeļa, līdz centrālais vadītājs izvirzās caur vītņotās tapas zonu un dielektriķis pilnībā ievietojas savienotājā. Pievelciet lielo uzgriezni ar roku un, ja instalācija to pieprasa, pabeidziet ar griezes momenta kontroles instrumentu, lai nodrošinātu stingru, stabilu mehānisko un elektrisko savienojumu. Pēc instalācijas pārbaudiet nepārtrauktību un signāla kvalitāti.

Ieteikumi

Izmantojiet savienotāju sausā vai aizsargātā vidē, vai arī izmantojiet piemērotu blīvējumu atklātām āra instalācijām. Izvairieties no pārliekas pievilkšanas, lai novērstu kabeļa vadītāja vai savienotāja korpusa deformāciju; ja iespējams, ievērojiet uzstādītāja griezes momenta vadlīnijas. Garās līnijās un kritiskās RF instalācijās periodiski pārbaudiet savienotājus, vai nav korozijas vai vaļīguma, un, ja nepieciešams, nomainiet, lai uzturētu signāla integritāti.
