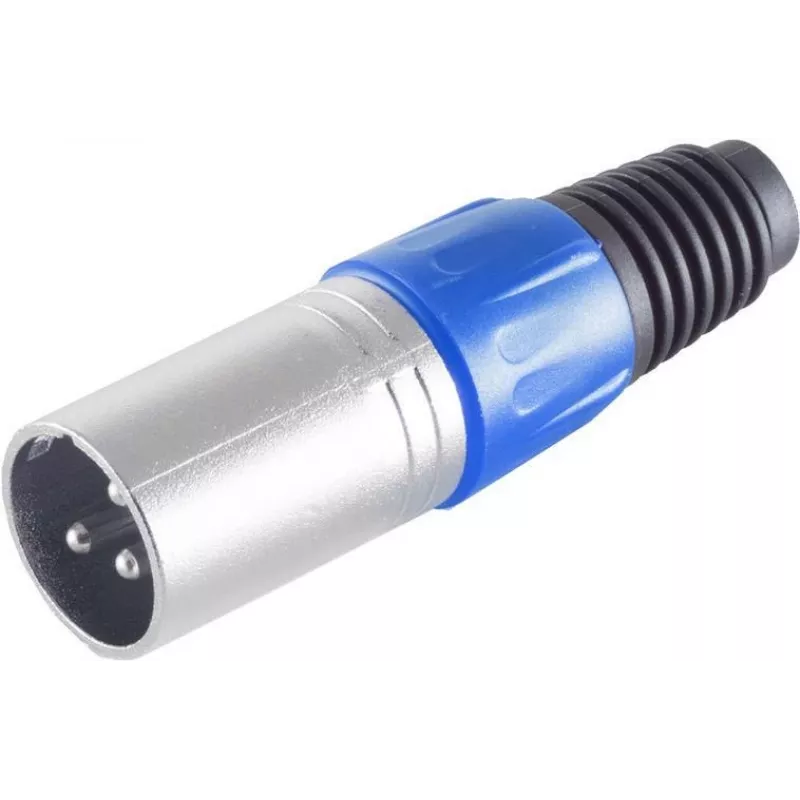

ShiverPeaks XLR savienotājs BS55002-B zils — 3 kontaktu mikrofonu/kabeļu savienotājs, paneļa montāža

ShiverPeaks XLR savienotājs BS55002-B Blue ir 3 kontaktu paneļa montāžas audio savienotājs, kas izstrādāts mikrofonu un simetrisko līniju lietojumiem. Tam ir standarta XLR kontaktu izvietojums uzticamiem analogajiem audio savienojumiem, un tas ir paredzēts uzstādīšanai miksēšanas pultīs, skatuves sadales kārbās, statīvos, instrumentu paneļos un pielāgotos korpusos, kur nepieciešama droša, fiksēta XLR saskarne.

Priekšrocības

Savienotājam ir izturīgs metāla korpuss un krāsu kodēta zila apdare, lai vienkāršotu kanālu vai signālu identificēšanu. Tā trīs kontaktu izkārtojums atbalsta simetrisko audio vadu, lai samazinātu traucējumus un nodrošinātu stabilu signāla pārraidi. Paneļa montāžas konstrukcija garantē stingru mehānisku savienojumu un vieglu integrāciju iepriekš urbtos paneļos vai korpusos. Kontakti ir veidoti tā, lai nodrošinātu atkārtojamu savienošanu un zemu kontaktu pretestību, saglabājot audio kvalitāti atkārtotas lietošanas laikā.

Piemērots

• Mikrofonu ieejām mikseros un priekšpastiprinātājos
• Simetrisko līniju ieejām un izejām studijas un dzīvās skaņas iekārtās
• Skatuves sadales kārbām, sadales paneļiem un statīvu montāžas instalācijām
• Pielāgotiem paneļiem un korpusiem audio instalācijām

Galvenās specifikācijas

• Savienotāja veids: 3 kontaktu vīrišķais/sievišķais XLR paneļa montāžai (standarta XLR kontaktu izvietojums)
• Montāža: paneļa/aizmugures montāža, saderīga ar standarta izgriezumiem
• Apdare: zils krāsu kodēts korpuss vizuālai identificēšanai
• Materiāls: metāla korpuss ar pārklātiem kontaktiem aizsardzībai pret koroziju
• Kontaktu izvietojums: 3 kontakti simetriskajam audiosignālam (1. kontakts = zemējums, 2. kontakts = karstais, 3. kontakts = aukstais)
• Tipiskie lietojumi: mikrofona un simetriskie līnijas līmeņa audio signāli

Kā lietot

Uzstādiet savienotāju saderīgā paneļa izgriezumā un nostipriniet to ar komplektā iekļauto stiprinājuma aparatūru. Pievienojiet trīs kontaktus saskaņā ar standarta XLR praksi: zemējums pie 1. kontakta, pozitīvais/karstais pie 2. kontakta un negatīvais/aukstais pie 3. kontakta. Pārliecinieties, ka lodējuma savienojumi vai presējamie savienojumi ir mehāniski stingri un izolēti no korpusa, lai novērstu īssavienojumus. Pēc montāžas un vadu pievienošanas pārbaudiet nepārtrauktību un polaritāti ar audio kabeļa testeri vai zināmu labu mikrofonu un priekšpastiprinātāju pirms galīgās montāžas.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izmantojiet atbilstoši novērtētus XLR kabeļus un izvairieties no pārmērīgas mehāniskās slodzes pievienotajiem kabeļiem. Uzstādot vairākus savienotājus, marķējiet kanālus vai izmantojiet krāsu kodus, lai saskaņotu ar zilo korpusu un vienkāršotu signāla maršrutēšanu. Periodiski pārbaudiet, vai kontakti nav netīri vai sarūsējuši, un, ja nepieciešams, notīriet ar kontaktu tīrītāju.
