Shuttle adaptera plate WLAN kartei Edge PC EN01J3/EN01J4 saskarnes kartēm/adapteriem Iekšējais M.2

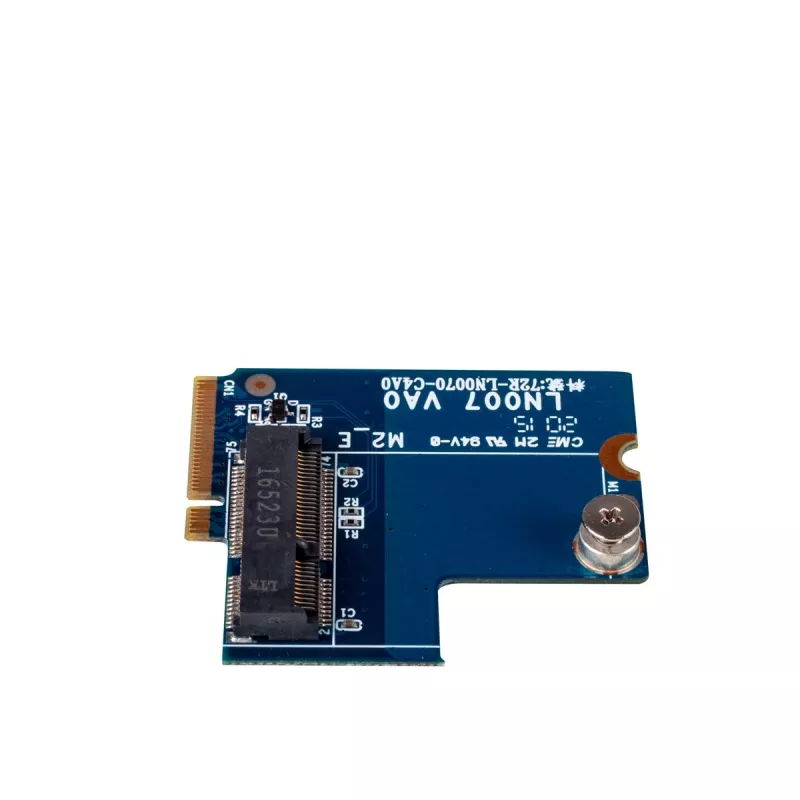

Shuttle adaptera plate WLAN kartei (PUN-LN007) nodrošina WLAN funkcionalitāti Shuttle Edge EN01 sērijas personālajos datoros, pārveidojot sistēmas M.2 slotu nepieciešamajā WLAN kartes formātā. Tas ir pasīvi dzesējams adapteris, kas paredzēts lietošanai ar Shuttle WLAN komplektiem, piemēram, WLN-M, un ir saderīgs ar Shuttle Edge modeļiem EN01J3, EN01J4, EN01E un EN01B.

Priekšrocības

Adapteris nodrošina vienkāršu plates līmeņa pārveidošanu no M.2 resursdatora saskarnes uz WLAN kartes savienotāju, ļaujot integrēt PCIe/USB balstītus bezvadu moduļus bez nepieciešamības veikt izmaiņas mātesplatē. Tā pasīvā dzesēšanas konstrukcija neprasa papildu ventilatorus, un vienas vienības formas faktors vienkāršo uzstādīšanu kompaktās Shuttle Edge sistēmās.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet adapteri EN01 sērijas M.2 slotā, ievērojot Shuttle aparatūras norādījumus, pēc tam pievienojiet saderīgo WLAN karti pie adaptera un nostipriniet visas antenas savienojumus no WLAN komplekta. Pirms uzstādīšanas pārliecinieties, ka sistēma ir izslēgta un iezemēta. Pēc fiziskās uzstādīšanas ieslēdziet datoru un uzstādiet WLAN moduļa nepieciešamos draiverus saskaņā ar moduļa vai Shuttle WLN-M komplekta dokumentāciju.

Ieteikumi

Izmantojiet Shuttle adaptera plati kopā ar Shuttle WLN-M WLAN komplektu vai ar WLAN moduļiem, kurus Shuttle norādījis kā saderīgus. Pirms iegādes pārbaudiet modeļu saderību ar EN01J3/EN01J4/EN01E/EN01B un ievērojiet Shuttle uzstādīšanas norādījumus, lai saglabātu sistēmas uzticamību.
